回路をよく見る

右下の区間は抵抗のないただの導線です。右上の5 Ωはこの導線と並列につながっているため短絡（ショート）されていて、電流はすべて導線側を通ります。つまり右上の5 Ωは無いものとして扱えます。

残りを計算する

残るのは左側の5 Ω2本の並列だけです。

$\frac{5 \times 5}{5 + 5} = \frac{25}{10} = 2.5 \, \Omega$

答え：イ　2.5

「抵抗と並列にただの導線があったら、その抵抗は消してよい」が鉄則。合成抵抗の問題で毎回のように出る定番の引っかけです。

抵抗の式で確認

$R = \rho \frac{L}{A}$

電気抵抗は長さ $L$ に比例し、断面積 $A$ に反比例します。「断面積の2乗に反比例」ではないので、ロが誤りです。

2乗が出てくるのは「直径」のとき

断面積は $A = \pi D^2 / 4$ なので、直径 $D$ で表したときだけ「直径の2乗に反比例」になります。「断面積なら1乗、直径なら2乗」と整理して覚えるのがコツです。

ほかの選択肢

• イ：銅の抵抗は温度が上がると大きくなる（正しい）
• ハ：長さに比例する（正しい）
• ニ：軟銅の抵抗率はアルミニウムより低い＝銅の方が電気をよく通す（正しい）

答え：ロ

発熱量の式

$Q = P t \, [\text{J}]$

W（ワット）×秒＝J（ジュール）です。時間を必ず「秒」に直すのがポイント。

数値を代入

2時間 = $2 \times 3\,600 = 7\,200$ 秒なので、

$Q = 300 \times 7\,200 = 2\,160\,000 \, \text{J} = 2\,160 \, \text{kJ}$

答え：ハ　2 160

「消費電力×使用時間（秒）」だけで解ける計算問題です。kJ（キロジュール）に直すときは1 000で割ることも忘れずに。

並列コンデンサの働き

モータのような誘導性の負荷には、実際に仕事をする「有効電流」のほかに、電圧より90°遅れた「無効電流」が流れています。負荷と並列にコンデンサを入れると、コンデンサには90°進んだ電流が流れ、遅れの無効電流を打ち消してくれます。

電流計の指示はどうなるか

力率100 ％では無効分が完全に打ち消され、電源から流れる電流は有効分だけになります。つまりコンデンサ設置前と比べて減少します。

「零になる」（イ）は誤りです。負荷は動き続けているので、有効電流は流れ続けます。

答え：ニ

これが問15の「進相コンデンサで力率改善」の仕組みそのものです。セットで覚えましょう。

断線前

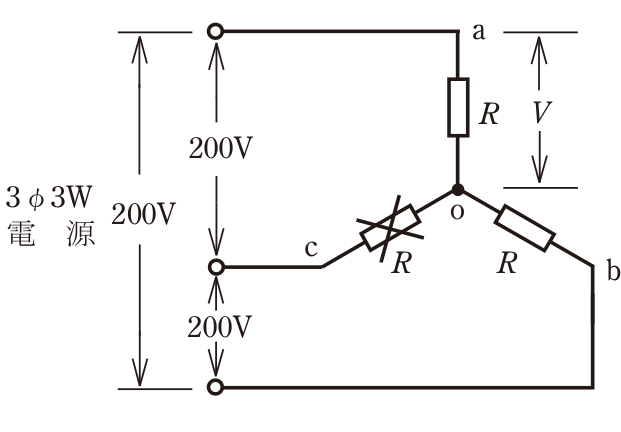

3つの抵抗がY結線（スター結線）で平衡しているので、a-o間には相電圧がかかります。

$V = \frac{200}{\sqrt{3}} \fallingdotseq 115.5 \, \text{V}$

約116 Vです。

断線後

c-o間が切れると、o点はa-oとo-bの2つの抵抗の間に浮いた形になり、この2つが直列になってa-b間の線間電圧200 Vにつながります。同じ抵抗値どうしの直列なので、ちょうど半分ずつ分圧します。

$V = \frac{200}{2} = 100 \, \text{V}$

答え：ロ　断線前 116，断線後 100

「断線前は $200/\sqrt{3}$、断線後は $200/2$」。Y結線の断線問題はこのパターンで決まりです。

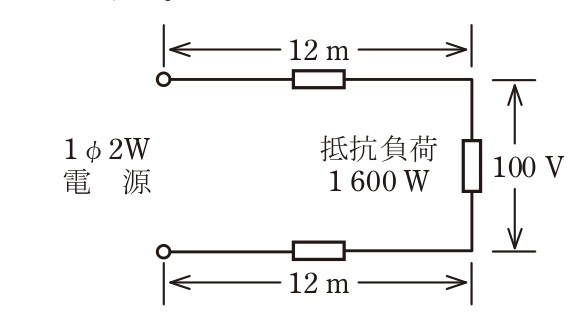

負荷電流を求める

負荷の電圧が100 Vで消費電力1 600 Wなので、

$I = \frac{1\,600}{100} = 16 \, \text{A}$

電線1本分の抵抗

1 000 m当たり5.0 Ωの電線で、こう長は12 m。

$r = 5.0 \times \frac{12}{1\,000} = 0.06 \, \Omega$

電圧降下（往復2本分）

単相2線式は「行き」と「帰り」の2本で降下するので、

$e = 2 I r = 2 \times 16 \times 0.06 = 1.92 \fallingdotseq 2 \, \text{V}$

答え：ロ　2

「2倍」を忘れると1 Vのイを選んでしまいます。単相2線式＝必ず2倍、と覚えてください。

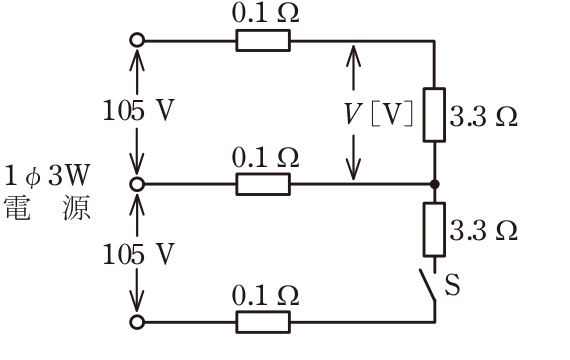

Sを開いているとき（問題の条件の検算）

電流が流れるのは片側の回路だけです。電圧線0.1 Ω → 負荷3.3 Ω → 中性線0.1 Ωと通るので、

$I = \frac{105}{0.1 + 3.3 + 0.1} = \frac{105}{3.5} = 30 \, \text{A}$

$V = 3.3 \times 30 = 99 \, \text{V}$

問題文の「99 V」と一致します。

Sを閉じたとき

上下の負荷がどちらも3.3 Ωになって平衡するため、中性線には電流が流れなくなります。中性線0.1 Ωでの電圧降下（3 V分）が消えるので、

$I = \frac{105}{0.1 + 3.3} \fallingdotseq 30.9 \, \text{A}$

$V = 3.3 \times 30.9 \fallingdotseq 102 \, \text{V}$

99 Vから約3 V上がります。

答え：ニ　3 V上がる。

単相3線式の最重要ポイントは「負荷が平衡すると中性線の電流が0になる」こと。これを知っているだけで、中性線の電圧降下分だけ電圧が戻る、と見抜けます。

考え方

断面積3.5 mm²の600Vビニル絶縁電線の許容電流は37 Aです。金属管に複数本まとめて収めると熱がこもるため、電流減少係数を掛けて許容電流を下げます。4本収める場合の係数は0.63。

$37 \times 0.63 = 23.31 \rightarrow 23 \, \text{A}$

端数は小数点以下1位を「7捨8入」して23 Aです。

答え：ロ　23

覚えておく許容電流：直径1.6 mm＝27 A、2.0 mm＝35 A、断面積2 mm²＝27 A、3.5 mm²＝37 A、5.5 mm²＝49 A。電流減少係数は3本以下0.70、4本0.63、5〜6本0.56です。

電動機と電熱器を分けて集計

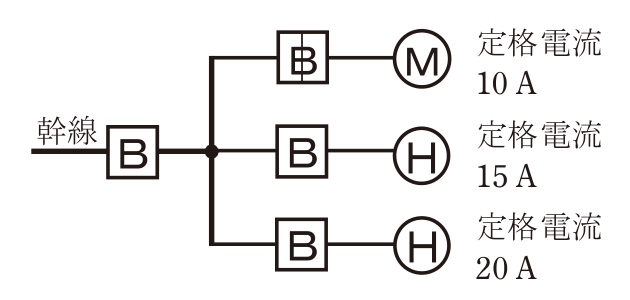

• 電動機（M）：$I_M = 10 \, \text{A}$
• 電熱器（H）：$I_H = 15 + 20 = 35 \, \text{A}$

ルールを適用する

電動機の合計が電熱器の合計以下（$I_M \leq I_H$）のときは、割増しなしで単純に合計するだけです。

$I_W = I_M + I_H = 10 + 35 = 45 \, \text{A}$

答え：イ　45

電動機の合計の方が大きい場合だけ、始動電流を見込んで $I_M$ を1.25倍（$I_M$ が50 Aを超えるときは1.1倍）します。今回は電熱器の方が大きいので割増し不要。この場合分けが問われる定番問題です。

基準表

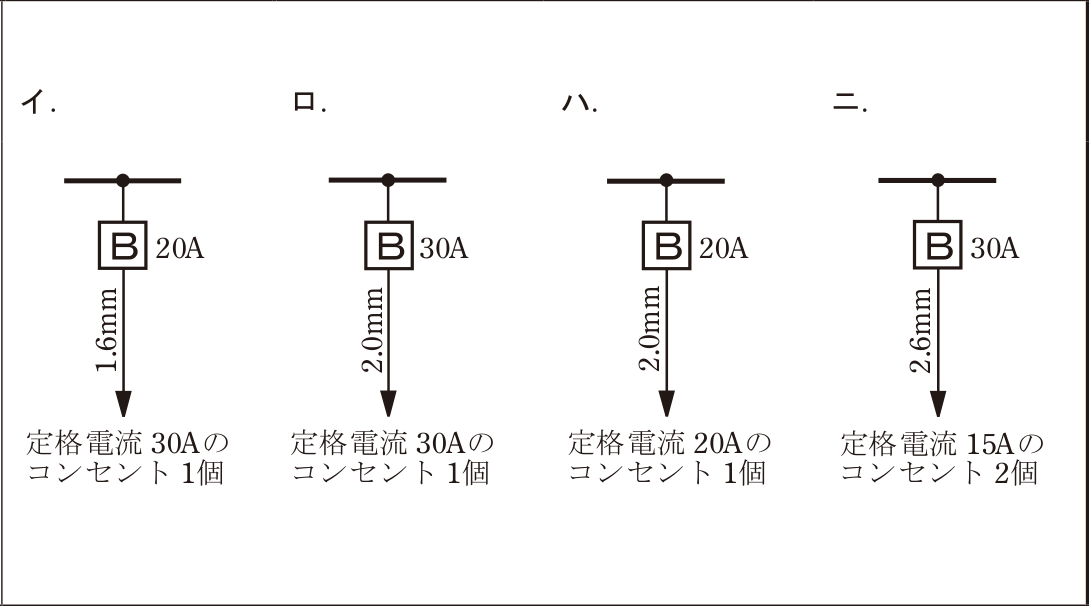

配線用遮断器	電線の太さ	コンセント
15 A	1.6 mm以上	15 A以下
20 A	1.6 mm以上	20 A以下
30 A	2.6 mm（5.5 mm²）以上	20 A以上30 A以下

各選択肢のチェック

• イ：20 A遮断器に定格30 Aのコンセントは付けられない → 不適切
• ロ：30 A遮断器に2.0 mmの電線は細すぎる（2.6 mm以上必要） → 不適切
• ハ：20 A遮断器＋2.0 mm＋20 Aコンセント → 適切
• ニ：30 A遮断器に定格15 Aのコンセントは付けられない（20 A以上必要） → 不適切

答え：ハ

「30 A回路は電線2.6 mm以上・コンセント20〜30 A」を押さえておけば、イ・ロ・ニを消去できます。

TSカップリングとは

硬質ポリ塩化ビニル電線管（VE管）どうしを接続する筒状の継手です。接着剤を塗って両側から管を差し込んで接続します。

まぎらわしい部材と整理

• 管をボックスに接続する → コネクタ（ロは誤り）
• 管の端を保護する → ブッシング（ハは誤り）
• VE管と可とう電線管（PF管）など異なる管を接続する → コンビネーションカップリング（ニは誤り）

答え：イ

「カップリング＝同じ管どうし」「コネクタ＝ボックスへ」の使い分けは、金属管工事（問23）でも同じ考え方です。

0.75 mm²コードの許容電流

公称断面積0.75 mm²のゴムコードの許容電流は7 Aです。

使える消費電力の上限

定格電圧100 Vなので、

$P = 100 \times 7 = 700 \, \text{W}$

700 Wまで使えます。選択肢のうち700 W以下で最大のものは600 Wの電気がまです。

ほかの選択肢

150 Wのはんだごても使えますが「最も消費電力の大きな器具」を選ぶので不正解。1 500 W（15 A）、2 000 W（20 A）は許容電流オーバーです。

答え：ロ　600 Wの電気がま

「0.75 mm²＝7 A＝100 Vで700 Wまで」とワンセットで覚えると即答できます。

プリカナイフの用途

プリカナイフは二種金属製可とう電線管（プリカチューブ）を切断する専用工具です。薄鋼電線管の切断には金切りのこやパイプカッタを使うので、ニの組合せが誤りです。

ほかの選択肢

• イ：ノックアウトパンチャ＝金属製キャビネットなどの穴あけ（正しい）
• ロ：羽根ぎり＝木材の穴あけ。木造天井板に電線管用の穴をあけるのに使う（正しい）
• ハ：張線器＝電線やメッセンジャワイヤのたるみ取り（正しい）

答え：ニ

「プリカ」と名前に付いているとおり、プリカチューブ専用。名前で覚えられるサービス問題です。

回転速度と周波数の関係

誘導電動機の同期速度は

$N_s = \frac{120 f}{p} \, [\text{min}^{-1}]$

（$f$：周波数、$p$：極数）。回転速度は周波数に比例するので、60 Hzから50 Hzに変わると回転速度は低下します。「増加する」とあるハが誤りです。

ほかの選択肢

• イ：負荷が増えると滑りが大きくなり、回転速度はやや低下する（正しい）
• ロ：じか入れ（全電圧）始動の始動電流は全負荷電流の4〜8倍程度（正しい）
• ニ：3本の結線のうち2本を入れ替えると回転磁界が逆になり逆回転する（正しい）

答え：ハ

「西日本60 Hz→東日本50 Hzに引っ越すと扇風機が遅くなる」とイメージで覚えると忘れません。

力率の改善

誘導電動機には遅れの無効電流が流れ、力率が悪くなります。電動機と並列に進相コンデンサを接続すると、コンデンサの進み電流が遅れ分を打ち消し、回路の力率が改善されます。その結果、電線を流れる電流も減ります。

答え：イ

振動・周波数・回転速度とは関係ありません。「進相コンデンサ＝力率改善」はほぼ毎回出る超定番。問4（力率100 ％に改善したら電流計の指示は減る）と同じ仕組みです。

写真の材料

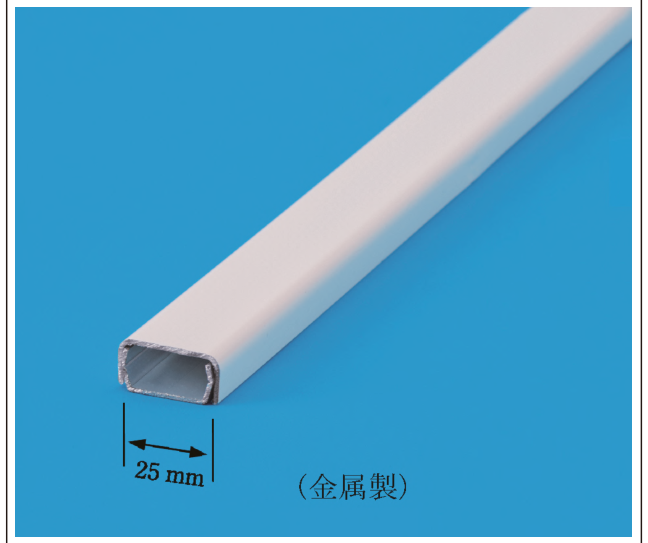

幅25 mmの金属製の細長い樋（とい）で、フタをかぶせて中に電線を収めます。これは一種金属線ぴ（メタルモール）で、壁面などの露出配線に使われる材料です。使う工事はそのまま金属線ぴ工事。

見分けのポイント

• 幅が5 cm以下 → 金属線ぴ（今回は25 mmなのでこちら）
• 幅が5 cmを超える → 金属ダクト

「（金属製）」という注記と25 mmという幅がヒントです。

答え：ニ　金属線ぴ工事

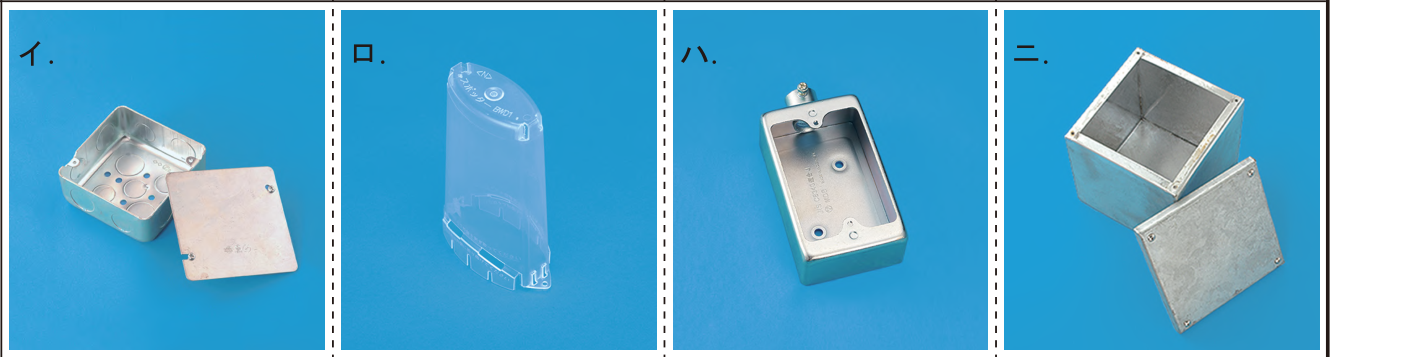

写真の材料

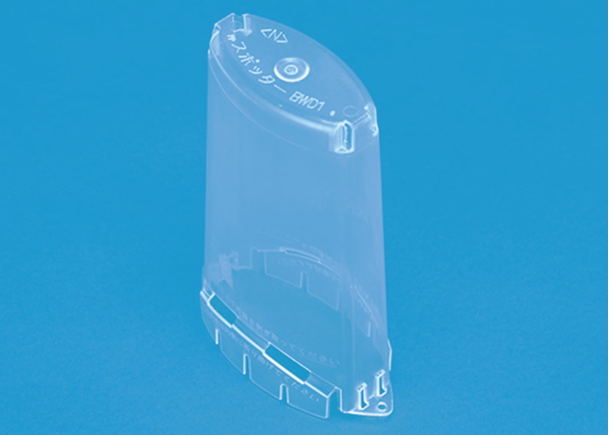

透明の樹脂製カバーで、VVFケーブルどうしを接続した箇所にかぶせて保護するVVF用ジョイントボックス（通称スポッター）です。中の接続部分を外から点検できるように透明になっています。

ほかの選択肢との区別

• ロ：スイッチやコンセントの取り付け → スイッチボックス
• ハ：合成樹脂管工事の電線接続箇所 → 樹脂製のアウトレットボックスなど
• ニ：天井からコードを吊り下げる → 引掛シーリングなど

答え：イ

この配線図問題の⑱（問48）にも同じものが出てきます。図記号は「斜線入りの丸」。セットで覚えましょう。

写真の工具

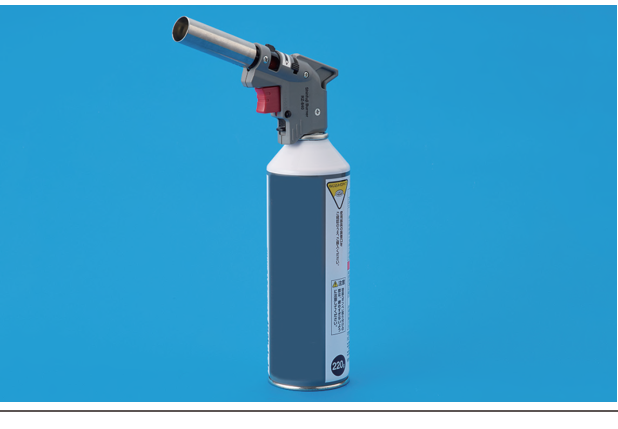

ガスボンベの上にバーナーが付いたガストーチランプです。炎で硬質ポリ塩化ビニル電線管（VE管）をあぶって軟らかくし、曲げ加工するのに使います。

施工のポイント

焦がさないように管を回しながら均一に温め、軟らかくなったら型に沿わせて曲げます。ちなみに金属管の曲げ加工に使うのはパイプベンダ（ニと混同しないこと）。

答え：イ

「樹脂の管は熱で曲げる、金属の管は道具で曲げる」と対で覚えてください。

テープ巻きの基準

接続部分は、電線の絶縁被覆と同等以上の絶縁になるように処理します。

• ビニルテープ（厚さ約0.2 mm）：半幅以上重ねて2回（4層）以上
• 黒色粘着性ポリエチレン絶縁テープ（厚さ約0.5 mm）：半幅以上重ねて1回（2層）以上
• 自己融着性絶縁テープ：1回（2層）以上巻き、さらにその上に保護テープを巻く

判定

イは自己融着性絶縁テープを巻いただけで、上の保護テープがないので不適切です。

ロ（0.5 mmテープを3回）とハ（ビニルテープを3回）は基準以上でOK。ニの差込形コネクタは器具の中で絶縁が完結するので、テープ巻き不要でOK。

答え：イ

「自己融着テープは保護テープとセット」。ここだけ狙われます。

覚える数字は2つ

• 造営材の下面・側面に沿って取り付ける場合：2 m以下
• 接触防護措置を施した場所で垂直に取り付ける場合：6 m以下

よって (A) 2、(B) 6 です。

答え：イ　(A) 2，(B) 6

「横は2 m、縦は6 m」とセットで暗記してください。数字を入れ替えたロが並ぶのがお約束なので、どちらが縦かを確実に。

CD管とPF管の違い

同じ合成樹脂製可とう電線管でも、性質が大きく違います。

• PF管：自己消火性あり → 露出場所・隠ぺい場所に施設できる
• CD管（オレンジ色）：自己消火性なし → コンクリートに埋め込んで使うのが原則

木造住宅の床下や壁の内部・天井裏にCD管をそのまま配管するのは不適切です。

ほかの選択肢

• ロ：PF管の支持点間は1.5 m以下なので、1.0 mはOK
• ハ：VE管どうしをTSカップリングで接続（正しい使い方）
• ニ：金属管は点検できない隠ぺい場所にも施設できる

答え：イ

「CD管＝コンクリート埋込専用」。色がオレンジなのは埋めてしまう前提だからです。

省略できる主なケース

• 対地電圧150 V以下の機器を乾燥した場所に施設する場合
• 絶縁変圧器（二次側300 V以下・非接地）の二次側で使う場合 → イはこれでOK
• 二重絶縁構造の機器
• 定格感度電流15 mA以下・動作時間0.1秒以下の電流動作型漏電遮断器を付けた場合。ただし水気のある場所は除く

判定

ニは水気のある場所なので、漏電遮断器を付けても接地工事は省略できません。

ほかの選択肢

• ロ：D種接地線は直径1.6 mm以上でOK
• ハ：移動して使う機器の接地線は、多心コードの断面積0.75 mm²以上の1心を使ってOK

答え：ニ

「水気のある場所では省略不可」は接地の問題で最もよく突かれるポイントです。

コンビネーションカップリングの用途

コンビネーションカップリングは異なる種類の管どうし（例：二種金属製可とう電線管と薄鋼電線管）を接続する部品です。薄鋼電線管相互の接続には（ねじ込み形の）カップリングを使うので、ロが不適切です。

ほかの選択肢

• イ：太さ25 mmの管に8 mm²の絶縁電線3本は収められる（正しい）
• ハ：管とボックスの接続をロックナットで締め付けて固定（正しい施工）
• ニ：ノーマルベンドで屈曲箇所を設けるのは通常の施工（正しい）

答え：ロ

問11のTSカップリングと同じ整理です。「相互＝カップリング、異種どうし＝コンビネーション」。

電力計と電力量計は別物

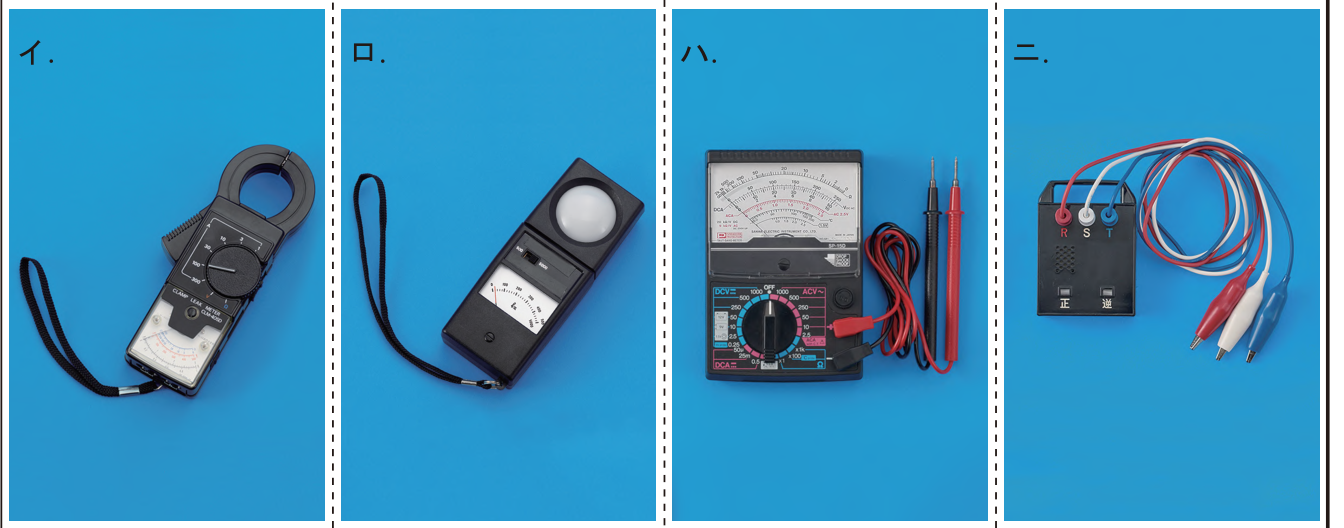

• 電力計：いま消費している電力［W］を測る
• 電力量計：使った電力量［kW・h］を積算する（家庭の電気メーターがこれ）

ハは「電力計で消費電力量の測定」となっているので誤りです。

ほかの選択肢

• イ：回路計（テスタ）で導通試験（正しい）
• ロ：検相器で三相回路の相順確認（正しい）
• ニ：クランプ式電流計で負荷電流の測定（正しい）

答え：ハ

「量」の一文字だけで正誤が変わる、読み落とし注意の問題です。

基準表（電技省令58条）

使用電圧の区分	絶縁抵抗値
300 V以下で対地電圧150 V以下	0.1 MΩ以上
300 V以下で対地電圧150 V超	0.2 MΩ以上
300 V超	0.4 MΩ以上

判定

ロは三相3線式200 V（対地電圧200 V）なので0.2 MΩ以上必要。0.18 MΩでは不適合です。

ほかの選択肢

• イ：単相3線式100/200 Vは、200 V回路でも対地電圧は100 Vなので0.1 MΩ以上でOK → 0.16 MΩは適合
• ハ：100 V回路は0.1 MΩ以上 → 0.12 MΩは適合
• ニ：分電盤で一括測定して基準を満たせば、個別測定は省略できる

答え：ロ

「単相3線式の200 Vは対地100 V、三相の200 Vは対地200 V」。この違いが毎回の狙いどころです（問39も同じ論点）。

空欄に入る言葉

測定の前に確認するのは接地極の地電圧です。測定対象の接地極に大きな地電圧が残っていると正確な測定ができないため、許容値以下（目安10 V以下）であることを先に確認します。

測定の流れ

1. 補助接地極2本を適切な位置（10 m間隔の一直線）に配置する
2. 接地抵抗計の電池が有効か確認する
3. 接地極の地電圧が許容値以下か確認する
4. 測定ボタンを押して接地抵抗値を読む

答え：イ　地電圧

「地電流」「地抵抗」「地容量」という言葉はありません。落ち着いて「電圧を確認してから測る」と覚えればOKです。

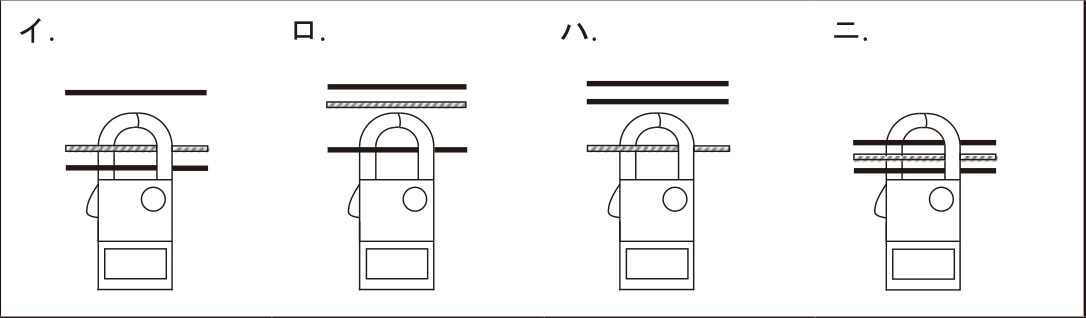

全部の線を一括ではさむ

漏れ電流を測るときは、その回路の電線を全部まとめてクランプします。単相3線式なら中性線を含めた3本一括です（ニ）。

なぜ一括ではさむのか

漏電がなければ、行きの電流と帰りの電流がちょうど打ち消し合って指示は0になります。漏電があると、打ち消しきれない差の分＝漏れ電流だけが表示される仕組みです。

答え：ニ

1本だけをはさむと、その線に流れる負荷電流を測ることになります（問44のクランプ形電流計の使い方）。「漏れは全部、負荷は1本」と覚えましょう。

電気工事士が必要な作業

配電盤を造営材に取り付ける作業は、電気工事士でなければ従事できません（電気工事士法施行規則で定める「電気工事の作業」に該当）。

資格がなくてもできるもの

• イ：差込み接続器にコードを接続する → 軽微な工事
• ハ：地中電線用の暗きょ（トンネル状の構造物）の設置 → 土木工事で、電気工事に含まれない
• ニ：二次電圧36 V以下の小型変圧器の二次側配線 → 軽微な工事

答え：ロ

「コード・ソケット・36 V以下の弱い回路は資格不要、盤の取り付けや配線そのものは資格必要」という線引きです。

特定電気用品とは

構造や使用方法から特に危険が生じやすい電気用品で、登録検査機関の適合性検査が義務付けられます。表示はひし形の＜PS＞E。

主な分類を覚える

特定電気用品：タンブラースイッチ、タイムスイッチ、フロートスイッチ、配線用遮断器、漏電遮断器、差込み接続器 など

特定以外の電気用品：カバー付ナイフスイッチ、電磁開閉器、ライティングダクト など

各選択肢

• イ：タンブラースイッチ○＋カバー付ナイフスイッチ× → 不正解
• ロ：電磁開閉器×＋フロートスイッチ○ → 不正解
• ハ：タイムスイッチ○＋配線用遮断器○ → 両方とも特定電気用品
• ニ：ライティングダクト×＋差込み接続器○ → 不正解

答え：ハ

正しい関係

「電気設備に関する技術基準を定める省令」（電技省令）は、電気事業法の規定に基づいて定められています。「電気工事士法の規定に基づき」とあるイが誤りです。

ほかの選択肢

• ロ：低圧・高圧・特別高圧の電圧種別を規定している（正しい。低圧＝交流600 V以下など）
• ハ：感電・火災等の危害防止を規定している（正しい）
• ニ：使用電圧の区分に応じた絶縁抵抗値を規定している（正しい。問25の表がまさにこれ）

答え：イ

法律の親子関係：電気事業法 → 電技省令。電気工事士法は「誰が工事してよいか」を決める別の法律です。

小勢力回路とは

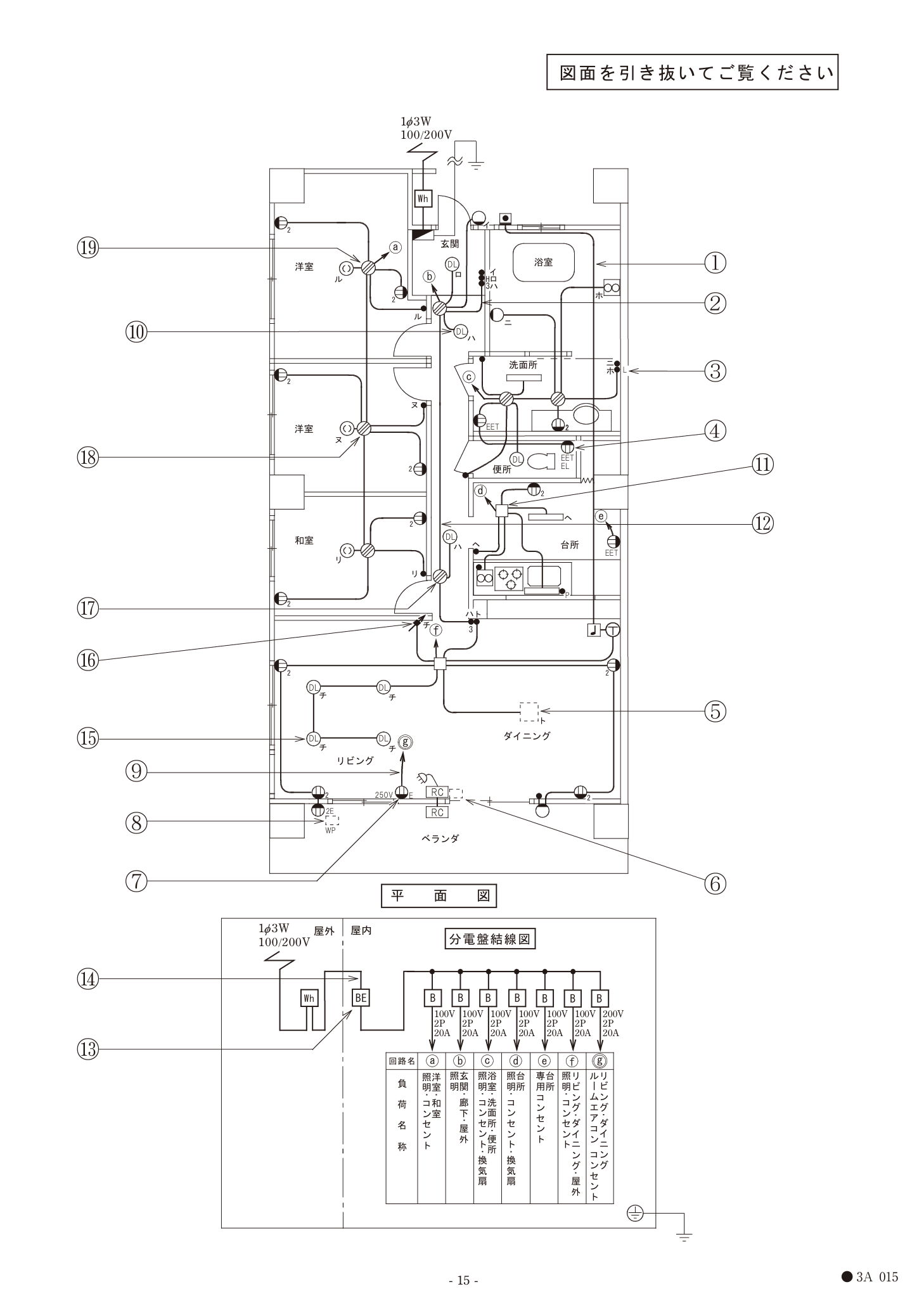

①は玄関の押しボタンからチャイムへの回路で、変圧器で電圧を下げた小勢力回路です（図の T が変圧器）。

最大電圧

小勢力回路で使用できる電圧の最大値は60 Vと定められています（電技解釈181条）。

答え：ニ　60

選択肢の24 V・30 Vなどは実際によく使われる電圧ですが、問われているのは「使用できる最大値」。ここを読み違えないように。

②はスイッチ3個への配線

②は玄関の3個のスイッチ（単極の「イ」、位置表示灯内蔵の「ロ」、3路スイッチの「ハ」）へ向かう部分です。

本数を数える

• 3つのスイッチで共用する非接地側電線（電源からの黒線）：1本
• 「イ」の照明への返り線：1本
• 「ロ」の照明への返り線：1本
• 3路スイッチ「ハ」の1番・3番端子への線：2本

$1 + 1 + 1 + 2 = 5 \, \text{本}$

答え：ハ　5

3路スイッチの0端子には電源側（共通の非接地側）をつなげるので、共通線1本を3つのスイッチで使い回せるのがポイント。スイッチが並んでいたら「共通1本＋返り線＋3路は2本」と数えます。

LとHの区別が全て

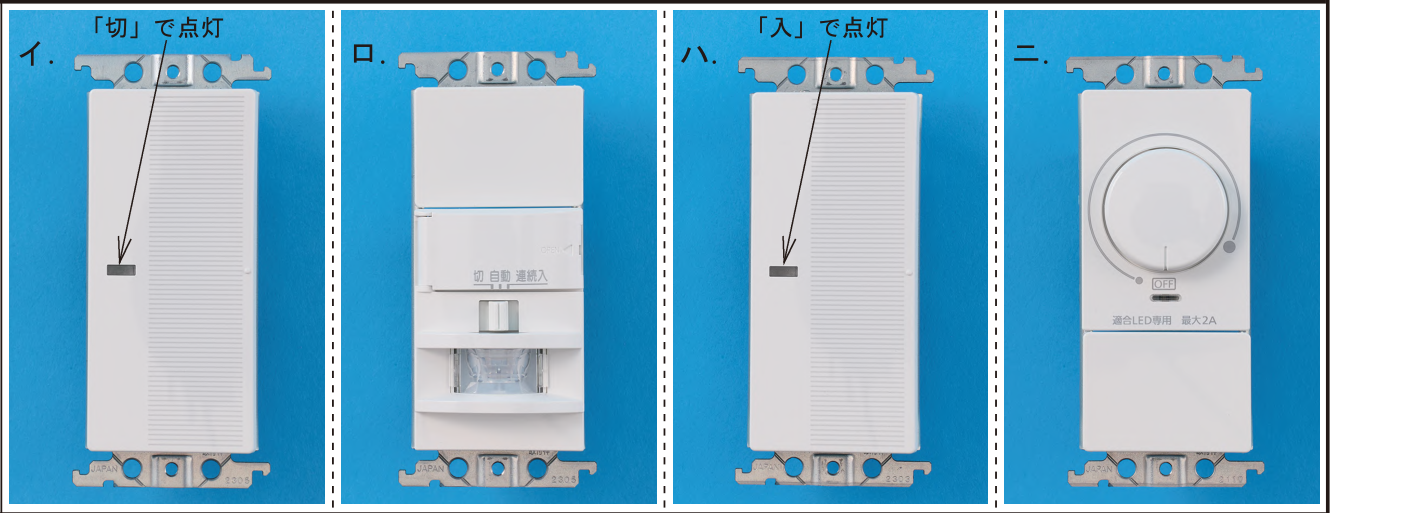

• ●L：確認表示灯を内蔵する点滅器。スイッチを「入」にすると点灯し、機器が動いていることを知らせる（換気扇の運転確認などに使う）
• ●H：位置表示灯を内蔵する点滅器。「切」のときに点灯し、暗い場所でスイッチの位置を知らせる（ホタルスイッチ）

③は換気扇用のスイッチで傍記がLなので、確認表示灯を内蔵する点滅器です。

答え：ニ

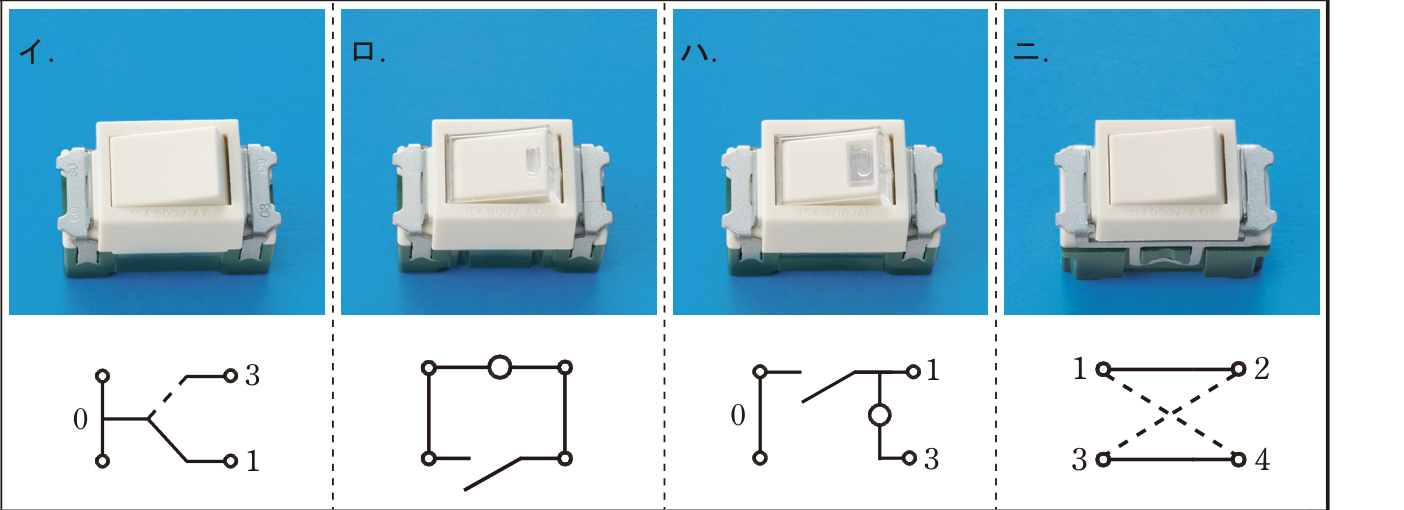

「L＝ランプで運転かくにん（入で点灯）」「H＝ホタル（切で点灯）」。問50の写真（「入」で点灯・「切」で点灯）とも対応しています。

傍記を分解して読む

④のコンセント（便所）にはEETとELの2つの傍記があります。

• EET ＝ E（接地極付）＋ ET（接地端子付）
• EL ＝ 漏電遮断器付

合わせると接地極付接地端子付漏電遮断器付コンセント、イが正解です。

傍記の基本セット

E＝接地極付、ET＝接地端子付、EL＝漏電遮断器付、WP＝防雨形、LK＝抜け止め形、T＝引掛形、2＝2口。

答え：イ

長い名前に見えますが、傍記の記号を1つずつ日本語に置き換えるだけで正解できます。

選択肢の図記号を整理

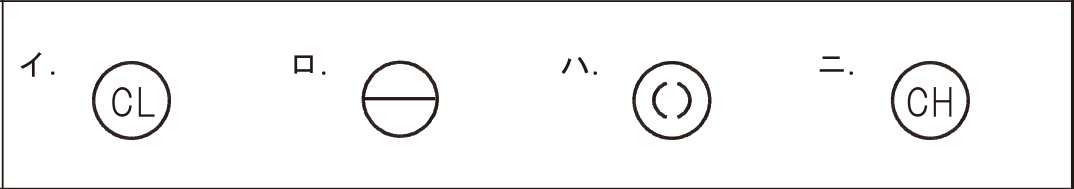

• イ：丸にCL ＝ シーリングライト（天井直付）（CL＝Ceiling Light）
• ロ：丸に横線 ＝ ペンダント ← これが正解
• ハ：丸の中に受け金具の記号 ＝ 引掛シーリング（丸）
• ニ：丸にCH ＝ シャンデリア（CH＝CHandelier）

答え：ロ

コードで吊り下げる照明がペンダントです。CL・CHは英語の頭文字なので覚えやすい分、無印の「丸に横線＝ペンダント」が抜けがち。ここで確実に覚えてしまいましょう。

IとOの使い分け

ルームエアコンの図記号（丸にRC）には、ユニットの区別を傍記します。

• 屋内ユニット：I（Indoor）
• 屋外ユニット：O（Outdoor）

⑥は屋内ユニットなのでIです。

答え：ハ

英語のIndoor／Outdoorの頭文字そのままなので、意味で覚えれば迷いません。Bは分電盤の配線用遮断器などで使う記号、Rは単独では使いません。

⑦はどんなコンセントか

⑦はリビングのルームエアコン用コンセントで、傍記は「20A 250V E」。つまり20 A・250 V（200 V回路用）・接地極付です。

極配置の見分け方

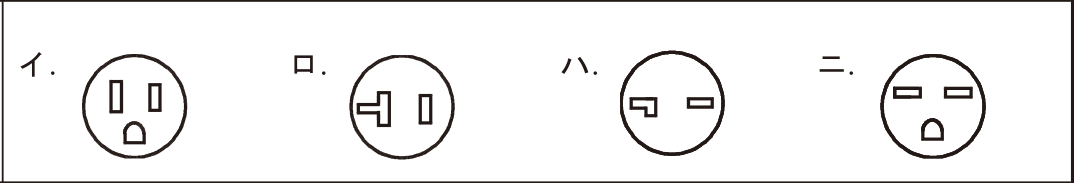

• 100 V用：刃受が縦方向
• 200 V用：刃受が横一文字
• 接地極付：下に接地極（半円形）が加わる

20 A 250 V接地極付は「横一文字の刃受2つ＋接地極」のニです。イ（縦2つ＋接地極）は15 A 125 V接地極付なので×。

答え：ニ

「200 Vは横向き」とだけ覚えておけば、極配置の問題はほぼ即答できます。

抜け止め形＝LK

抜け止め形コンセントの傍記はLKです。プラグを差し込んで少し回すとロックされ、コードを引っ張っても抜けにくくなります。屋外や天井のコンセントによく使われます。

まぎらわしい傍記

• T＝引掛形（引掛シーリングのように回して引っ掛ける形）
• WP＝防雨形（⑧に併記されている。屋外なので防雨形＋抜け止め形）
• EL＝漏電遮断器付

答え：ロ　LK

「Lock（ロック）のLK」と覚えるのが手っ取り早いです。

引っかけに注意

⑨はルームエアコン用の200 V回路ですが、単相3線式100/200 Vでは中性線が接地されているため、200 V回路でも対地電圧（電線と大地の間の電圧）は100 Vです。

基準を当てはめる

対地電圧150 V以下の区分に入るので、絶縁抵抗は0.1 MΩ以上あれば適合します。

使用電圧の区分	絶縁抵抗値
対地電圧150 V以下	0.1 MΩ以上 ← ここ
150 V超300 V以下	0.2 MΩ以上
300 V超	0.4 MΩ以上

答え：イ　0.1

「200 Vだから0.2 MΩ」と即断させる定番の引っかけです。単相3線式なら対地100 V。問25のロ（三相200 V＝対地200 V→0.2 MΩ以上）との対比で覚えると完璧です。

図記号の読み方

丸の中にDLと書かれた図記号はダウンライト、つまり天井に埋め込んで取り付ける埋込器具です。⑩は玄関の天井照明を指しています。

ほかの選択肢との区別

• 引掛シーリング（丸）：丸に受け金具の記号
• シーリング（天井直付）：丸にCL
• 天井コンセント（引掛形）：コンセント記号にT

答え：ニ　埋込器具

DL＝Down Lightの頭文字。問45では同じダウンライトが写真で問われています。図記号と実物をセットで覚えましょう。

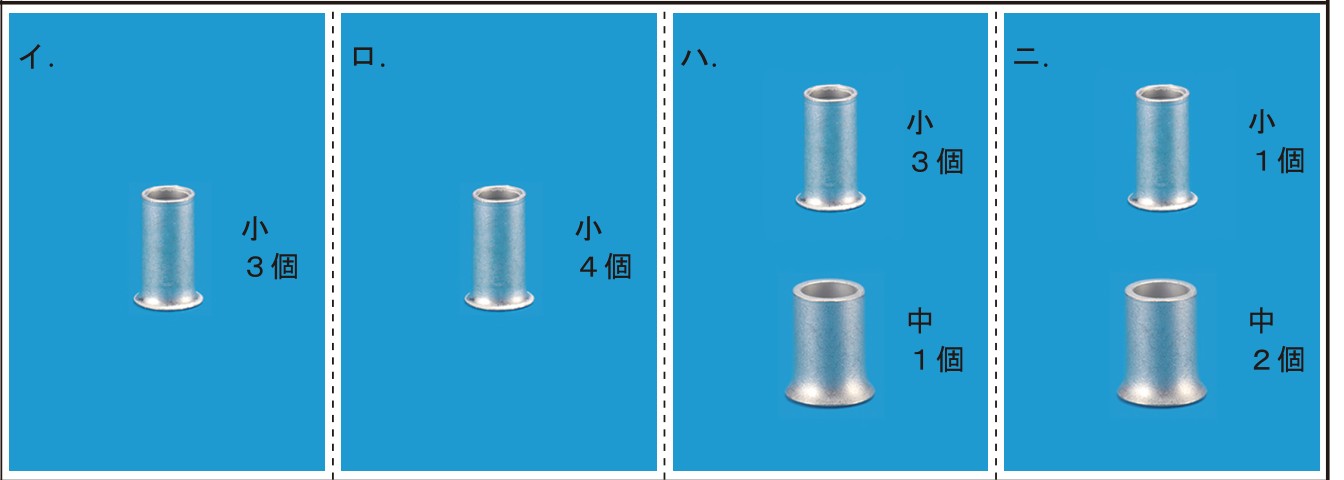

リングスリーブの基準（VVF1.6の場合）

つなぐ本数	スリーブ	刻印
2本	小	○
3〜4本	小	小
5〜6本	中	中

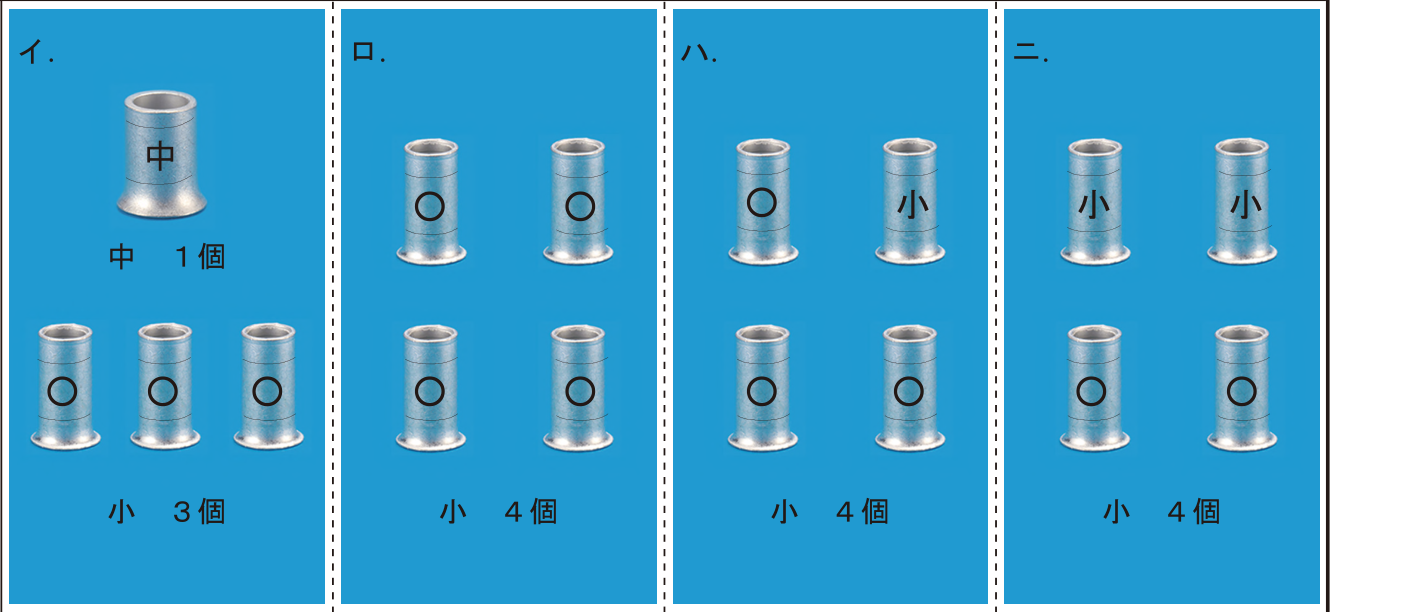

⑪のボックスに集まるケーブル

台所のアウトレットボックスには、電源（d回路）、便所横のコンセント、流し元灯、その点滅器「へ」、台所方面への送り2本（⑫の部分）の計6本のケーブル（12心）が集まります。

接続箇所を数える

• 接地側（白）どうし：電源＋コンセント＋流し元灯＋送り2本 ＝ 5本 → 中スリーブ1個
• 非接地側（黒）どうし：電源＋コンセント＋点滅器＋送り2本 ＝ 5本 → 中スリーブ1個
• 点滅器「へ」の返り線と流し元灯 ＝ 2本 → 小スリーブ1個（刻印○）

合わせて小1個＋中2個です。

答え：ニ

5本以上の接続が2箇所もあるのがこの問題のポイント。「白まとめ」「黒まとめ」「スイッチ返り」の3グループに分けて数えるのが基本手順です。

⑫の行き先を確認

⑫はボックスから台所方面へ下りる配線で、行き先は台所のコンセントと換気扇の2つです。

必要な心線数

どちらも点滅器を経由しないただの電源送りなので、黒（非接地側）＋白（接地側）の2心ずつで足ります。行き先が2つなので、

2心ケーブル × 2本

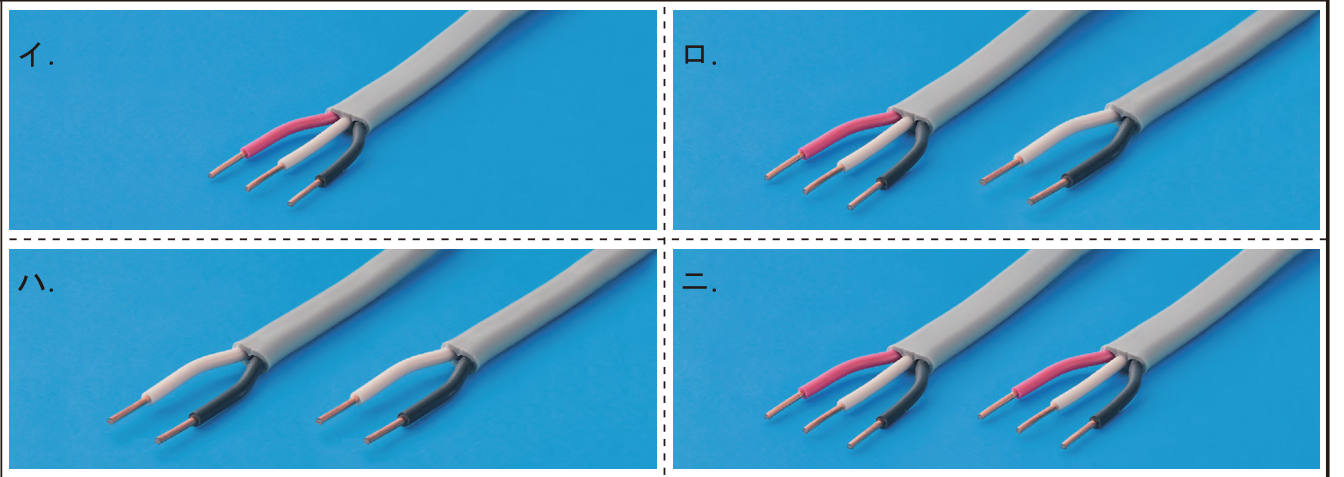

が最少です（ハ）。3心ケーブル（イ・ロ・ニ）を使う理由はありません。

答え：ハ

「スイッチが絡まなければ2心でよい」が原則。3心が必要になるのは、スイッチの返り線や3路スイッチの線が同じルートを通るときです。

⑬の図記号

⑬は分電盤の主開閉器の位置にあるBE＝過負荷保護付漏電遮断器です。単相3線式の引込口に取り付ける漏電ブレーカを指します。

写真の見分け方

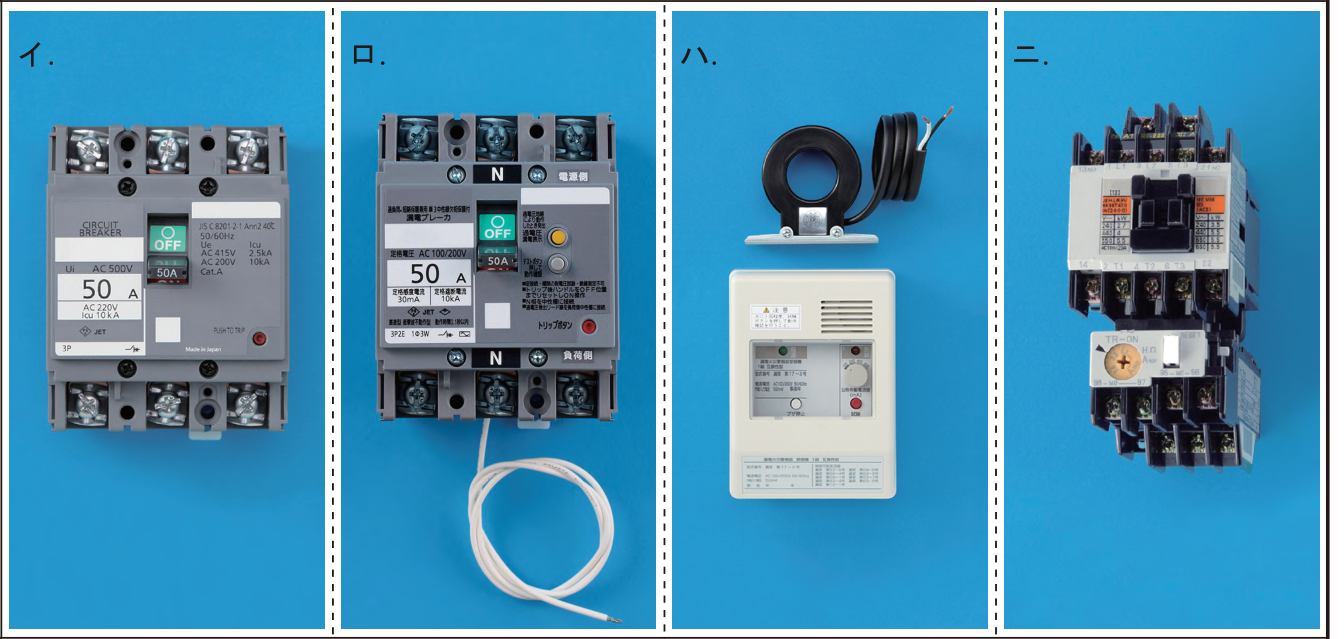

• ロ：「漏電ブレーカ」「定格感度電流30 mA」の表示とテストボタンがある漏電遮断器 → 正解
• イ：テストボタンのない普通の配線用遮断器（図記号ならB）
• ハ：漏電火災警報器（丸い零相変流器とセット）
• ニ：電磁開閉器（マグネットスイッチ）

答え：ロ

漏電遮断器の目印はテストボタンと感度電流（30 mA）の表示。配線図の注意書き「漏電遮断器は定格感度電流30 mA、動作時間0.1秒以内」とも対応しています。

⑭で測るもの

⑭は引込口の幹線です。ここの負荷電流を測るには、回路を切らずに電線をはさむだけで測定できるクランプ形電流計（イ）を使います。

ほかの写真

• ロ：照度計（白い半球の受光部が目印）
• ハ：回路計（テスタ）（テストリード2本）
• ニ：検相器（R・S・Tの3色リード線で三相の相順を確認）

答え：イ

「電流を活線のまま測る＝クランプ」。問27の漏れ電流測定と同じクランプでも、負荷電流はまさに1本だけはさむ点が違います。

図記号と写真の対応

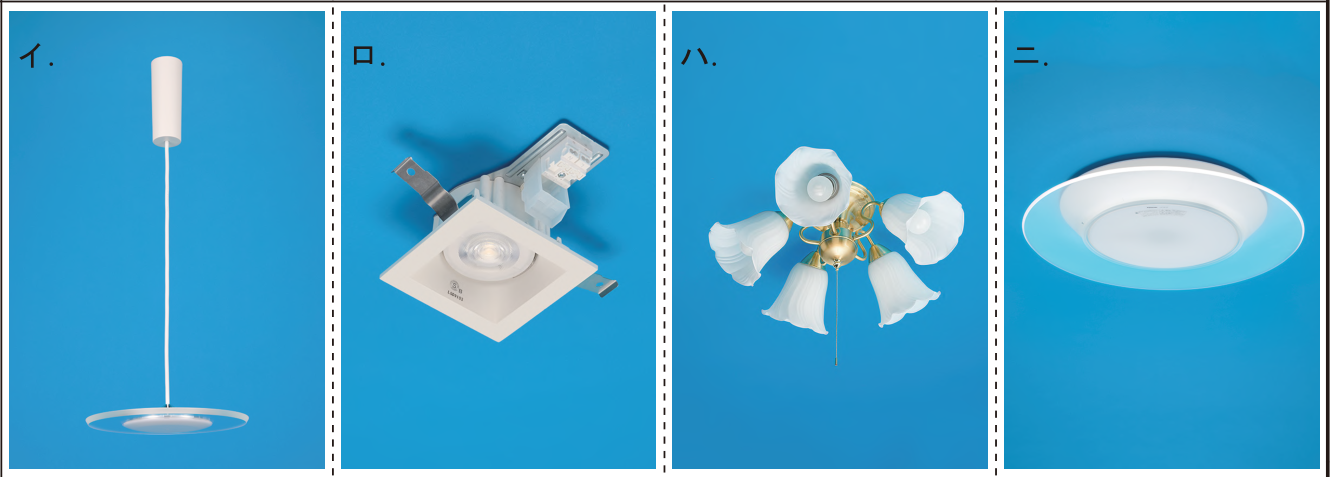

⑮の図記号は丸にDL＝ダウンライト。天井に埋め込む照明器具なので、写真ではロ（天井に埋め込む角形の器具。取付金具と埋込枠が見える）が該当します。

ほかの写真

• イ：ペンダント（コードで吊り下げる）
• ハ：シャンデリア（複数の灯具、図記号はCH）
• ニ：シーリングライト（天井直付、図記号はCL）

答え：ロ

問35（図記号）・問40（器具の種類）と同じ照明シリーズ。図記号・名前・写真の3点セットで覚えると、この3問がまとめて得点源になります。

⑯の図記号

⑯の図記号は調光器です。照明（ここではリビングのダウンライト「チ」）の明るさを連続的に変えられるスイッチを指します。

写真の見分け方

• ニ：回転つまみで明るさを調整する調光器（「適合LED専用」「OFF位置」の表示）→ 正解
• イ：「切」で点灯する位置表示灯内蔵スイッチ（ホタルスイッチ）
• ロ：人を感知して自動点滅する熱線式自動スイッチ（切/自動/連続入の切替つまみ）
• ハ：「入」で点灯する確認表示灯内蔵スイッチ

答え：ニ

調光器の目印は丸いつまみ。ワイド形でもつまみだけは残るので、写真問題では一目で見分けられます。

リングスリーブの基準（VVF1.6の場合）

つなぐ本数	スリーブ	刻印
2本	小	○
3〜4本	小	小
5〜6本	中	中

2本だけの接続でも使うスリーブは「小」ですが、刻印は○になる点がこの問題の核心です。

⑰の接続を数える

和室のジョイントボックス内の電線をたどると、2本どうしの接続が3箇所と、3〜4本をまとめる接続が1箇所あります。

• 2本接続 × 3箇所 → 小スリーブ3個・刻印○
• 3〜4本接続 × 1箇所 → 小スリーブ1個・刻印小

つまり小スリーブ4個（刻印は○が3個、小が1個）＝ハが正解。

消去法も有効

中スリーブは5本以上をまとめるときだけ。このボックスには5本を1箇所にまとめる接続がないので、中を含むイは即除外できます。残りは刻印の内訳（○と小の数）で判断します。

答え：ハ

図記号の読み方

⑱の図記号（斜線入りの丸）はVVF用ジョイントボックスです。VVFケーブルどうしの接続箇所を収めて保護します。

写真の見分け方

• ロ：透明カバーのVVF用ジョイントボックス（問17の写真と同じもの）→ 正解
• イ：アウトレットボックス（金属の四角い箱、側面にノックアウト穴）
• ハ：スイッチボックス（スイッチ・コンセントの取り付け用）
• ニ：プルボックス（大きい四角の箱、穴なし。図記号は□に×…ではなく無地の□と区別）

答え：ロ

ボックス4兄弟（アウトレット・VVF用ジョイント・スイッチ・プル）は毎回どれかが出ます。「斜線の丸＝VVF用」「□＝アウトレット」など、図記号との対応で覚えておくと確実です。

⑲のボックスに集まるケーブル

洋室のジョイントボックスには、電源（a回路）、コンセント2箇所、照明「ル」、点滅器「ル」、隣室方面への送りの計6本のケーブル（12心）が集まります。

接続箇所を数える

• 接地側（白）どうし：電源＋照明＋コンセント2箇所＋送り ＝ 5本 → 5本用コネクタ1個
• 非接地側（黒）どうし：電源＋点滅器＋コンセント2箇所＋送り ＝ 5本 → 5本用コネクタ1個
• 点滅器「ル」の返り線と照明 ＝ 2本 → 2本用コネクタ1個

合計で2本用1個＋5本用2個＝イが正解。心線の数も $2 + 5 + 5 = 12$ でケーブル6本×2心とぴったり合います。

答え：イ

差込形コネクタはリングスリーブと違って「何本用か」がそのまま種類になります。数え方はリングスリーブの問題（問41・47）と同じ：「白まとめ」「黒まとめ」「スイッチ返り」の3グループです。

ニの正体

ニは写真下の接点図に1〜4の4つの端子があり、接点をたすき掛けに切り替える4路スイッチです。3路スイッチ2個の間に挟んで、3箇所以上から同じ照明を点滅させるときに使います。

この配線図で使われているスイッチ

• 単極スイッチ（イ・リ・ルなど多数）：使用中
• 3路スイッチ（傍記「3」、玄関と廊下の2箇所で対に）：使用中
• 位置表示灯内蔵スイッチ（傍記H、「切」で点灯）：使用中
• 確認表示灯内蔵スイッチ（傍記L、「入」で点灯）：使用中
• 4路スイッチ（傍記4）：どこにもない ← これ

この図の3路スイッチは2個1組だけなので、間に入る4路スイッチは不要です。

答え：ニ

接点図の見分け方：0・1・3の端子なら3路、1〜4の端子でたすき掛けなら4路。ランプが付いていれば表示灯内蔵（「切」で点灯＝H、「入」で点灯＝L）です。
