令和7年度下期 第二種電気工事士試験の問題と解説【全50問】

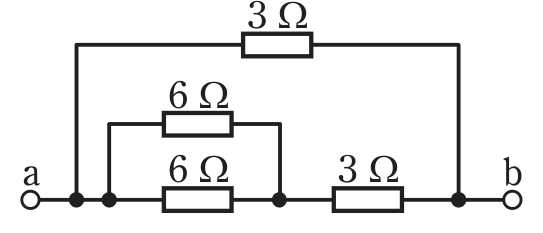

回路の構成を整理する

図の回路は、端子 a-b 間に次の3つの経路があります。

• 上の経路：3Ω（a から b へ直接）
• 下の経路：「6Ω と 6Ω の並列」＋「3Ω の直列」

---

ステップ1：左側の並列部分を計算する

6Ω と 6Ω が並列になっています。

$R_1 = \frac{6 \times 6}{6 + 6} = \frac{36}{12} = 3 \, \Omega$

ポイント：同じ抵抗値が2つ並列のとき、合成抵抗は「半分」になります。

---

ステップ2：下の経路の合計を計算する

ステップ1で求めた 3Ω と、右側の 3Ω が直列につながっています。

$R_2 = 3 + 3 = 6 \, \Omega$

---

ステップ3：上の経路と下の経路を並列に合成する

3Ω（上）と 6Ω（下）が並列になっています。

$R_{ab} = \frac{3 \times 6}{3 + 6} = \frac{18}{9} = 2 \, \Omega$

---

答え：ロ　2Ω

ステップ	計算	結果
6Ω ∥ 6Ω	6×6÷(6+6)	3Ω
3Ω + 3Ω（直列）	3+3	6Ω
3Ω ∥ 6Ω	3×6÷(3+6)	2Ω

基本の式を確認する

オームの法則 $V = IR$、電力の式 $P = VI = I^2 R = \dfrac{V^2}{R}$ から、抵抗 R を作ってみます。

• $R = \dfrac{V}{I}$（ニ）… オームの法則そのもの。正しい
• $R = \dfrac{V^2}{P}$（ハ）… $P=\dfrac{V^2}{R}$ を変形。正しい
• $R = \dfrac{P}{I^2}$（ロ）… $P=I^2 R$ を変形。正しい
• $R = \dfrac{PI}{V}$（イ）… $\dfrac{PI}{V}=\dfrac{(VI)\cdot I}{V}=I^2$ となり、これは抵抗ではなく電流の2乗。誤り

答え：イ

電力の式 $P=VI$ を使うと、イの式は $I^2$ になってしまうことがポイントです。

ステップ1：必要な熱量を求める

$Q = m c \Delta T = 60 \times 4.2 \times 20 = 5040 \, \text{kJ}$

（質量60kg × 比熱4.2 × 温度上昇20K）

ステップ2：kW·h に換算する

1 kW·h = 3600 kJ なので、

$\frac{5040}{3600} = 1.4 \, \text{kW·h}$

熱効率100%なので、必要な電力量もそのまま 1.4 kW·h です。

答え：ハ　1.4

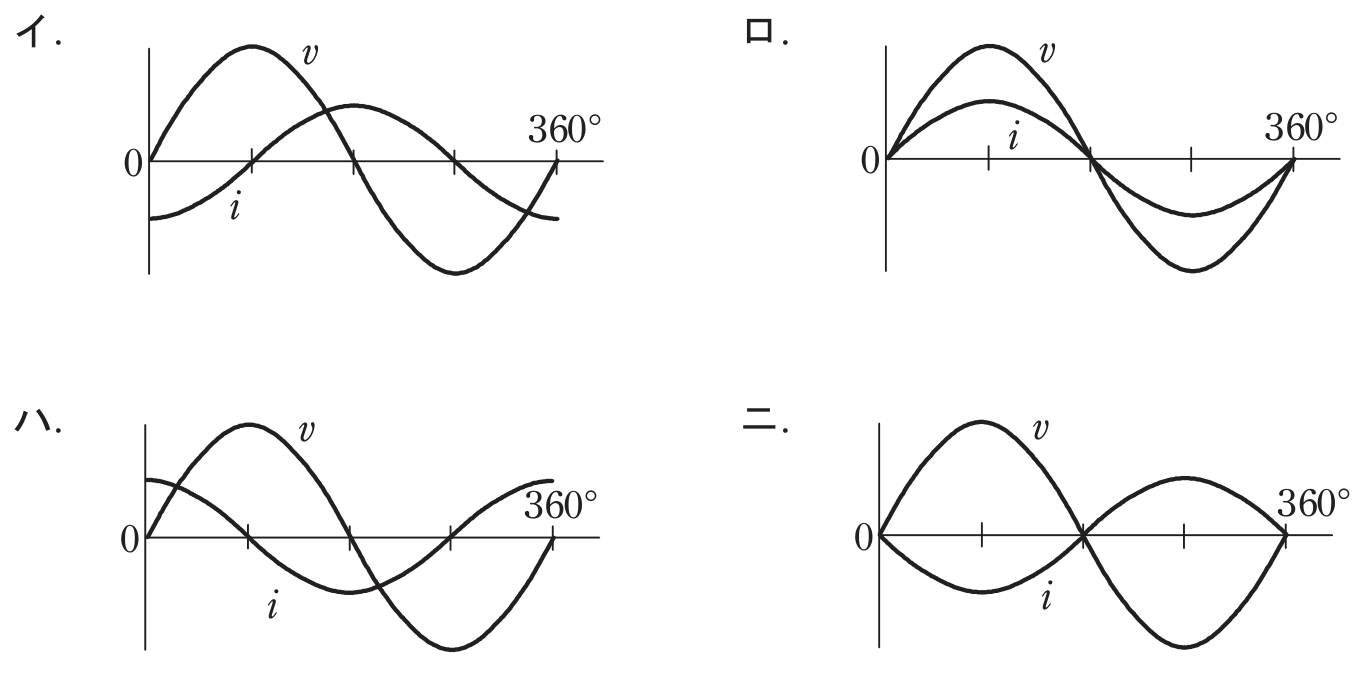

コイルの性質

図はコイル（インダクタンス L）だけの回路です。コイルだけの回路では、電流 $i$ は電圧 $v$ より位相が 90°遅れます。

覚え方：コイルは電流の変化を妨げようとするので、電圧より電流が遅れて立ち上がる。

ほかの場合との比較

回路	電流の位相
コイル L のみ	電圧より 90°遅れ
コンデンサ C のみ	電圧より 90°進み
抵抗 R のみ	電圧と同相

答え：イ（$i$ が $v$ より 90°遅れている波形）

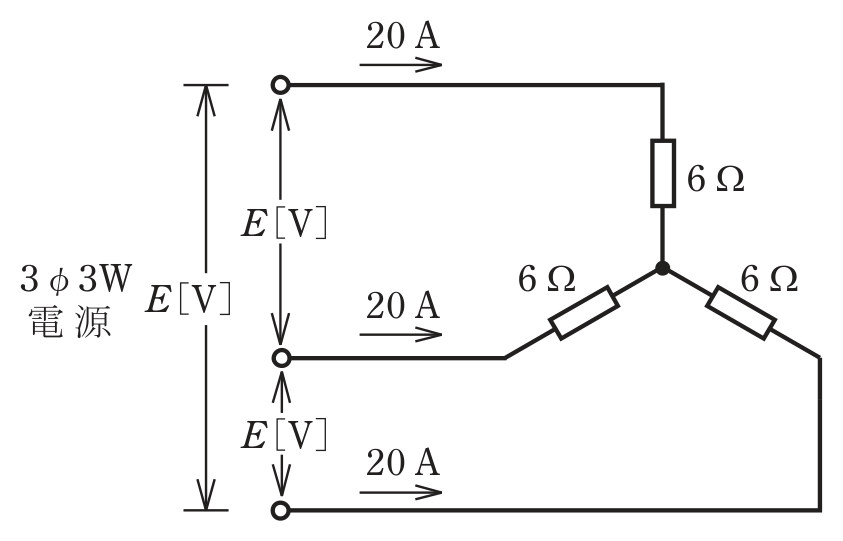

回路の確認

図は各相 6Ω の Y（スター）結線です。Y結線では 線電流＝相電流 が成り立ちます。

ステップ1：相電圧（1相にかかる電圧）を求める

$V_{相} = 線電流 \times 抵抗 = 20 \times 6 = 120 \, \text{V}$

ステップ2：線間電圧に直す

Y結線では 線間電圧 $=\sqrt{3}\times$ 相電圧 なので、

$E = \sqrt{3} \times 120 = 1.73 \times 120 = 207.6 \approx 208 \, \text{V}$

答え：ハ　208

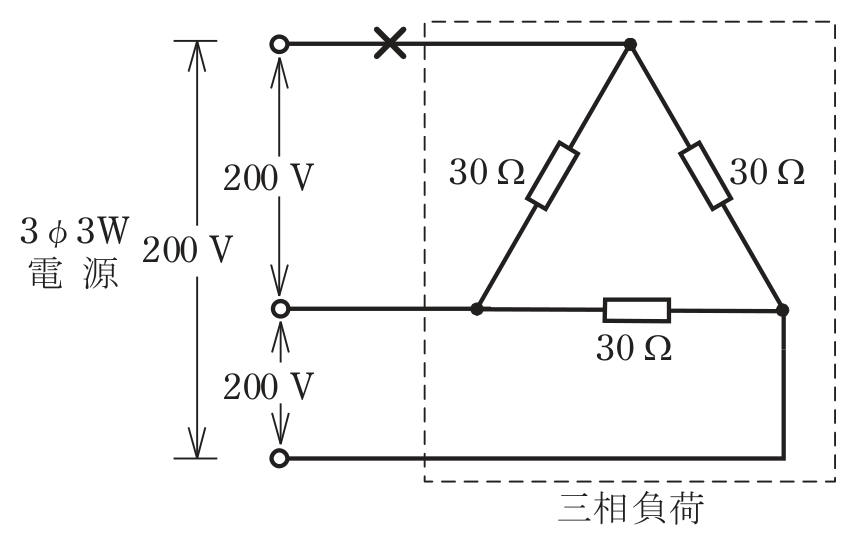

断線で回路がどう変わるか

正常時はΔ（デルタ）結線で各辺 30Ω です。×印で1本の電線が切れると、電源につながったままの2本の電線間（電圧 200V）から見た負荷は、次の2つが並列になります。

• その2本に直接つながる 30Ω が1つ
• 残り2つが直列になった 60Ω（30＋30）

合成抵抗

$R = \frac{30 \times 60}{30 + 60} = \frac{1800}{90} = 20 \, \Omega$

全消費電力

$P = \frac{V^2}{R} = \frac{200^2}{20} = 2000 \, \text{W} = 2.0 \, \text{kW}$

答え：ニ　2.0

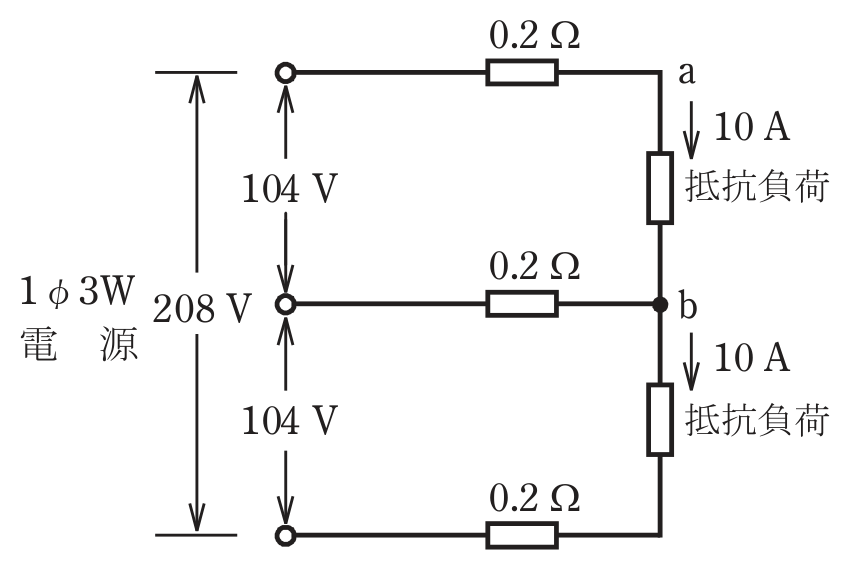

ポイント：平衡負荷なら中性線に電流は流れない

上下の負荷がどちらも 10A で等しい（平衡）ので、中性線（真ん中の線）の電流は 0 です。よって中性線の電圧降下も 0V になります。

外側電線の電圧降下

上側電線（抵抗 0.2Ω）の電圧降下は、

$10 \times 0.2 = 2 \, \text{V}$

a-b 間の電圧

$104 - 2 - 0 = 102 \, \text{V}$

（電源 104V − 外側電線の降下 2V − 中性線の降下 0V）

答え：ハ　102

ステップ1：基準の許容電流

直径 2.0mm の軟銅線（単線）の許容電流は 35A です。

ステップ2：電流減少係数をかける

同じ管に複数本入れると放熱が悪くなるため、本数に応じた電流減少係数をかけます。

同一管内の本数	電流減少係数
3本以下	0.70
4本	0.63
5〜6本	0.56

4本なので 0.63 をかけて、

$35 \times 0.63 = 22.05 \approx 22 \, \text{A}$

答え：ハ　22

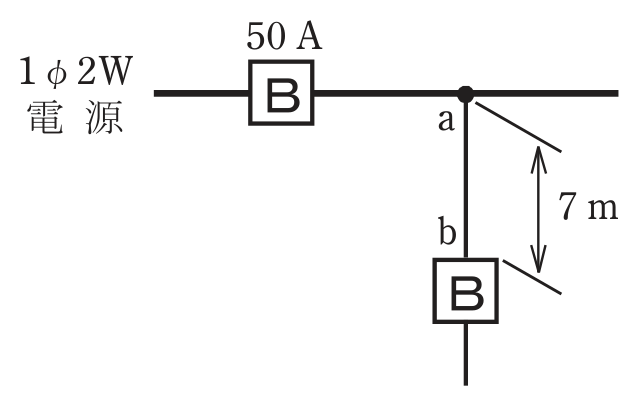

分岐距離による許容電流のルール

分岐点から分岐回路の過電流遮断器までの距離によって、必要な電線の許容電流が決まります。

分岐点からの距離	必要な許容電流
3m以下	制限なし
3m超〜8m以下	幹線の遮断器定格の 35%以上
8m超	55%以上

計算

今回は 7m（3m超〜8m以下）なので 35% です。

$50 \times 0.35 = 17.5 \, \text{A}$

答え：ロ　17.5

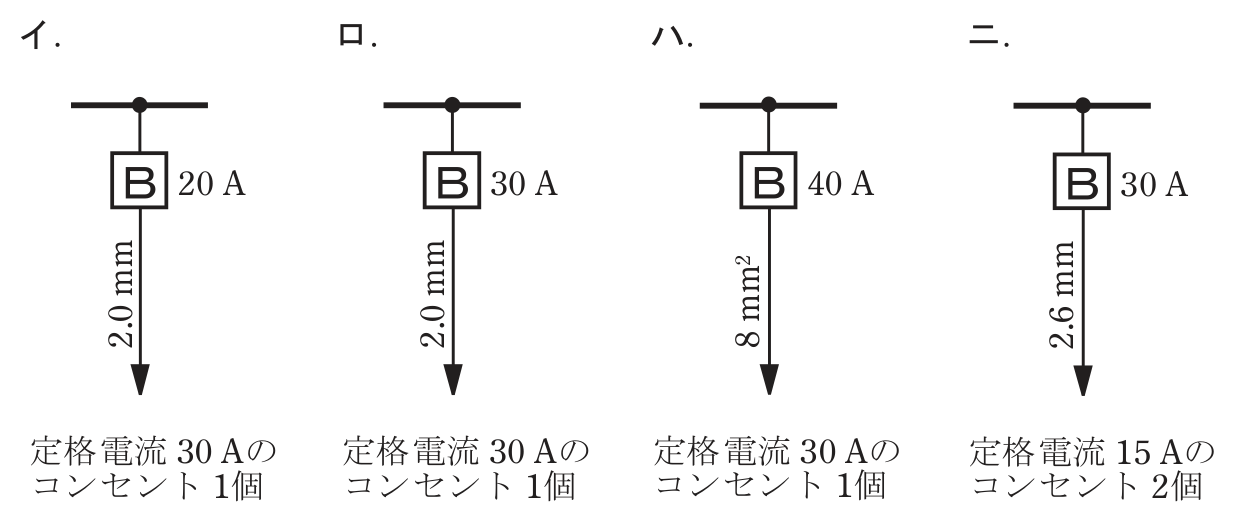

分岐回路の組合せのきまり（主なもの）

遮断器	電線太さ（最小）	コンセント
20A	1.6mm	20A以下
30A	2.6mm（5.5mm²）	20〜30A
40A	8mm²	30〜40A

各選択肢の確認

• イ：20A遮断器に 30Aコンセント → コンセントが大きすぎる ✗
• ロ：30A遮断器に 2.0mm → 電線が細すぎる（2.6mm以上必要）✗
• ハ：40A遮断器・8mm²・30Aコンセント → すべて条件に合う ✓
• ニ：30A遮断器に 15Aコンセント → 30A回路に15Aコンセントは不可 ✗

答え：ハ

金属線ぴ（メタルモール）とは

壁などに固定して、その中に絶縁電線を収めるための部材です。ただし屋外用ビニル絶縁電線（OW）は収められません。

ほかの選択肢

• ロ：コンクリート床に埋め込む → 線ぴは埋込用ではない ✗
• ハ：本体と導体が一体 → バスダクトなどの説明 ✗
• ニ：ケーブルを並べて支持 → ケーブルラックの説明 ✗

答え：イ

ポリエチレン系ケーブルの許容温度

600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル（EM-EEF、いわゆるエコ電線）の絶縁物の最高許容温度は 75℃ です。

種類	最高許容温度
ビニル（IV・VVF）	60℃
ポリエチレン（EM-EEF）	75℃
架橋ポリエチレン（CV）	90℃

答え：ロ　75

金属管を曲げる工具

金属管（ねじなし電線管を含む）を曲げるのは パイプベンダ です。

ほかの工具

• トーチランプ：硬質ビニル管を温めて曲げるときに使う（金属管用ではない）
• ディスクグラインダ：切断・研磨
• パイプレンチ：管をつかむ・回す

答え：ニ　パイプベンダ

スターデルタ始動とは

始動時はスター（Y）結線にして各相にかかる電圧を下げ、始動電流を抑えます。回転が上がったらデルタ（Δ）結線に切り替えて通常運転する方式です。

これは 一般用三相かご形誘導電動機 で使われます。

答え：イ　一般用三相かご形誘導電動機

パワーコンディショナの役割

太陽電池が作る 直流 を、家庭や電力系統で使える 交流 に変換するのが パワーコンディショナ（パワコン） です。系統連系型の太陽光発電には欠かせません。

調光器・自動点滅器・進相コンデンサは、太陽光発電の電力変換には関係ありません。

答え：ニ　パワーコンディショナ

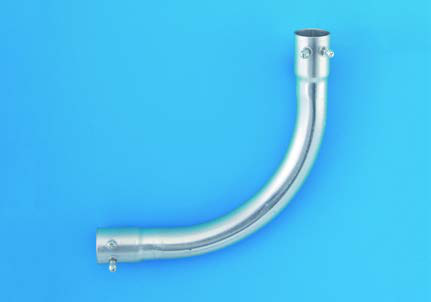

ノーマルベンド

金属管工事で、配管を直角（90°）に曲げる箇所に使う既製の曲がり部材を ノーマルベンド といいます。

• ユニバーサル：露出配管で直角に曲げる箱形の部材（点検口付き）
• カップリング：管と管をまっすぐつなぐ部材
• ベンダ：管を曲げる工具（材料ではない）

答え：ロ　ノーマルベンド

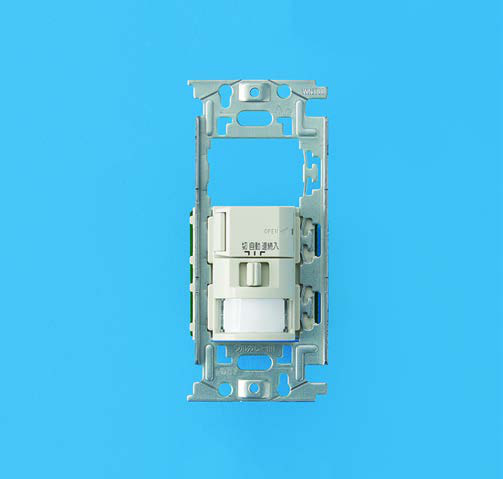

人の接近で点灯する自動点滅器

写真の器具は、人の体温（熱線）を感知して自動で照明を点灯・消灯させる「人の接近による自動点滅器（熱線式自動スイッチ）」です。

• イ（明るさ調整＝調光器）、ハ（力率改善＝コンデンサ）、ニ（周囲の明るさで街路灯を点滅＝光式の自動点滅器）はいずれも別物です。

答え：ロ　人の接近による自動点滅器

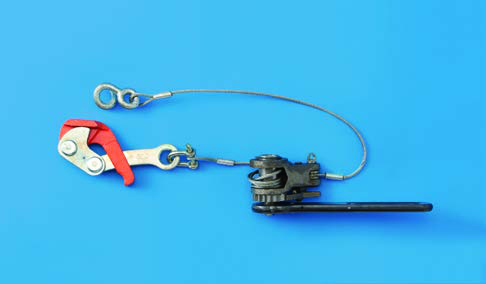

張線器（シメラー）

架空電線のたるみ（張り具合）を調整するために、電線を引っ張ってピンと張る工具です。

• イ：支線は別部材
• ロ：太い電線を曲げる → ベンダなど
• ハ：管の回転止め（すべり止め）→ パイプ用の工具など

答え：ニ　架空線のたるみを調整するのに用いる

リングスリーブと刻印の基本ルール

電線の太さと本数で、スリーブの大きさと刻印が決まります。

電線の組合せ	スリーブ	刻印
1.6mm × 2本	小	○
1.6mm × 3〜4本／2.0mm × 2本	小	小
2.0mm × 3本以上 など	中	中
1.6mm × 1本 ＋ 2.0mm × 2本	中	中

各選択肢の確認

• イ：2.0mm 3本 → 中スリーブ・「中」 ✓
• ロ：1.6mm 3本 → 小スリーブ・「小」 ✓
• ハ：2.0mm 2本 → 正しくは小スリーブ・「小」。中スリーブ・「中」は 不適切 ✗
• ニ：1.6mm 1本 ＋ 2.0mm 2本 → 中スリーブ・「中」 ✓

答え：ハ（これが不適切）

CD管の使い方に注意

CD管（オレンジ色の合成樹脂製可とう電線管）は、原則として コンクリートに直接埋め込んで使う専用 の管です。点検口のある天井裏のような場所に、露出・隠ぺいで単独使用するのは不適切です。

• ロ：天井裏にCD管で通線 → 不適切 ✗
• イ（VVFケーブル工事）、ハ（湿気の多い床下に硬質ビニル管）、ニ（乾燥した居間にライティングダクト）はいずれも適切。

答え：ロ

1種金属製可とう電線管の使用場所

1種金属製可とう電線管は、乾燥した展開した場所、または点検できる隠ぺい場所にしか使えません。湿気の多い場所には使用できません。

• イ：湿気の多い場所に1種金属製可とう電線管 → 不適切 ✗
• ロ（ケーブルの支持点間 2m以下）、ハ（金属管にIV線）、ニ（乾燥場所で管長3m＝4m以下なのでD種接地省略可）はいずれも適切。

答え：イ

D種接地工事を省略できる代表的な条件

• 対地電圧 150V以下 の機器を乾燥した場所に施設する
• 絶縁性のもの（乾燥した木製の床など）の上で取り扱うように施設する
• 乾燥した場所で、金属管の長さが 4m以下
• 適切な漏電遮断器を施設する

各選択肢

• ロ：乾燥した木製の床の上で扱う → 絶縁性の床上 ⇒ 省略可
• ハ：対地電圧100V（150V以下）⇒ 省略可
• ニ：管長3m（4m以下）・乾燥 ⇒ 省略可
• イ：対地電圧200V かつ コンクリートの床（絶縁性でない）。上のどの条件にも当てはまらず、感電の危険が大きいため 省略できない

答え：イ

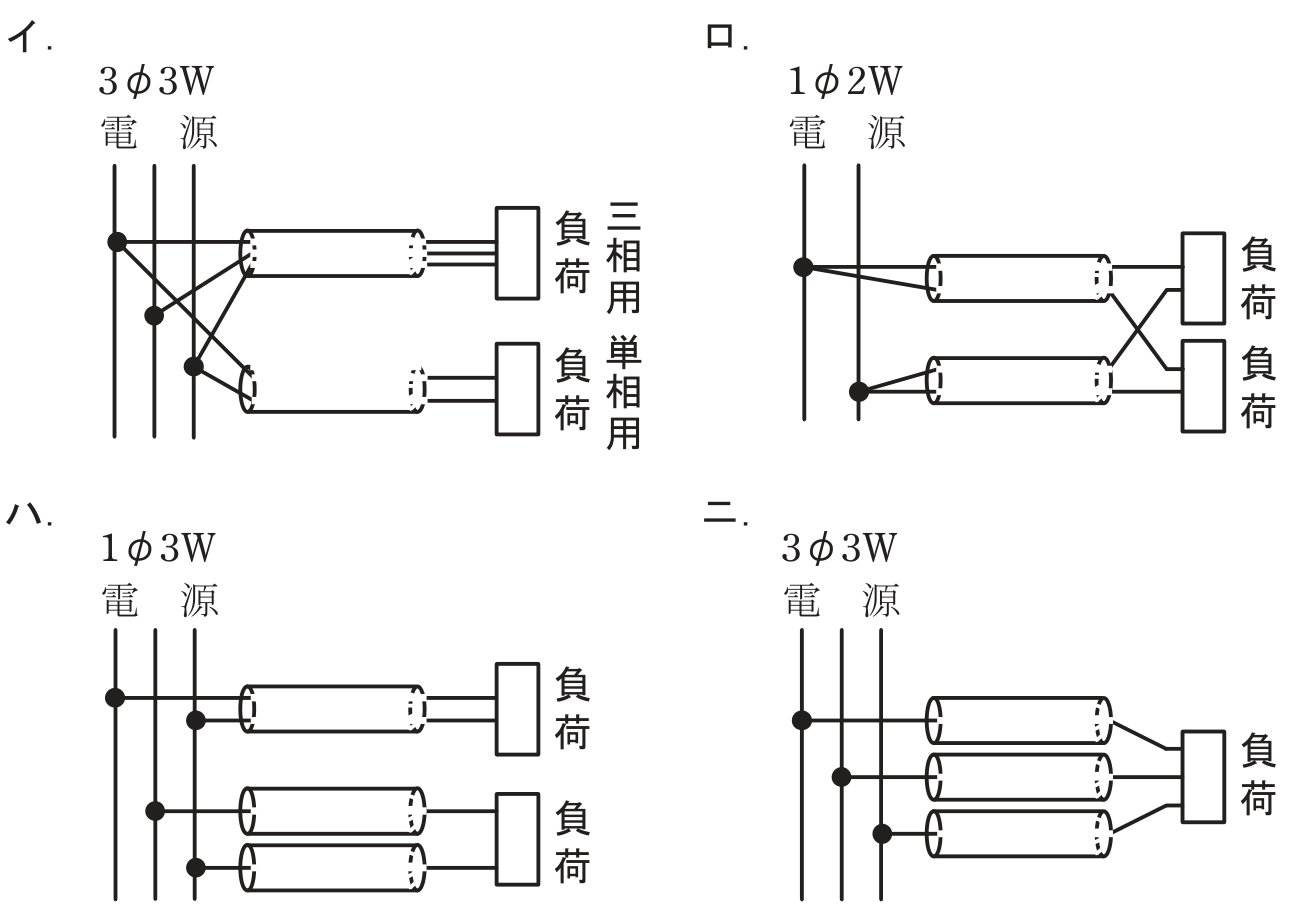

電磁的平衡の考え方

同じ回路の電線（行きと帰り）を 1本の金属管にまとめて 入れると、行きと帰りの電流でできる磁気が互いに打ち消し合い、管が発熱しません（電磁的不平衡が生じない）。

反対に、同じ回路の電線を 別々の管に分けて しまうと、往復電流が打ち消し合わず、管に大きな渦電流が流れて発熱の原因になります。

各選択肢の判定

選択肢	電源	電線の入れ方	電磁的不平衡
イ	3φ3W	各回路の電線を 1本の管にまとめて 入れている	生じない ✓
ロ	1φ2W	各負荷への行きと帰りの電線を 別々の管 に入れている	生じる ✗
ハ	1φ3W	片方の負荷への行きと帰りの電線が 別々の管 に分かれている	生じる ✗
ニ	3φ3W	3線を1本ずつ 別々の管 に分けている	生じる ✗

答え：イ

ポイント：電源の種類（単相／三相）ではなく、同じ回路の電線をひとまとめにしているか で判断します。

各空欄の正解

• (A) 無充電状態の回路：絶縁抵抗の測定は、電源を切った無充電の状態で行う。
• (B) 測定接地極：接地抵抗は、測りたい接地極（測定接地極）の抵抗値が規定以下であることを確認する。
• (C) 回路計：導通試験は回路計（テスタ）や導通チェッカーで行う。

注意：(B) で値を確認するのは「補助接地極」ではなく、対象である「測定接地極」です。補助接地極は測定のために一時的に打ち込む補助の極です。

答え：イ

判定の基準

絶縁抵抗の測定が困難なときは、漏えい電流が 1mA以下 であれば絶縁性能は技術基準に適合とみなせます。

回路	漏えい電流	判定
A（100V）	0.5mA	1mA以下 → 適合
B（200V）	1.5mA	超過 → 不適合
C（100V）	3mA	超過 → 不適合

答え：ハ（A回路のみが適合）

正しい配置

被測定接地極を端にして、一直線上に補助接地極を 約10m間隔 で2本、順に配置します。

被測定接地極 ──10m── 補助接地極P ──10m── 補助接地極C

• ハ：1m程度では近すぎて正しく測れない ✗
• ロ：中央配置 ✗　ニ：正三角形配置 ✗

答え：イ

記号の読み取り

図記号は 可動鉄片形 の計器で、目盛板を 鉛直に立てて 使用することを示しています。

• 可動鉄片形は交流回路用の指示計器。
• 記号の縦線（⊥）は鉛直に立てて使用、横線は水平に置いて使用を表します。

答え：ニ　可動鉄片形で目盛板を鉛直に立てて使用する

どの法律が定義しているか

「一般用電気工作物等」と「自家用電気工作物」を定義しているのは 電気事業法 であって、電気用品安全法ではありません。

• ニ：「電気用品安全法において…定義している」→ 誤り ✗
• イ（電気工事士法の目的）、ロ（技術基準の省令）、ハ（電気用品安全法の目的）は正しい記述。

答え：ニ

特定電気用品とは

構造や使用方法から危険・障害の発生するおそれが多い電気用品で、より厳しい規制を受けます。配線用遮断器（定格電流100A以下） は特定電気用品です。

• ロ（換気扇）、ハ（金属製電線管）、ニ（電気ストーブ）は「特定電気用品以外の電気用品」。

答え：イ　定格電流20Aの配線用遮断器

「電線」の定義

省令で「電線」とは、強電流電気の伝送に使用する電気導体、絶縁物で被覆した電気導体など をいいます。

ハの「電気使用場所において施設する電線（電気機械器具内の電線及び電線路の電線を除く）」という説明は、「電線」ではなく 屋内配線などの定義 に近く、「電線」の定義としては 誤り です。

• イ（電圧の種別）、ロ（施設の原則）、ニ（電気機械器具の定義）は正しい。

答え：ハ

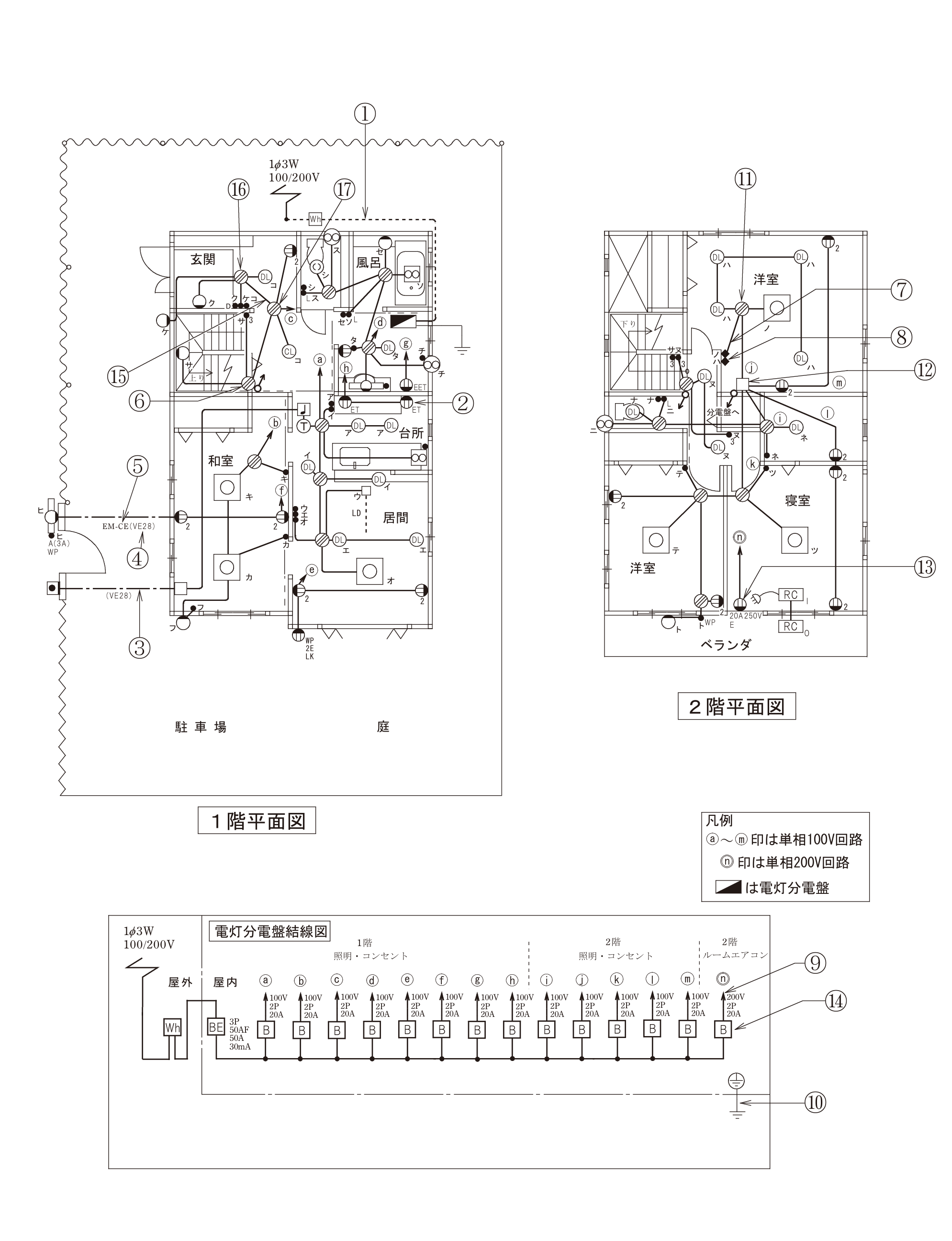

①の部分

①は引込口まわりの配線部分です。図記号は丸形のケーブルを示しており、600Vビニル絶縁ビニルシースケーブル丸形（VVR）を使ったケーブル工事 が適切です。

• イ（金属可とう電線管）、ロ（金属線ぴ）、ニ（金属管）はこの部分の指定とは異なります。

答え：ハ

②の図記号

②は 接地端子付コンセント です。記号に「ET」（Earth Terminal）が付きます。

• 接地"極"付（記号「E」、アース用の極穴がある）とは別物。
• ②は接地"端子"付なので、アース線をネジ止めする端子が付いたタイプ。

答え：ロ　接地端子付コンセント

小勢力回路とは

チャイム・インターホン・リモコンスイッチなど、絶縁変圧器で電圧を下げた、電流の小さい回路を小勢力回路といいます。感電や火災の危険が小さいため、一般の低圧配線より緩い基準で施設できます。

使用電圧の最大値

小勢力回路として施設できる電圧の最大値は 60 V です。

項目	基準
使用電圧の最大値	60 V以下
電源	絶縁変圧器（1次側は対地電圧300 V以下）
電線の太さ	直径0.8 mm以上の軟銅線（ケーブル・コードを除く）

答え：ニ　60

「小勢力回路＝最大60 V・電線0.8 mm以上」。この2つの数字をセットで覚えておけば、この分野の出題はほぼカバーできます。

VE管の表し方

• VE … 硬質ポリ塩化ビニル電線管（硬質塩ビ管）
• 数字 … 内径(mm)

したがって VE28 は 内径28mmの硬質ポリ塩化ビニル電線管 です。

（合成樹脂製可とう電線管は PF管・CD管。外径表示ではなく内径表示である点に注意。）

答え：イ

EM-CE とは

図中の⑤は「EM-CE」と表記されています。EM-CE は 600V架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル（エコ電線）です。

• EM … エコマテリアル（鉛・ハロゲンを含まない環境配慮型）
• C … 架橋ポリエチレン絶縁
• E … ポリエチレンシース

答え：ロ　600V架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル

⑥の図記号

⑥はVVFケーブルどうしを接続するための VVF用ジョイントボックス です。ケーブル工事で電線の接続箇所に使う箱です。

• ジャンクションボックス・プルボックスは金属管工事などで使う別の箱。

答え：ハ　VVF用ジョイントボックス

数え方

複線図を描き、⑦の区間を通る電線（心線）を数えます。電源の行き・帰り、スイッチへの渡り線などを最少になるよう数えると 3本 になります。

答え：ロ　3

配線図の本数問題は、頭の中だけでなく実際に複線図を描いて数えるのが確実です。

⑧の図記号

⑧の図記号は ◆（黒く塗りつぶしたひし形） で、ワイドハンドル形点滅器（ハンドル部分が大きい壁スイッチ）を表します。

一般形の点滅器は ●（黒丸）、ワイドハンドル形は ◆（ひし形）で描き分けます。調光器は、記号を斜めの矢印が貫く形になります。

選択肢	名称	図記号
イ	一般形調光器	● を斜めの矢印が貫く
ロ	ワイド形調光器	◆ を斜めの矢印が貫く
ハ	一般形点滅器	●（黒丸）
ニ	ワイドハンドル形点滅器	◆（黒ひし形）

答え：ニ　ワイドハンドル形点滅器

ワイドハンドル形は、指1本で押しやすいよう操作部が大きくなったスイッチで、住宅で広く使われています。

絶縁抵抗の基準（電技省令）

対地電圧	最小絶縁抵抗
150V以下	0.1MΩ
150V超〜300V以下	0.2MΩ
300V超	0.4MΩ

⑨は単相3線式100/200Vの回路です。200Vの機器でも、各電線の 対地電圧は100V（150V以下）なので、必要な絶縁抵抗の最小値は 0.1MΩ です。

答え：イ　0.1

D種接地工事

300V以下の低圧機器の接地は D種接地工事 です。接地抵抗は原則100Ω以下ですが、漏電遮断器（動作時間0.5秒以内）が設置されている場合は 500Ω以下 でよいとされています。

この回路には漏電遮断器（分電盤の BE）があるので、許容される最大値は 500Ω です。

答え：ニ　D種接地工事 500Ω

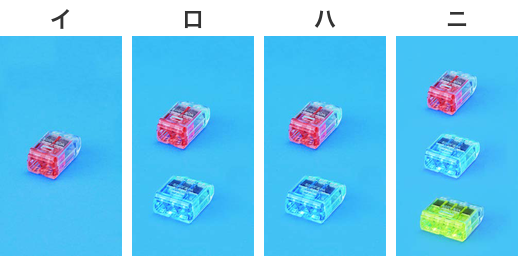

差込形コネクタの選び方

差込形コネクタは、1か所で接続する電線の本数に合わせて「2本用」「3本用」などを選びます。複線図で⑪のボックス内の各接続点の電線本数を数えます。

⑪では、2本接続が3か所、3本接続が1か所になるので、2本用3個・3本用1個 が必要です。

答え：ハ　2本用3個・3本用1個

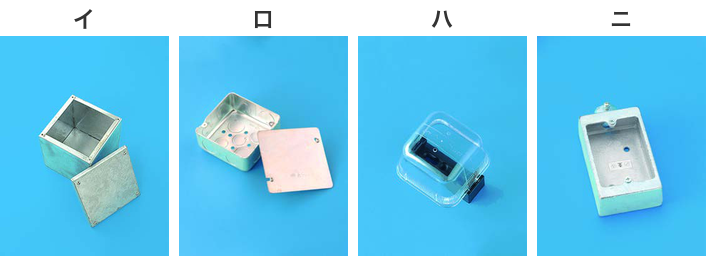

⑫の図記号

⑫の図記号は「□」（正方形）で、アウトレットボックス（ジョイントボックス） を表します。天井裏などで電線どうしを接続するときに使う金属製の箱で、写真はロです。

まぎらわしいボックス類の図記号（JIS C 0303）：

図記号	名称	写真
□（正方形のみ）	アウトレットボックス	ロ
□ の中に ×	プルボックス	イ
○ に斜線	VVF用ジョイントボックス	ハ

ニの露出スイッチボックスは、金属管工事で壁面に露出させて取り付けるボックスです。

答え：ロ　金属製アウトレットボックス

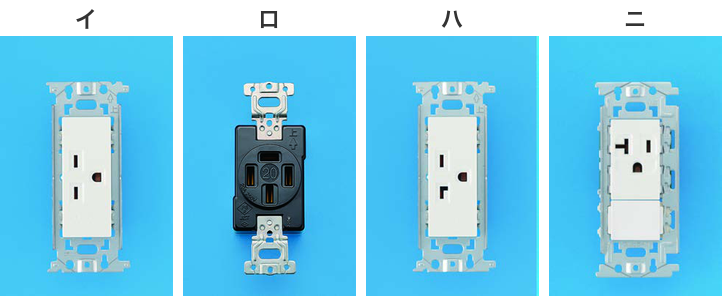

⑬の図記号

⑬のコンセントには「20A 250V E」の傍記があります。E は接地極付（アース極入り）という意味なので、⑬は 接地極付コンセント 20A 250V（1口）です。ルームエアコンなどの200V機器用に使われます。

選択肢	写真のコンセント	判定
イ	接地極付 15A 250V	定格電流が15Aなので ✗
ロ	接地3P 20A 250V（三相用）	三相動力用なので ✗
ハ	接地極付 20A 250V	○
ニ	接地極付 20A 125V	定格電圧が125Vなので ✗

見分け方：20A 250V用はかぎ形（L形）の刃受、20A 125V用はT形の刃受、三相用は丸形で穴が4つあります。

答え：ハ　接地極付コンセント 20A 250V

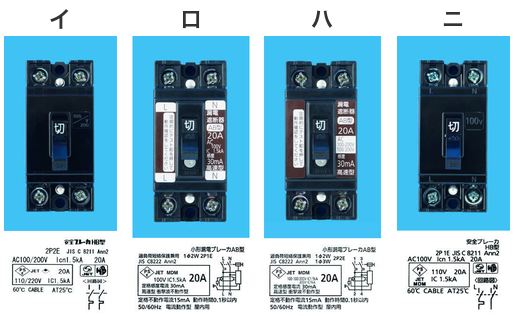

⑭の図記号

⑭は2階ルームエアコン用の200V回路の遮断器です。200V回路は2本とも電圧がかかるため、2P2E（2極2素子）の配線用遮断器 AC100/200V 20A を使います。

• 2P1E は100V回路用（片方の極だけ素子がある）。
• ⑭は漏電遮断器ではなく配線用遮断器です。

答え：イ　2P2E 配線用遮断器 AC100/200V 20A

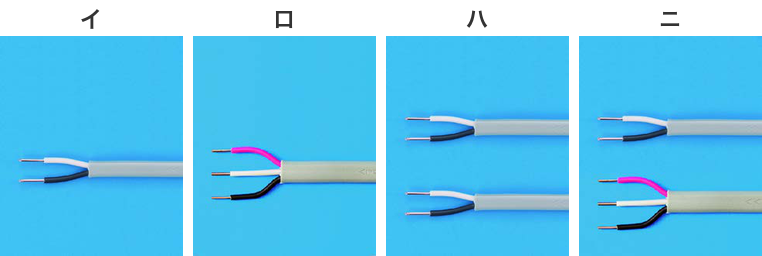

心線数の数え方

複線図を描き、⑮の区間に必要な電線を最少で数えます。3路スイッチの渡り線などが必要になるため、黒・白・赤の3心（VVF3C） が必要です。

答え：ロ　VVF 黒・白・赤の3心

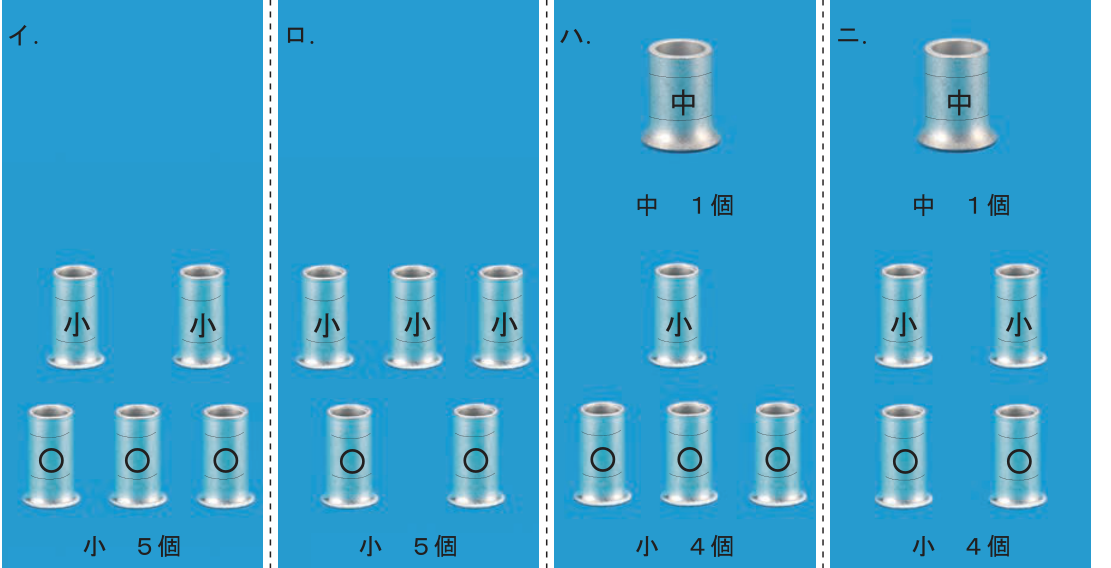

刻印のルール（1.6mmの場合）

使用する電線はすべて VVF1.6（直径1.6mm）です。

• 1.6mm × 2本 → 小スリーブ・刻印「○」
• 1.6mm × 3〜4本 → 小スリーブ・刻印「小」

⑯のボックス内の接続（複線図より）

接続箇所	電線の本数	スリーブと刻印
非接地側電線（黒）の渡り	1.6mm × 3本	小スリーブ「小」
接地側電線（白）の接続	1.6mm × 4本	小スリーブ「小」
器具への帰り線 × 3か所	各 1.6mm × 2本	小スリーブ「○」× 3

合計で 小スリーブ5個（刻印「小」2個・「○」3個） になります。

答え：イ

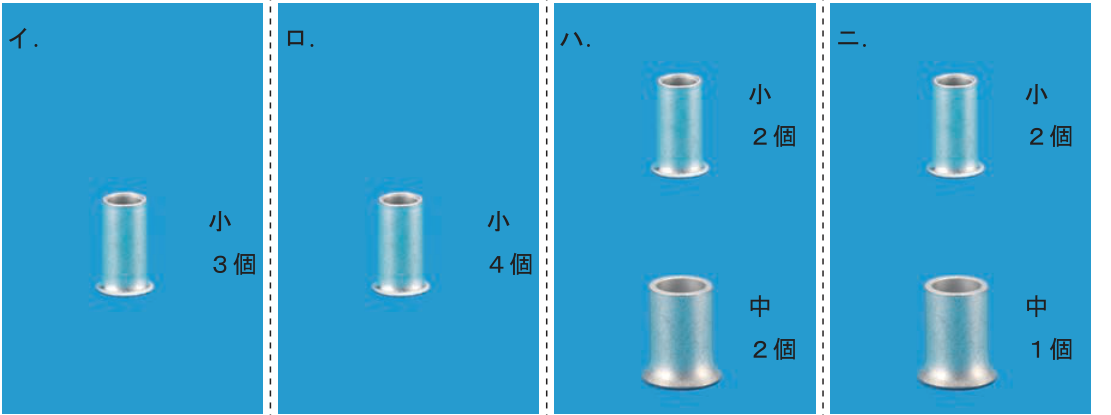

考え方

すべて VVF1.6 です。複線図で⑰の各接続点の電線本数を数え、本数に応じてスリーブの大きさと個数を決めます。

• 1.6mm × 2〜4本 → 小スリーブ
• 1.6mm × 5〜6本 → 中スリーブ

⑰では、本数の少ない接続が2か所（小スリーブ2個）、本数の多い接続が1か所（中スリーブ1個）になります。

答え：ニ　小スリーブ2個・中スリーブ1個

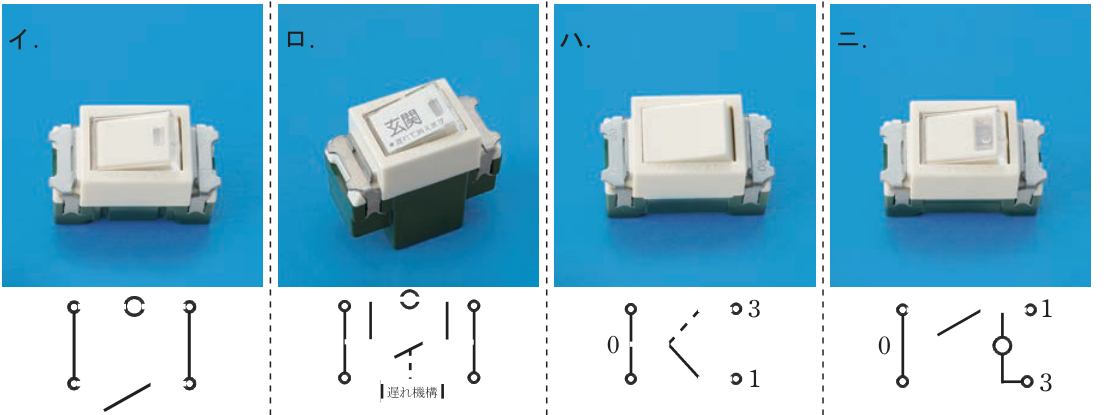

写真のスイッチと配線図の照合

選択肢	写真のスイッチ	配線図では
イ	位置表示灯内蔵スイッチ（ほたるスイッチ）	「H」付きの点滅器記号が どこにもない
ロ	遅延スイッチ（「遅れて消えます」の表示）	玄関の ●D で使用
ハ	3路スイッチ（端子 0・1・3）	「3」付きの点滅器（3路）で使用
ニ	確認表示灯内蔵スイッチ（パイロットランプ付き）	脱衣所の ●L で使用

位置表示灯内蔵スイッチは、スイッチが「切」のときにランプが点いて、暗い場所でスイッチの位置を知らせるものです（ランプが接点と並列に入る）。図記号は ● に「H」ですが、この配線図には登場しません。

答え：イ　位置表示灯内蔵スイッチ

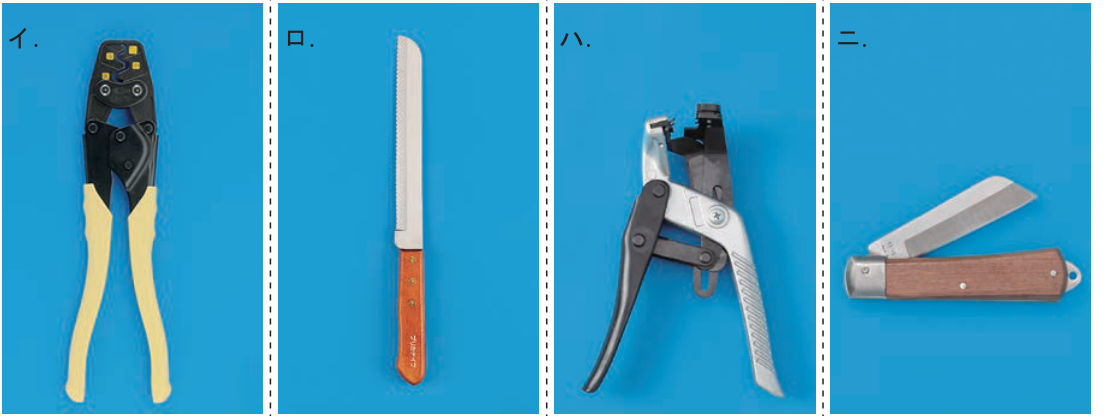

プリカナイフが不要な理由

ロの写真は プリカナイフ です。二種金属製可とう電線管（プリカチューブ）を切断する専用工具ですが、2階部分にプリカチューブの工事はないため、一般的に使いません。

• イ　リングスリーブ用圧着工具（黄色い柄）… ボックス内の圧着接続で使う
• ハ　ワイヤストリッパ … 電線の絶縁被覆のはぎ取りに使う
• ニ　電工ナイフ … ケーブル外装のはぎ取りなどに使う

答え：ロ　プリカナイフ

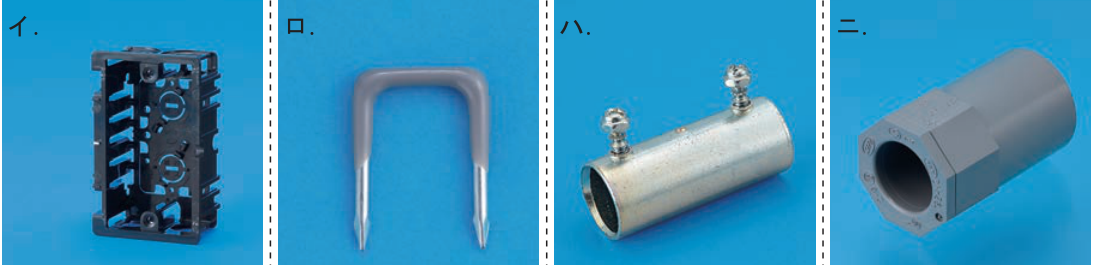

ねじなし電線管用カップリングが不要な理由

ハの写真は ねじなし電線管（E管）どうしを接続するカップリング です（両端に止めネジが付いた金属製の円筒）。この配線図の電線管工事は合成樹脂製可とう電線管（PF管）で、ねじなし電線管は使われていないため、このカップリングは使いません。

• イ　合成樹脂製埋込スイッチボックス … 埋込スイッチ・コンセントの取付けに使う
• ロ　ステープル … VVFケーブルの造営材への固定に使う
• ニ　PF管用カップリング … PF管どうしの接続に使う

答え：ハ　ねじなし電線管用カップリング
