令和6年度下期 第二種電気工事士試験の問題と解説【全50問】

内側から順に合成する

左側：2 Ωと2 Ωの並列

$\frac{2 \times 2}{2 + 2} = 1 \, \Omega$

右側：3 Ωと6 Ωの並列

$\frac{3 \times 6}{3 + 6} = 2 \, \Omega$

この2つは直列なので $1 + 2 = 3 \, \Omega$。

最後に外側の6 Ωと並列

$\frac{3 \times 6}{3 + 6} = 2 \, \Omega$

答え：ロ　2

合成抵抗の問題は「並列を先に片づけて、直列でつなぎ、最後に全体の並列」の順で内側から整理するのがコツです。

抵抗の式

$R = \rho \frac{L}{A}$

抵抗は長さに比例し、断面積（直径の2乗）に反比例します。

AとBを比較する

Bの直径はAの2倍（3.2 ÷ 1.6 = 2）なので、断面積は $2^2 = 4$ 倍。 Bの長さはAの2倍（40 ÷ 20 = 2）。

$\frac{R_A}{R_B} = \frac{L_A / A_A}{L_B / A_B} = \frac{20}{1} \div \frac{40}{4} = \frac{20}{10} = 2$

答え：イ　2

「直径2倍 → 断面積4倍 → 抵抗1/4」。長さ2倍で抵抗2倍なので、合わせて $\dfrac{1}{4} \times 2 = \dfrac{1}{2}$、つまりAはBの2倍です。

ジュールの法則

$Q = I^2 R t \, [\text{J}]$

数値を代入する

電流20 A、接触抵抗0.5 Ω、時間1時間 = 3600秒なので、

$Q = 20^2 \times 0.5 \times 3600 = 400 \times 0.5 \times 3600 = 720\,000 \, \text{J} = 720 \, \text{kJ}$

答え：ハ　720

$I^2Rt$ に入れるだけの定番問題です。単位が kJ で問われているので、最後に1 000で割るのを忘れずに。

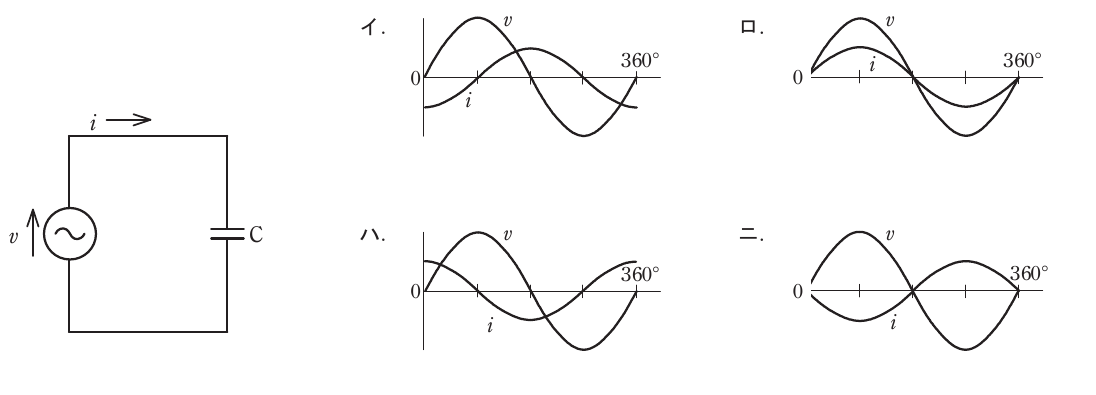

コンデンサ（C）だけの回路

コンデンサに正弦波交流電圧を加えると、電流は電圧より 90°（1/4周期）進みます。

波形の見分け方

正しい波形は、電流 $i$ の山が電圧 $v$ の山より90°（グラフの目盛1つ分）左に来ているものです。ハの波形は、$i$ が $v$ より1/4周期先に進んでいるので正解です。

覚え方

• コンデンサ（C）：電流が90°進む
• コイル（L）：電流が90°遅れる

答え：ハ

語呂合わせは「C（シー）は進む、L（エル）は遅れる」。頻出の知識です。

電力量から電力を求める

時間 $t$ [h] の消費電力量が $W$ [kW・h] なので、消費電力は

$P = \frac{W}{t} \, [\text{kW}] = \frac{W \times 10^3}{t} \, [\text{W}]$

三相電力の式から力率を逆算

$P = \sqrt{3} V I \cos\theta \quad \Rightarrow \quad \cos\theta = \frac{W \times 10^3}{\sqrt{3} V I t}$

百分率にするため100倍して、

$\cos\theta \, [\%] = \frac{W}{\sqrt{3} V I t} \times 10^5$

答え：ニ

「電力量 ÷ 時間 = 電力」に直してから三相電力の式に入れるのが手順です。分母に $t$ が入っている選択肢を選びます。

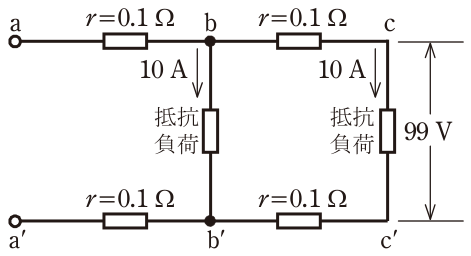

各区間の電流を整理する

• b-c間：c点の負荷電流10 Aが流れる
• a-b間：b点とc点の負荷電流の合計 10 + 10 = 20 A が流れる

区間ごとの電圧降下（往復2本分）

b-c間：$2 \times 0.1 \times 10 = 2$ V → bb′間の電圧 = 99 + 2 = 101 V

a-b間：$2 \times 0.1 \times 20 = 4$ V → aa′間の電圧 = 101 + 4 = 105 V

答え：ニ　105

負荷が2段ある回路は「区間ごとに流れる電流が違う」のがポイント。電源に近い区間ほど電流が大きくなります。

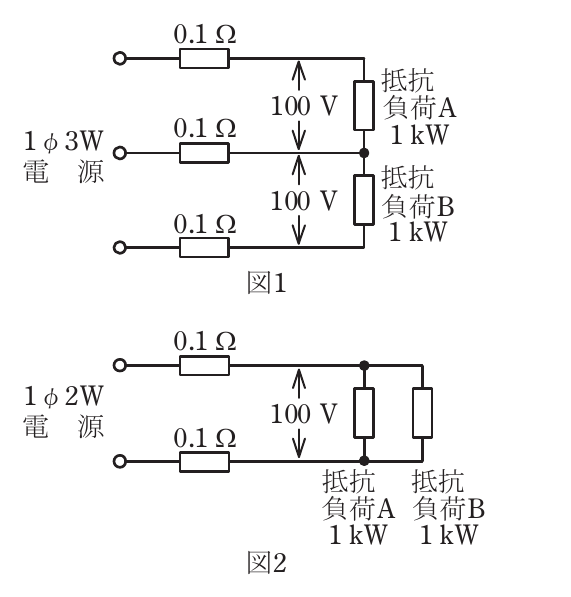

図1（単相3線式）の損失

負荷A・Bとも100 Vで1 kW → 各10 A。上下の負荷が等しい（平衡）ので中性線の電流は0。

$P_1 = 2 \times 10^2 \times 0.1 = 20 \, \text{W}$

図2（単相2線式）の損失

2 kW分を100 Vで供給するので電流は20 A。

$P_2 = 2 \times 20^2 \times 0.1 = 80 \, \text{W}$

比較

$\frac{P_2}{P_1} = \frac{80}{20} = 4 \, \text{倍}$

答え：ニ　4倍になる。

この結果は「単相3線式は2線式より損失が小さく効率が良い」ことを示す代表例です。逆向き（2線式→3線式で1/4倍）でも出題されます。

計算の手順

断面積5.5 mm²の600Vビニル絶縁電線の許容電流（がいし引き配線時）は 49 A です。

金属管に4本収めるときの電流減少係数0.63を掛けます。

$49 \times 0.63 = 30.87 \fallingdotseq 31 \, \text{A}$

（小数点以下は7捨8入で処理します）

答え：ハ　31

より線の基準許容電流「2 mm²→27 A、3.5 mm²→37 A、5.5 mm²→49 A」も、単線の「1.6 mm→27 A、2.0 mm→35 A」とあわせて覚えておきましょう。

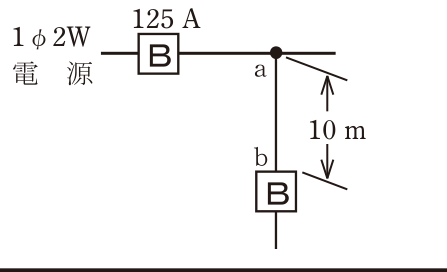

分岐回路の過電流遮断器の施設ルール

幹線から分岐した電線に過電流遮断器を施設する位置によって、電線に必要な許容電流が変わります。

分岐点から遮断器までの距離	電線の許容電流
3 m以下	制限なし
8 m以下	幹線の遮断器の定格の35 %以上
8 m超過	幹線の遮断器の定格の55 %以上

適用する

分岐点から10 m（8 m超過）の位置に遮断器を施設するので、

$125 \times 0.55 = 68.75 \fallingdotseq 69 \, \text{A}$

答え：ハ　69

「3 m・8 m」「35 %・55 %」の数字の組合せは頻出です。必ずセットで覚えましょう。

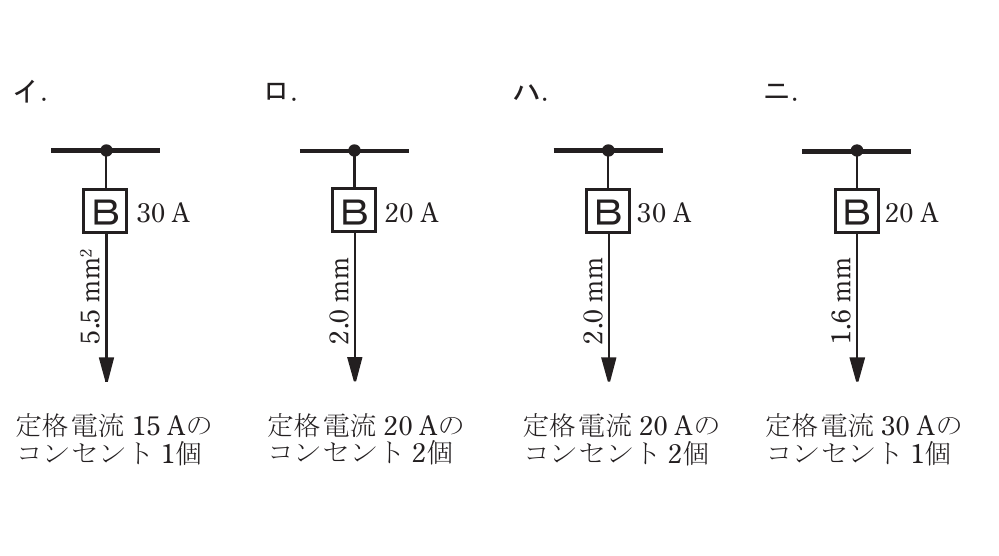

分岐回路の基本ルール

遮断器の定格	電線の太さ	コンセントの定格
20 A	1.6 mm以上	20 A以下
30 A	2.6 mm（5.5 mm²）以上	20 A以上30 A以下

各選択肢をチェック

• イ：30 A遮断器＋5.5 mm²＋15 Aコンセント → コンセントは20 A以上が必要。不適切
• ロ：20 A遮断器＋2.0 mm＋20 Aコンセント2個 → すべて条件を満たす。適切
• ハ：30 A遮断器＋2.0 mm → 電線は2.6 mm以上が必要。不適切
• ニ：20 A遮断器＋30 Aコンセント → コンセントは20 A以下。不適切

答え：ロ

「30 A回路は太い電線（2.6 mm以上）と20〜30 Aのコンセント」。毎回ほぼ同じパターンで出題されます。

プルボックスとは

多数の金属管が集合する場所で、電線の引き入れ（通線）を容易にするために設ける大形の金属製の箱です。管の集合部で電線を一度引き出してから次の管へ通せるので、長い区間や曲がりの多い配管でも通線できます。

ほかの選択肢

• イ：分電盤は遮断器を集めて収める盤
• ハ：フィクスチュアスタッドは照明器具をボックスに吊り下げるための金具
• ニ：スイッチボックスは点滅器やコンセントを収める小形の箱

答え：ロ　プルボックス

「プル（pull）＝引っ張る」の名前どおり、通線のための箱と覚えましょう。

CVケーブルの最高許容温度

600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）の絶縁物（架橋ポリエチレン）の最高許容温度は 90 ℃ です。

主な電線・ケーブルの最高許容温度

種類	最高許容温度
IV・VVF・VVR（ビニル）	60 ℃
HIV（二種ビニル）	75 ℃
CV（架橋ポリエチレン）	90 ℃

答え：ハ　90

「ビニル60・HIV75・架橋ポリエチレン90」の3点セットで覚えましょう。CVが高温に強いぶん、同じ太さでも許容電流が大きくなります。

ノックアウトパンチャとは

金属製キャビネット（分電盤の箱など）や金属製ボックスに、電線管を通すための穴を開ける工具です。油圧の力でダイスを引き寄せて鋼板を打ち抜きます。

ほかの選択肢

• ロ：太い電線の圧着接続 → 手動油圧式圧着器
• ハ：コンクリート壁の穴あけ → 振動ドリル・ハンマドリル
• ニ：太い電線管の曲げ → パイプベンダ（油圧式）

答え：イ

「ノックアウト＝打ち抜く」。金属の板に丸穴を開ける工具、と用途で覚えましょう。

同期速度の式

$N_s = \frac{120 f}{p} \, [\text{min}^{-1}]$

（$f$：周波数 [Hz]、$p$：極数）

数値を代入する

$N_s = \frac{120 \times 60}{6} = 1\,200 \, \text{min}^{-1}$

実際の回転速度はすべり分だけこれよりわずかに遅くなりますが、最も近いのは1 200 min⁻¹です。

答え：ロ　1 200

「120f/p」は誘導電動機の最重要公式。極数が多いほど遅く、周波数が高いほど速く回ります。

配線用遮断器の動作時間の規定（定格30 A以下）

流れる電流	動作しなければならない時間
定格の1.25倍	60分以内
定格の2倍	2分以内

適用する

定格20 Aに25 Aが流れた場合、$25 \div 20 = 1.25$ 倍なので、60分以内に自動的に動作しなければなりません。

答え：ハ　60

「1.25倍で60分、2倍で2分」（定格30 A以下の場合）。定格30 A超50 A以下では「1.25倍で60分、2倍で4分」になります。

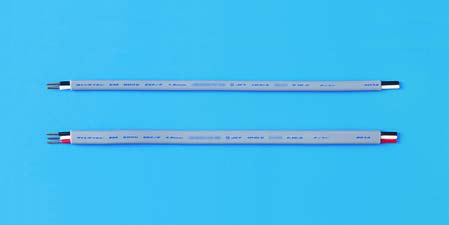

表面の表示から読み取る

表面の「EM 600V EEF/F」の表示がポイントです。

• EM ＝ エコマテリアル（環境配慮形）
• E ＝ ポリエチレン絶縁
• E ＝ 耐燃性ポリエチレンシース
• F ＝ 平形

つまり600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形（通称：エコケーブル、EM-EEF）です。「タイネン（耐燃）」の表示もヒントになります。

ほかの選択肢

• ロ：VVFなら表示は「VVF」
• ニ：架橋ポリエチレン絶縁なら「CV」や「EM-CE」

答え：ハ

焼却時に有害ガスが出にくい環境配慮形ケーブルで、見た目はVVFに似ていますが表示で区別します。

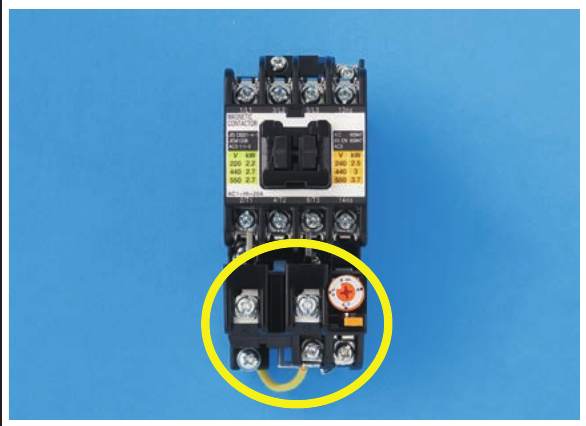

写真の器具

写真全体は電磁開閉器で、○で囲まれた下側の部分が熱動継電器（サーマルリレー）です。電流の整定ダイヤル（オレンジ色）が目印です。

電磁開閉器の構成

$\text{電磁開閉器} = \text{電磁接触器（上部）} + \text{熱動継電器（下部）}$

• 電磁接触器：コイルの電磁力で接点を開閉する
• 熱動継電器：過負荷電流による熱でバイメタルが動作し、電動機を保護する

答え：ニ　熱動継電器

電動機の過負荷保護は熱動継電器の役割。「上が接触器、下がサーマル」と写真の位置関係で覚えましょう。

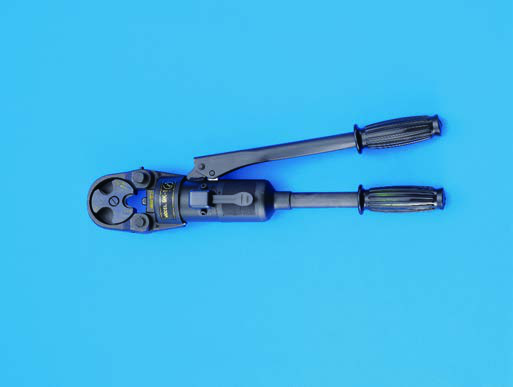

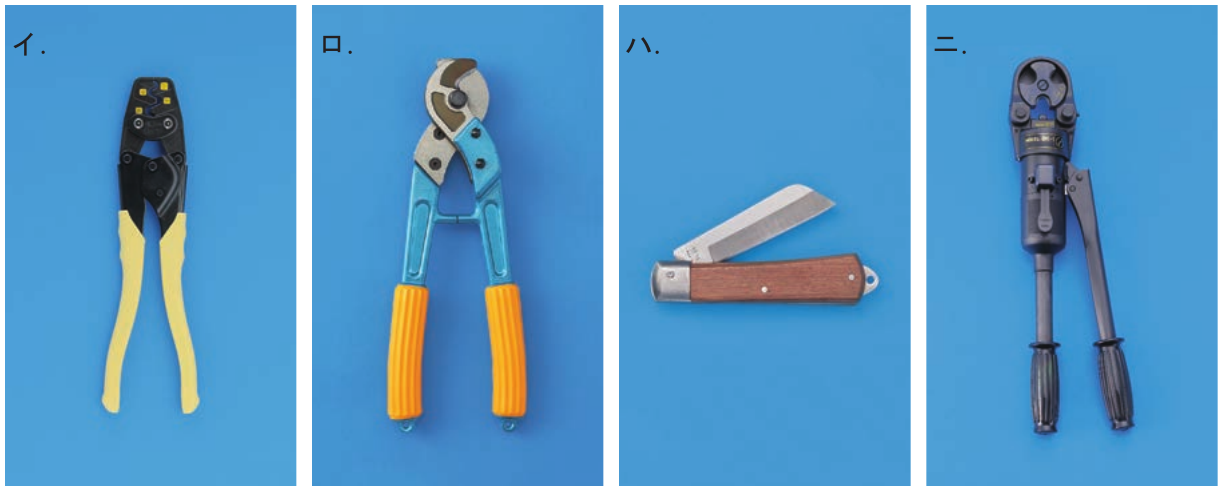

写真の工具

写真は手動油圧式圧着器です。2本のハンドルを繰り返し握ると油圧が働き、大きな力で圧着ダイスを閉じます。太い電線（14 mm²以上など）をP形スリーブや圧着端子で接続するときに使います。

見分けるポイント

• 先端に圧着ダイス（凹凸の金型）がある → 圧着器
• 刃があれば手動油圧式カッタ（ロ）
• 丸い打ち抜きダイスならノックアウトパンチャ（ハ）
• 圧縮ダイスなら圧縮器（ニ）

答え：イ

細い電線用のリングスリーブには手のひらサイズの圧着工具（黄色い柄）、太い電線には油圧式。太さで工具を使い分けます。

絶縁テープの巻き方のルール

接続部分の絶縁は、元の絶縁被覆と同等以上にする必要があります。

• ビニルテープ（厚さ約0.2 mm）：半幅以上重ねて2回（4層）以上巻く
• 黒色粘着性ポリエチレン絶縁テープ（厚さ約0.5 mm）：半幅以上重ねて1回（2層）以上巻く
• 差込形コネクタ・絶縁キャップ：それ自体が絶縁物なのでテープ巻き不要

各選択肢を判定する

• イ：差込形コネクタはテープ不要 → 適切
• ロ：厚手（0.5 mm）テープを1回（2層） → 適切
• ハ：ビニルテープ（0.2 mm）を1回（2層）だけ → 2回（4層）以上必要なので不適切
• ニ：絶縁キャップを被せた → 適切

答え：ハ

「薄いテープ（0.2 mm）は4層以上、厚いテープ（0.5 mm）は2層以上」。層の合計厚さで考えると覚えやすいです。

イが不適切である理由

ライティングダクト工事は、展開した場所または点検できる隠ぺい場所（いずれも乾燥した場所）にしか施設できません。点検できない隠ぺい場所は不可です。

どの場所でもできる工事

ケーブル工事・金属管工事・合成樹脂管工事（CD管を除く）の3つは、湿気の多い場所や点検できない隠ぺい場所を含め、ほぼすべての場所に施設できます（ロ・ハ・ニはこれに該当し適切）。

答え：イ

「万能3工事（ケーブル・金属管・合成樹脂管）」とそれ以外を分けて覚えるのが効率的です。ライティングダクトは露出専用と考えましょう。

住宅の屋内電路の原則と例外

住宅の屋内電路の対地電圧は原則150 V以下ですが、定格消費電力2 kW以上の機器なら、次の条件をすべて満たせば対地電圧300 V以下にできます。

• 専用の開閉器および過電流遮断器を施設する
• 漏電遮断器を施設する
• 機器と配線を直接接続する（コンセントは使用不可）

各選択肢を判定する

• イ・ハ：コンセントを使用しているため不適切
• ロ：専用の漏電遮断器（過負荷保護付）＋直接接続 → 適切
• ニ：開閉器のみで過電流遮断器・漏電遮断器がないため不適切

答え：ロ

2.5 kWの三相エアコンは「直接接続＋漏電遮断器」がセット。コンセントが出てきたら誤り、と覚えましょう。

D種接地工事の省略条件（主なもの）

• 乾燥した場所の金属管：対地電圧にかかわらず長さ4 m以下、対地電圧150 V以下なら8 m以下で省略可
• 乾燥した木製の床など絶縁物の上で取り扱う機器 → 省略可
• 定格感度電流15 mA以下・動作時間0.1秒以下の漏電遮断器付き → 省略可。ただし水気のある場所は除く

各選択肢を判定する

• イ：乾燥した場所・長さ3 m（4 m以下）の金属管 → 省略できる
• ロ：水気のある場所のコンクリート床の電動機の鉄台 → 高感度の漏電遮断器があっても省略できない
• ハ：乾燥した木製の床の上で取り扱う機器 → 省略できる
• ニ：乾燥した場所・対地電圧100 V・長さ7 m（8 m以下）の金属管 → 省略できる

答え：ロ

「水気のある場所だけは絶対に省略不可」。これが最優先ルールです。

ロが不適切である理由

薄鋼電線管相互の接続にはカップリング（同種の管どうし用）を使います。コンビネーションカップリングは、可とう電線管と金属管など異なる種類の管どうしを接続する材料なので、薄鋼電線管相互の接続には不適切です。

ほかの選択肢

• イ：25 mm管に8 mm²×3本 → 管の太さに対して適切な本数。適切
• ハ：管とボックスの接続部にロックナット → 標準的な固定方法。適切
• ニ：ノーマルベンド（直角曲げ管）で屈曲2箇所 → 適切

答え：ロ

「相互接続＝カップリング、異種管＝コンビネーション、ボックスへ＝コネクタ＋ロックナット」と役割で整理しましょう。

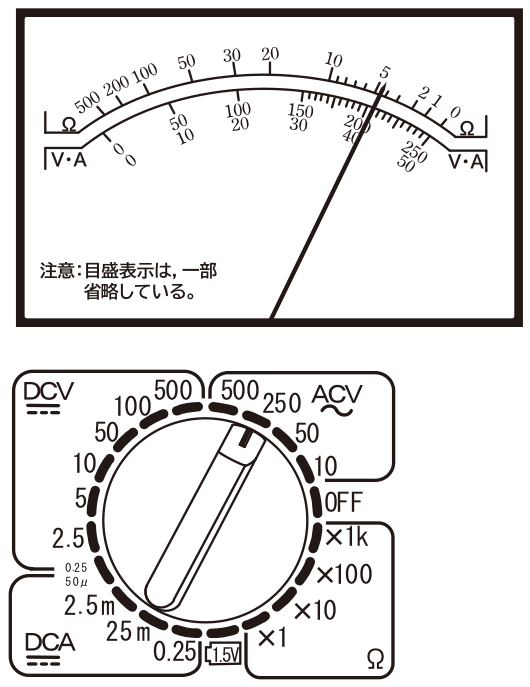

レンジの確認

切換つまみは ACV（交流電圧）の250 レンジを選択しています。したがって測定しているのは交流電圧で、最大250 Vの目盛を読みます。

指示値を読む

250目盛のスケールで指針は205付近を指しています。

$\text{測定値} = \text{交流 205 V}$

答え：ハ　交流205 V

回路計の読み取り問題は「①つまみがDCVかACVかΩか」「②選んだレンジに対応する目盛の列はどれか」の2段階で確実に解けます。

ハが誤りである理由

絶縁抵抗計の定格測定電圧（出力電圧）は直流電圧です。交流ではありません。直流を加えることで、絶縁物に流れるわずかな漏れ電流から絶縁抵抗を測定します。

ほかの選択肢

• イ：ディジタル形とアナログ形（指針形）がある → 正しい
• ロ：測定前の電池確認 → 正しい
• ニ：電子機器のある回路では機器を損傷させない定格測定電圧を選ぶ → 正しい

答え：ハ

「絶縁抵抗計の出力は直流」。毎年のように問われる頻出知識です。

(A) 絶縁抵抗

使用電圧300 V超の低圧電路 → 0.4 MΩ以上

(B) 接地工事の種類

300 Vを超える低圧の機器の金属製外箱 → C種接地工事（300 V以下ならD種）

(C) 接地抵抗値

C種は原則10 Ω以下。地絡時0.5秒以内に遮断する装置があれば500 Ωに緩和されますが、この問題は「動作時間0.5秒を超える」とあるので緩和されず、10 Ωのままです。

答え：イ　(A)0.4，(B)C種，(C)10

「0.5秒以内なら500 Ω」の緩和条件が使えるかどうかを問題文で必ず確認しましょう。

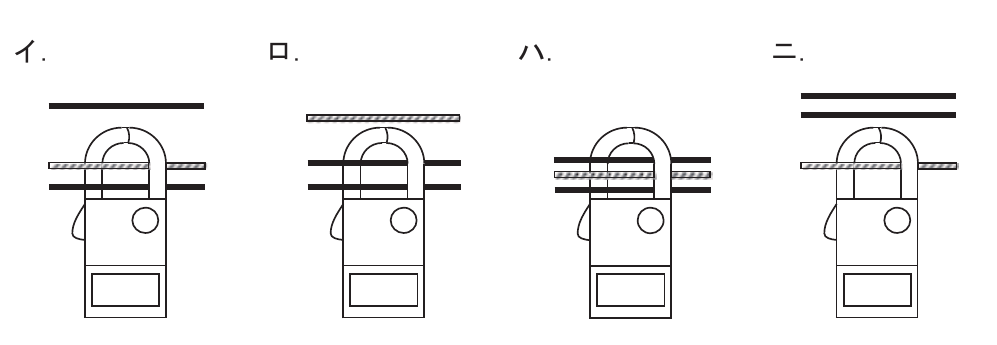

漏れ電流測定の原則

クランプ形漏れ電流計で漏れ電流を測定するには、回路の電線をすべて（中性線を含めて）一括でクランプします。

往きと帰りの電流はふつう打ち消し合って合計0になりますが、漏電があるとその分だけ差が生じ、それが漏れ電流として表示されます。

各選択肢

単相3線式なので、3本すべてをクランプしているハが正解です。1本だけ、または2本だけをクランプすると、負荷電流が含まれてしまい漏れ電流を測定できません。

答え：ハ

「漏れ電流＝全部まとめて挟む」「負荷電流＝1本だけ挟む」。挟む本数で測れるものが変わります。

電気工事士の資格が必要な作業と不要な（軽微な）作業

資格が必要な作業の例：配電盤を造営材に取り付ける、電線管を曲げる・ねじを切る、電線管に電線を収める、接地極を埋設する、電線相互を接続する など

資格が不要な作業の例：地中電線用の管・暗きょの設置、電力量計や電流制限器の取付け、差込み接続器にコードを接続する、電線を支持する柱・腕木の設置 など

各選択肢を判定する

• イ：配電盤の取付け（要）＋電線管を曲げる（要） → 両方とも資格が必要
• ロ：地中電線用の管の設置（不要）＋電力量計の取付け（不要）
• ハ：柱の設置（不要）＋電線管に電線を収める（要）
• ニ：接地極の埋設（要）＋差込み接続器へのコード接続（不要）

答え：イ

特定電気用品とは

構造や使用方法から危険・障害の発生するおそれが多い電気用品で、ひし形の＜PS＞Eマークが付きます。

A〜Dを判定する

• A：配線用遮断器（定格100 A以下） → 特定電気用品
• B：リモートコントロールリレー → 特定以外の電気用品
• C：ライティングダクト → 特定以外の電気用品
• D：差込み接続器（定格50 A以下） → 特定電気用品

答え：ロ　A，D

特定電気用品の代表例：電線・ヒューズ・配線用遮断器・漏電遮断器・差込み接続器・タイムスイッチなど「電気の安全に直結するもの」。ダクトやリレーのような器具類は特定以外が多いです。

電圧の種別（電気設備技術基準）

区分	交流	直流
低圧	600 V以下	750 V以下
高圧	600 V超え7 000 V以下	750 V超え7 000 V以下
特別高圧	7 000 V超え	7 000 V超え

答え：ロ　低圧は600 V以下，高圧は600 Vを超え7 000 V以下

「交流600・直流750・特別高圧はどちらも7 000超え」。750 Vは直流の数字なので、交流の問題で750 Vが出てきたら誤りです。

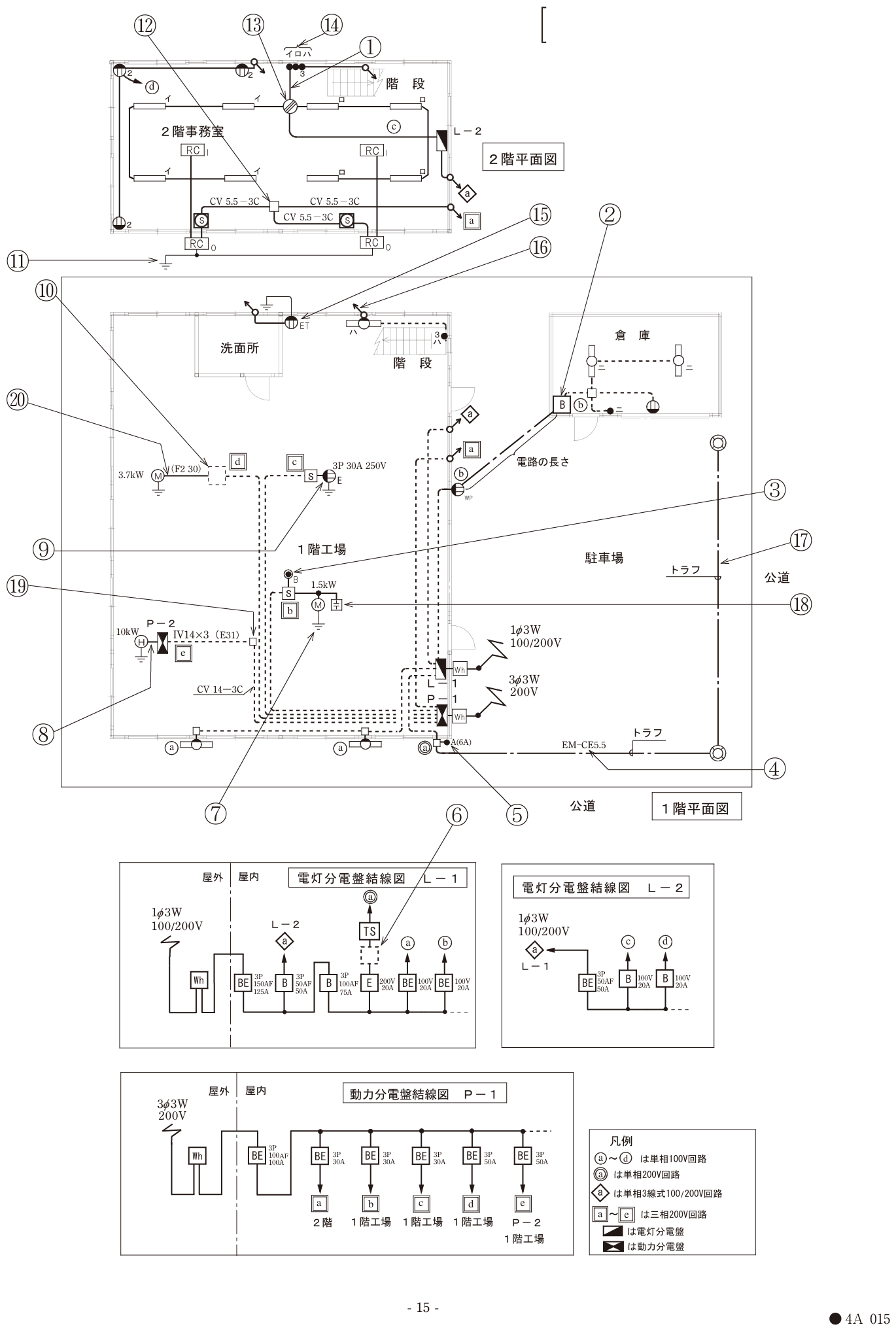

考え方

①の部分について複線図を描いて数えます。

1. 電源の接地側（白）は照明器具へ直接つなぐ
2. 電源の非接地側（黒）はスイッチへつなぐ
3. スイッチから照明器具へ「帰り線」をつなぐ

①の区間は複数の回路・スイッチの線が通るため、接地側・非接地側・帰り線を数え上げると最少で4本必要になります。

答え：ロ　4

電線本数の問題は、①の区間に「どの線が通らなければならないか」を複線図で1本ずつ数えるのが確実です。3路スイッチ間は3本、それに別回路の線が加わると4本以上になります。

引込口開閉器の省略条件

屋内電路（使用電圧300 V以下）で、次の条件を満たすときは引込口開閉器を省略できます。

• ほかの屋内電路（15 A以下の過電流遮断器、または15 A超20 A以下の配線用遮断器で保護されているもの）に接続されている
• 電路の長さが 15 m以下

適用する

工場と倉庫の間の電路の長さが15 m以下であれば、倉庫側の引込口開閉器を省略できます。

答え：ハ　15

「20 A以下の遮断器で保護＋15 m以下なら開閉器省略OK」。屋外灯や車庫・物置への配線でよく出る数字です。

③の図記号

③の図記号は、押しボタンの記号に傍記Bが付いたもので、電磁開閉器用押しボタンを表します。電動機の始動（ON）・停止（OFF）を電磁開閉器に指令するためのボタンです。

配線図での位置関係

③は電動機（M）と電磁開閉器（S）の近くに描かれており、「押しボタン → 電磁開閉器 → 電動機」という制御の流れからも判断できます。

答え：ハ　電磁開閉器用押しボタン

押しボタンの図記号は「●を含む記号＋傍記」で種類を区別します。傍記Bが電磁開閉器用の目印です。

④の表記

④の配線には「EM-CE」の表記があります。

• EM ＝ エコマテリアル（環境配慮形）
• C ＝ 架橋ポリエチレン絶縁
• E ＝ 耐燃性ポリエチレンシース

つまり600V架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブルです。

紛らわしい記号の整理

記号	名称
EM-EEF	600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形
EM-CE	600V架橋ポリエチレン絶縁耐燃性ポリエチレンシースケーブル
CV	600V架橋ポリエチレン絶縁ビニルシースケーブル

答え：ハ

「Cが付いたら架橋ポリエチレン絶縁」と覚えると、EM-EEFとEM-CEを取り違えません。

⑤の図記号

⑤の図記号は、点滅器の記号に傍記A（と定格電流）が付いたもので、自動点滅器を表します。周囲の明るさをセンサで検知し、暗くなると自動で点灯、明るくなると消灯させるスイッチです。屋外灯や駐車場の照明に使われます。

点滅器の傍記の整理

傍記	種類
A（3A など定格電流付き）	自動点滅器
P	プルスイッチ
T	タイマ付スイッチ
R	リモコンスイッチ

答え：ニ　自動点滅器

「A＝オート（自動）」と覚えましょう。屋外灯の回路に付いていたらまず自動点滅器です。

⑥の回路

⑥は単相200 V回路の過電流遮断装置の位置です。単相200 V回路は2本とも電圧線（対地電圧105 V前後の非接地側電線）です。

ニが施設してはならない理由

2極1素子（2P1E）の配線用遮断器は、片方の極にしか過電流検出素子がありません。素子のない極は接地側電線（中性線）に接続するのが前提なので、両線とも電圧線である200 V回路には施設できません。

ほかの選択肢

• イ・ハ：2極ともヒューズ付きのナイフスイッチ・カットアウトスイッチ → 両極で遮断できるためOK
• ロ：2極2素子（2P2E）の配線用遮断器 → 両極に素子がありOK

答え：ニ

「200 V回路に2P1Eは禁止」。100 V回路なら2P1Eでも（素子なし極を接地側につなげば）使えます。

接地工事の種類

⑦は300 V以下の機器の接地なのでD種接地工事です。

接地線の太さ

D種（およびC種）接地工事の接地線は、軟銅線で直径 1.6 mm以上です。

接地抵抗の最大値

D種は原則100 Ω以下ですが、この回路には0.5秒以内に動作する漏電遮断器が施設されているため、500 Ω以下に緩和されます。

答え：ロ　1.6 mm，500 Ω

「接地線1.6 mm以上」は固定、「100 Ωか500 Ωか」は漏電遮断器（0.5秒以内）の有無で決まる、という2段構えで解きます。

絶縁抵抗の基準値

電路の区分	絶縁抵抗値
対地電圧150 V以下（100 V回路）	0.1 MΩ以上
150 V超え300 V以下（200 V回路）	0.2 MΩ以上
300 V超え	0.4 MΩ以上

適用する

⑧は三相3線式200 Vの回路で、対地電圧は200 V（150 V超え300 V以下）なので、0.2 MΩ以上必要です。

答え：ロ　0.2

単相3線式100/200 Vの200 V回路は対地電圧105 Vなので0.1 MΩですが、三相200 V（デルタ結線）は対地電圧も200 Vなので0.2 MΩ。ここが引っかけどころです。

⑨のコンセント

⑨は「3P 30A 250V 接地極付（E）」のコンセント、つまり三相200 V・30 A・接地極付です。

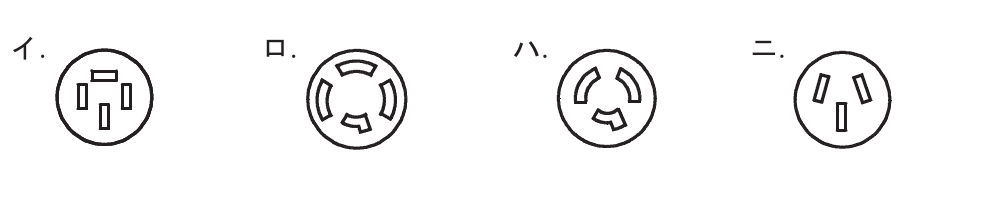

極配置の見分け方

三相用（3P）接地極付は刃受が4つ（電圧側3極＋接地極1極）で、イのような平刃の配置になります。

• ロ・ハ：引掛形（円弧状の刃受）→ 傍記にTが付く引掛形コンセント用
• ニ：刃受3つ → 単相250 V接地極付など

答え：イ

コンセントの極配置は「口数（2P/3P）」「接地極の有無」「引掛形かどうか」の3点で絞り込めます。三相＝刃受3＋接地の4穴です。

⑩に取り付ける機器

⑩は電動機（3.7 kW）の回路に取り付けるモータブレーカ（電動機保護兼用配線用遮断器）です。

図記号

モータブレーカの図記号は、配線用遮断器のBの縦線が枠の上下に突き抜けた形（イ）です。

ほかの選択肢

• ロ：BE → 過負荷保護付漏電遮断器
• ハ：丸にSを箱で囲んだもの → 開閉器（電磁開閉器）
• ニ：S → 開閉器

答え：イ

「B＝配線用遮断器、Bの縦棒突き抜け＝モータブレーカ、BE＝漏電遮断器（過負荷保護付）」の3つはセットで覚えましょう。

⑪の測定

⑪は接地工事の接地抵抗の測定なので、接地抵抗計（アーステスタ）を使います。

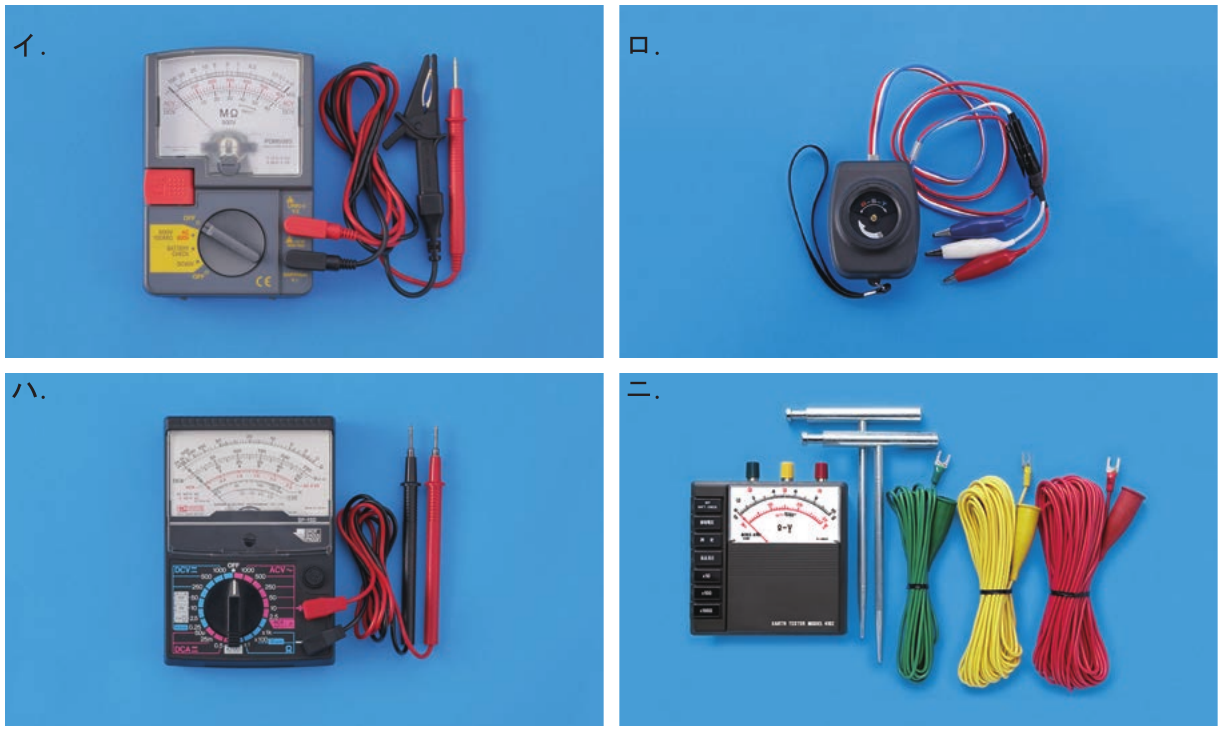

接地抵抗計の見分け方（ニの写真）

• 補助接地棒2本が付属している
• リード線が緑・黄・赤の3本（E・P・C端子用）

この2点が最大の特徴です。測定時は被測定接地極（E）から10 mずつ離して補助接地極（P・C）を打ち込みます。

ほかの選択肢

• イ：絶縁抵抗計（MΩ表示）
• ロ：検相器（三相の相順を確認する測定器）
• ハ：アナログ式回路計（テスタ）

答え：ニ

「棒2本と3色のリード線が写っていたら接地抵抗計」。写真鑑別の定番です。

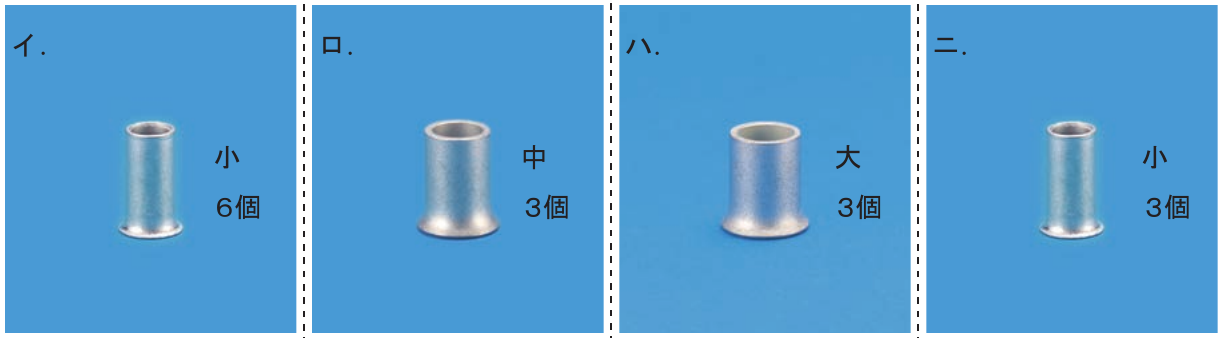

⑫のボックス内の接続

⑫のジョイントボックスには CV5.5-3C（断面積5.5 mm²・3心）のケーブルが3方向から集まっており、心線ごとに 5.5 mm² × 3本 の接続が3か所できます。

スリーブの選定

5.5 mm²を3本まとめる接続は、小・中スリーブの適用範囲を超えるため大スリーブを使います。

$\text{大スリーブ} \times 3 \, \text{個}$

答え：ハ

リングスリーブは「小＝1.6 mm×2〜4本など細線の組合せ」「中＝2.0 mm×2本以上を含む組合せ」「大＝5.5 mm²×3本などさらに太い組合せ」。太いより線の接続が出たら大スリーブを疑いましょう。

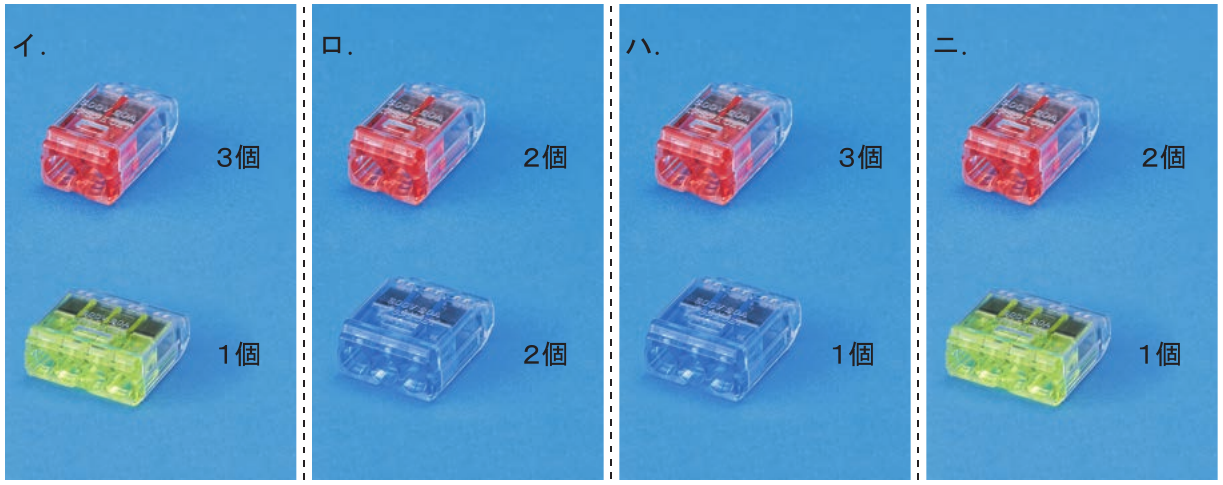

考え方

⑬のVVF用ジョイントボックス内について複線図を描き、接続点ごとの電線本数を数えます。

このボックス内の接続は次の4か所です。

• 2本の接続 … 3か所 → 2本用コネクタ × 3個
• 4本の接続 … 1か所 → 4本用コネクタ × 1個

答え：イ

写真の差込形コネクタは差込口の数（2口・3口・4口）で見分けます。「1接続点に1個、差込口の数＝つなぐ電線の本数」なので、複線図さえ正しく描ければ確実に得点できます。

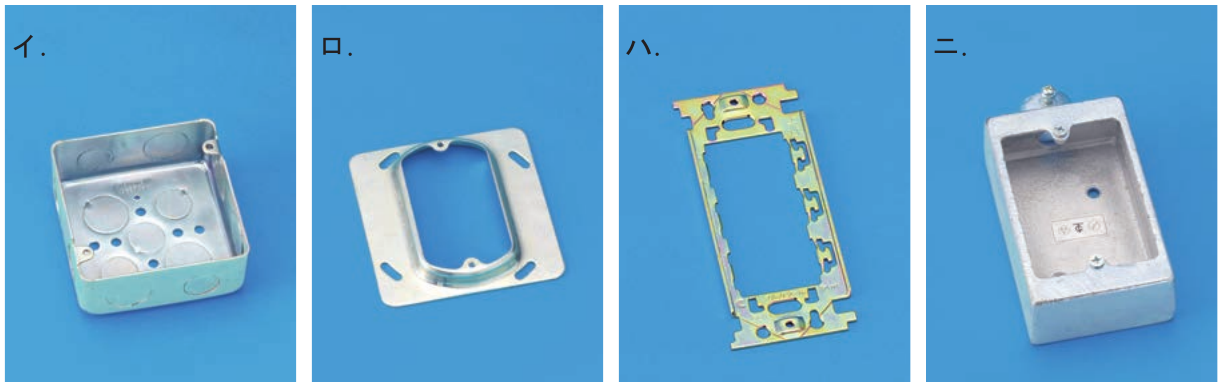

⑭の点滅器

⑭は埋込形の点滅器（3個連用）です。取付けには次の材料を使います。

• アウトレットボックス（イ）：壁内に埋め込み配線を収める
• 塗代カバー（ロ）：ボックスの前面に付け、壁の仕上げ面と高さを合わせる
• 連用取付枠（ハ）：スイッチ3個を枠に取り付けて固定する

ニが使用されない理由

ニは露出スイッチボックス（ねじなし電線管用）です。露出配線でスイッチを取り付けるための箱なので、埋込形の点滅器の工事には使いません。

答え：ニ

「埋込か露出か」で使う材料がまるごと変わります。問題文と図記号から施工方法をまず確認しましょう。

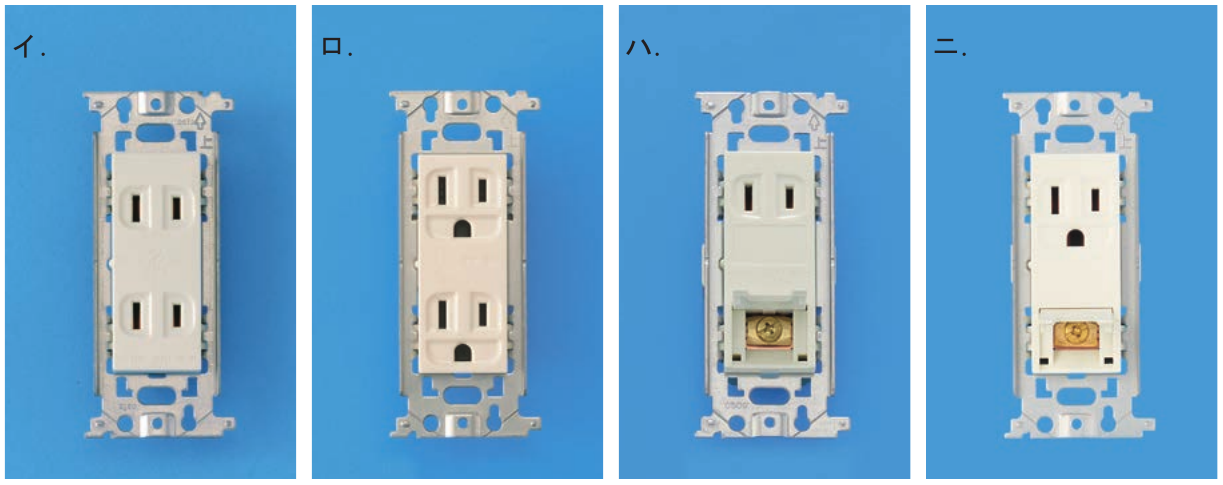

⑮の図記号

⑮のコンセントにはETの傍記があります。

• E ＝ 接地極付
• ET ＝ 接地端子付（この問題ではETのみ → 接地端子付）

写真の見分け方

• イ：ダブルコンセント（刃受2つ×2口、接地なし）
• ロ：接地極付ダブルコンセント（3P刃受×2口）
• ハ：接地端子付コンセント（2P刃受＋ねじ式の接地端子） → 正解
• ニ：接地極付・接地端子付コンセント（3P刃受＋接地端子）

答え：ハ

「接地極＝差込口の3つ目の穴、接地端子＝緑のねじ端子」。傍記E・ET・EETと写真の対応は毎回出る定番です。

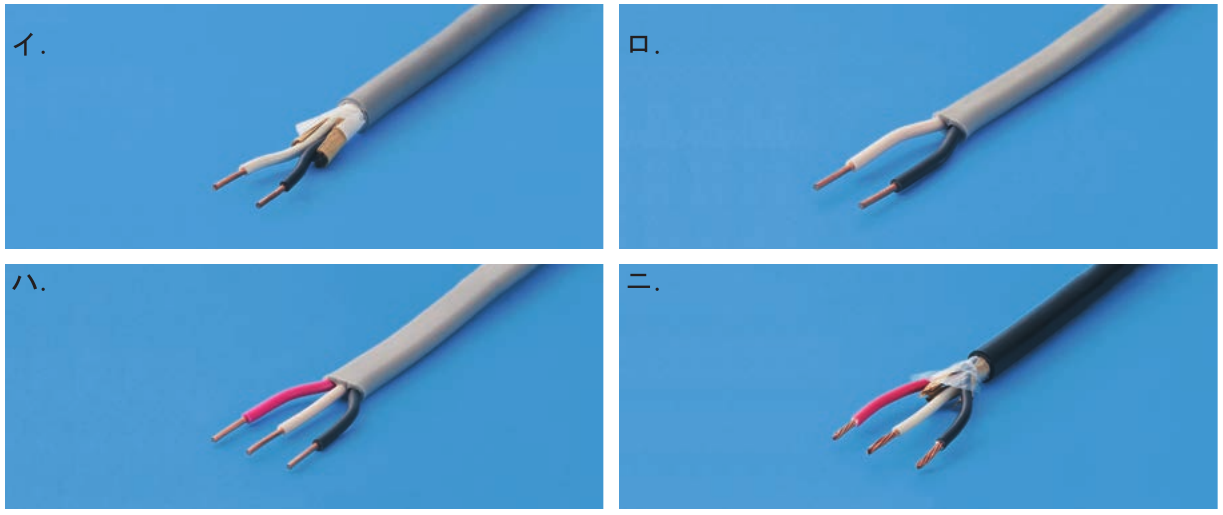

⑯の配線

⑯は階段の照明を2か所で点滅する3路スイッチ間の配線です。

3路スイッチどうしの間には、2本の「わたり線」＋電源または照明への線が通るため、3心のケーブルが必要です。

写真の見分け方

• イ：VVR2心（丸形・介在物入り）
• ロ：VVF2心
• ハ：VVF3心 → 正解
• ニ：3心の丸形ケーブル

VVF3心（ハ）が「心線数最少」の条件を満たします。

答え：ハ

「3路スイッチ間は3心」。4路スイッチが入っても間の配線は同様に考えて、複線図で本数を確定します。

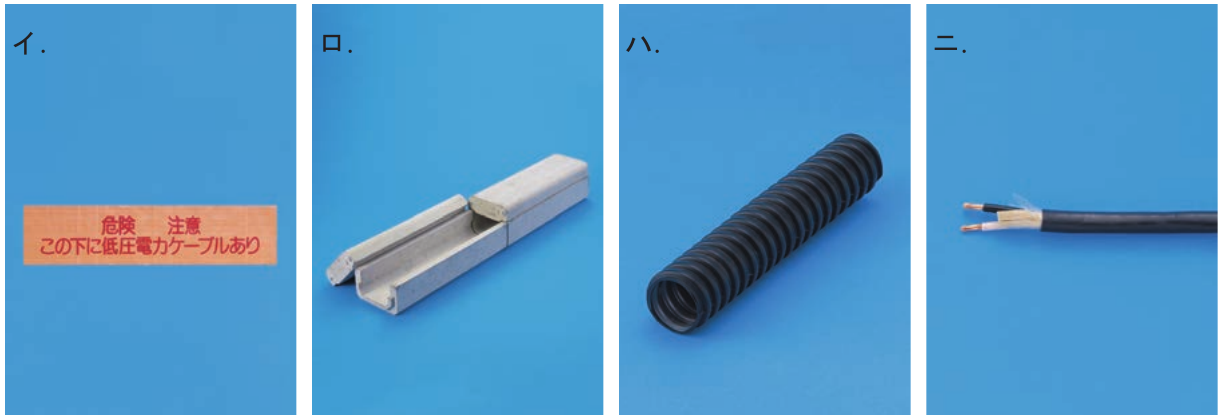

⑰の工事

⑰は駐車場の地中電線路で、ケーブルを保護するためにトラフを使います。

ロが正解である理由

トラフはコンクリート製の溝形の箱（ふた付き）です。地面に埋設し、中にケーブルを収めて上からふたをかぶせます。

ほかの選択肢

• イ：埋設標識シート（「この下に低圧電力ケーブルあり」）→ 掘削時の注意喚起用で、ケーブルを収める物ではない
• ハ：波付硬質合成樹脂管（FEP）→ 地中用の管（トラフではない）
• ニ：ケーブルそのもの

答え：ロ

「トラフ＝コンクリートの樋（とい）＋ふた」。写真ではグレーのコンクリート製であることが決め手です。

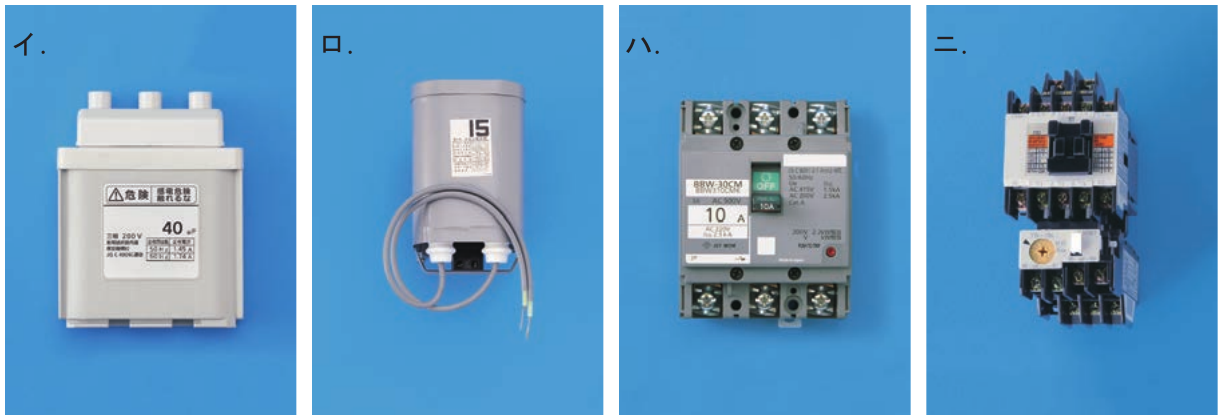

⑱の図記号

⑱は電動機と並列に接続された低圧進相コンデンサの図記号です。

進相コンデンサの役割

電動機は遅れ力率で運転されるため、並列にコンデンサを入れて力率を改善します。これにより線路電流が減り、電力損失を抑えられます。

写真の見分け方

イは「40 μF」「三相250 V」の表示がある箱形の機器で、μF（マイクロファラッド）表記＝コンデンサの決め手です。

• ハ：配線用遮断器（3P）
• ニ：電磁開閉器

答え：イ

「μFが書いてあったらコンデンサ」。電動機の隣に描かれた図記号なら力率改善用の低圧進相コンデンサです。

⑲のボックス内

⑲のボックスには IV14 mm²（より線）× 3本の太い幹線が入っており、この接続作業が対象です。

使用される工具

• ロ：ケーブルカッタ → 太い電線の切断
• ハ：電工ナイフ → 絶縁被覆のはぎ取り
• ニ：手動油圧式圧着器 → 14 mm²の圧着接続（P形スリーブなど）

イが使用されない理由

イはリングスリーブ用の小型圧着工具（柄が黄色）です。リングスリーブは1.6 mm・2.0 mmなどの細い電線の接続用で、14 mm²のような太い電線には使用できません。

答え：イ

「太線＝油圧式、細線＝手のひらサイズの黄色柄」。⑲の電線の太さ（14 mm²）に気づけるかがこの問題の分かれ目です。

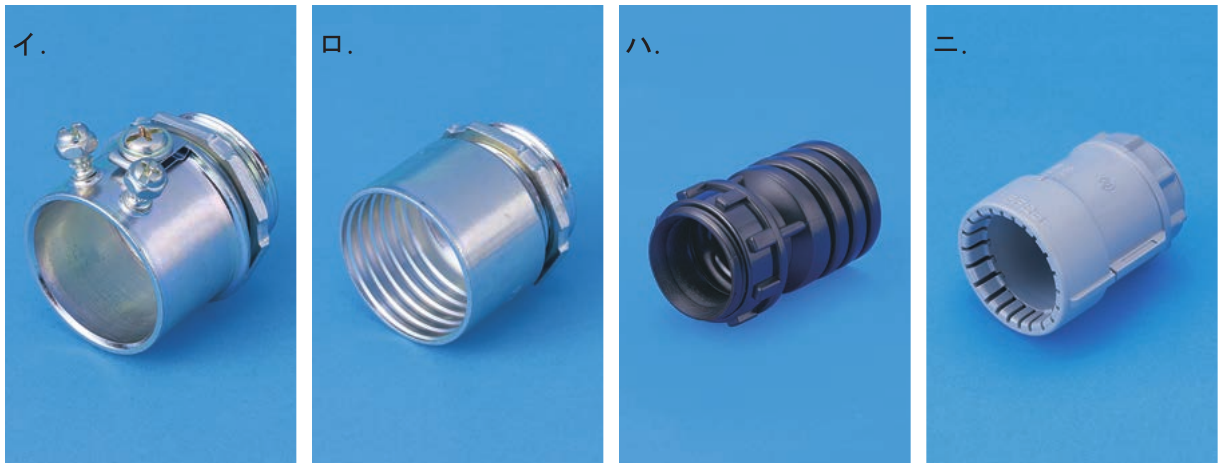

⑳の電線管

⑳の図記号は F2（2種金属製可とう電線管） です。電動機のように振動する機器への最終接続には、振動を吸収できる可とう電線管を使います。

ロが正解である理由

ロは2種金属製可とう電線管用のストレートボックスコネクタです。内側に可とう管をねじ込む螺旋があり、電動機の端子箱（ボックス）に管を接続できます。

ほかの選択肢

• イ：ねじなし電線管（E管）用ボックスコネクタ（止めねじ付き）
• ハ・ニ：合成樹脂製可とう電線管（PF管）用の附属品

答え：ロ

「F2＝2種金属製可とう電線管」という図記号の読みと、「管の種類ごとに専用のコネクタがある」という対応関係の2段階で解く問題です。
