令和7年度 下期 第三種電気主任技術者試験(電験三種)の問題と解説【全80問】

全問題を正答・解説付きで掲載しています。

この試験回をクイズ形式で解く →

問1

理論

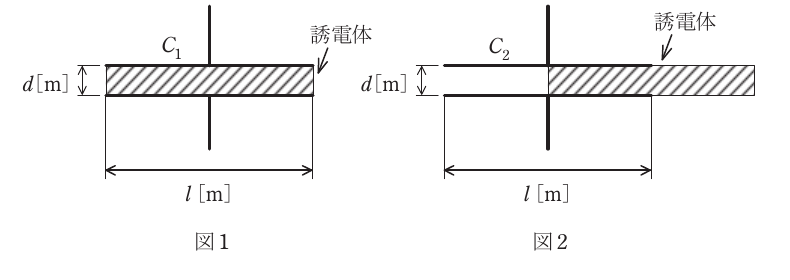

問1 真空中において、一辺l[m]の正方形電極を間隔d[m]で配置した平行板コンデンサがある。図1はこのコンデンサの電極板間に比誘電率εr=5の誘電体を挿入した状態、図2は図1の誘電体を電極面積の1/2だけ引き出した状態を示している。図1及び図2の二つのコンデンサの静電容量C1[F]及びC2[F]の比(C1:C2)として、正しいものを次の(1)~(5)のうちから一つ選べ。 ただし、l≫dであり、コンデンサの端効果は無視できるものとする。

問1の図
  • 1.2:1
  • 2.3:2
  • 3.5:2
  • 4.5:3
  • 5.5:4

正解:4

解説

考え方

平行板コンデンサの静電容量はC=ε0εrSdC = \varepsilon_0 \varepsilon_r \frac{S}{d}で求まる。図1は電極全面(面積l2l^2)に比誘電率εr=5\varepsilon_r = 5の誘電体を挟んだ状態なので、C1=5ε0l2dC_1 = \frac{5\varepsilon_0 l^2}{d}となる。図2は誘電体を半分だけ引き出した状態で、これは面積l22\frac{l^2}{2}の「誘電体入り部分(εr=5\varepsilon_r = 5)」と面積l22\frac{l^2}{2}の「空気(真空)部分(εr=1\varepsilon_r = 1)」が並列接続された2つのコンデンサとみなせる。よってC2=ε0(l2/2)d+5ε0(l2/2)d=3ε0l2dC_2 = \frac{\varepsilon_0 (l^2/2)}{d} + \frac{5\varepsilon_0 (l^2/2)}{d} = \frac{3\varepsilon_0 l^2}{d}となる。したがってC1:C2=5:3C_1 : C_2 = 5 : 3となる。 出典: 一般財団法人 電気技術者試験センター

答え:4

問2

理論

問2 図のように、真空中の3m離れた2点A、Bにそれぞれ3×10⁻⁷Cの正の点電荷がある。A点とB点とを結ぶ線分上のA点から1m離れたP点にQ[C]の正の点電荷を置いたとき、その点電荷にB点の方向に5×10⁻³Nの力が働いた。この点電荷Qの値[C]として、最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし、真空中の誘電率をε0=8.85×10⁻¹²F/mとする。

問2の図
  • 1.1.2×10⁻⁹
  • 2.1.8×10⁻⁸
  • 3.2.5×10⁻⁶
  • 4.4.4×10⁻⁵
  • 5.7.3×10⁻⁵

正解:3

解説

考え方

点Aの電荷が点Pの電荷Qに及ぼす力は距離1 m1 \text{ m}での反発力FA=kQ3×10712F_A = kQ \cdot \frac{3 \times 10^{-7}}{1^2}、点Bの電荷が及ぼす力は距離2 m2 \text{ m}での反発力FB=kQ3×10722F_B = kQ \cdot \frac{3 \times 10^{-7}}{2^2}で、いずれもクーロンの法則(k=14πε09×109k = \frac{1}{4\pi\varepsilon_0} \approx 9 \times 10^9)による。両方とも正電荷同士なので反発し、Aからの力はB方向、Bからの力はA方向を向く。合力がB方向に5×103 N5 \times 10^{-3} \text{ N}働いたことから、FAFB=5×103F_A - F_B = 5 \times 10^{-3}という式が立つ。これを整理すると9×109×3×107×Q×(114)=5×1039 \times 10^9 \times 3 \times 10^{-7} \times Q \times (1 - \frac{1}{4}) = 5 \times 10^{-3}となり、Q2.5×106 CQ \approx 2.5 \times 10^{-6} \text{ C}が得られる。 出典: 一般財団法人 電気技術者試験センター

答え:3

問3

理論

問3 巻数1000のコイルに直流電流0.2Aを流したとき、6×10⁻⁴Wbの磁束を発生した。この場合、コイルの自己インダクタンス[H]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。ただし、コイルの漏れ磁束は無視できるものとする。

  • 1.1
  • 2.2
  • 3.3
  • 4.4
  • 5.5

正解:3

解説

考え方

自己インダクタンスLLは、コイルの鎖交磁束数NΦN\Phiと電流IIの比としてL=NΦIL = \frac{N\Phi}{I}で定義される(NN:巻数、Φ\Phi:1巻あたりの磁束、II:電流)。与えられた巻数N=1000N = 1000、電流I=0.2 AI = 0.2 \text{ A}、磁束Φ=6×104 Wb\Phi = 6 \times 10^{-4} \text{ Wb}を代入すると、L=1000×6×1040.2=0.60.2=3 HL = \frac{1000 \times 6 \times 10^{-4}}{0.2} = \frac{0.6}{0.2} = 3 \text{ H}となる。したがって最も近い値は3 H3 \text{ H}である。 出典: 一般財団法人 電気技術者試験センター

答え:3

問4

理論

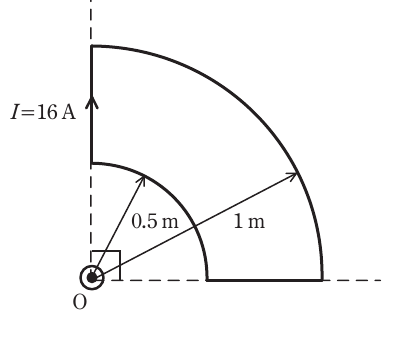

問4 図のように、点Oを中心とするそれぞれ半径0.5mと半径1mの円形導線の1/4と、それらを連結する直線状の導線からなる扇形導線がある。この導線に、図に示す向きに直流電流I=16Aを流した場合、点Oにおける磁界の大きさHの値[A/m]として、最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし、扇形導線は同一平面上にあり、その巻数は一巻きである。また、導線の太さは無視できるものとする。

問4の図
  • 1.0.25
  • 2.0.5
  • 3.0.75
  • 4.1.0
  • 5.2.0

正解:5

解説

考え方

半径rr、中心角90°90°14\frac{1}{4}円)の円弧に電流IIが流れるとき、中心に生じる磁界の大きさはH=I8rH = \frac{I}{8r}となる。中心Oを通る直線状の導線部分は、その延長線上にOが乗るためビオ・サバールの法則により磁界を作らない。半径0.5 m0.5 \text{ m}の弧はH1=168×0.5=4 A/mH_1 = \frac{16}{8 \times 0.5} = 4 \text{ A/m}、半径1 m1 \text{ m}の弧はH2=168×1=2 A/mH_2 = \frac{16}{8 \times 1} = 2 \text{ A/m}となる。図の電流の向きから2つの弧による磁界は互いに逆向き(打ち消し合う向き)に生じるため、合成磁界はH=H1H2=42=2 A/mH = H_1 - H_2 = 4 - 2 = 2 \text{ A/m}となる。 出典: 一般財団法人 電気技術者試験センター

答え:5

問5

理論

問5 図のように、三つの抵抗R1=5Ω、R2=4Ω、R3=8Ωと電圧V[V]の直流電源からなる回路がある。抵抗R1、R2、R3の消費電力をそれぞれP1[W]、P2[W]、P3[W]とするとき、その大きさの大きい順として、正しいものを次の(1)~(5)のうちから一つ選べ。

問5の図
  • 1.P1>P2>P3
  • 2.P1>P3>P2
  • 3.P2>P1>P3
  • 4.P2>P3>P1
  • 5.P3>P1>P2

正解:1

解説

考え方

この回路はR1R_1が主回路(電源側)に直列に入り、その先でR2R_2R3R_3が並列に接続された構成である。並列部分ではR2R_2R3R_3に同じ電圧がかかるため、消費電力は抵抗値が小さいほど大きくなり、R2R_24Ω4 \, \Omega)<R3R_38Ω8 \, \Omega)よりP2>P3P_2 > P_3となる。一方R1R_1には回路全体の電流(並列部分の合成電流)がすべて流れるため他の抵抗より大きな電力を消費しやすく、実際に計算してもP1P_1が最大となる。したがって大きさの順はP1>P2>P3P_1 > P_2 > P_3となる。 出典: 一般財団法人 電気技術者試験センター

答え:1

問6

理論

問6 図のように、内部抵抗r[Ω]、起電力E[V]の電池に抵抗値R[Ω]の可変抵抗器を接続した回路がある。R=2.25Ωにしたとき、回路を流れる電流はI=3Aであった。次に、R=3.45Ωにしたとき、回路を流れる電流はI=2Aとなった。この電池の起電力E[V]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問6の図
  • 1.9.30
  • 2.7.20
  • 3.7.05
  • 4.6.90
  • 5.6.75

正解:2

解説

考え方

電池の端子電圧の式E=I(R+r)E = I(R + r)を2つの条件それぞれに立てる。R=2.25ΩR = 2.25 \, \OmegaI=3 AI = 3 \text{ A}のときE=3×(2.25+r)=6.75+3rE = 3 \times (2.25 + r) = 6.75 + 3rR=3.45ΩR = 3.45 \, \OmegaI=2 AI = 2 \text{ A}のときE=2×(3.45+r)=6.9+2rE = 2 \times (3.45 + r) = 6.9 + 2rとなる。この2式を等しいとおくと6.75+3r=6.9+2r6.75 + 3r = 6.9 + 2rよりr=0.15Ωr = 0.15 \, \Omegaが得られる。これを代入してE=6.75+3×0.15=7.20 VE = 6.75 + 3 \times 0.15 = 7.20 \text{ V}となる。 出典: 一般財団法人 電気技術者試験センター

答え:2

問7

理論

問7 図のように、可変抵抗R1[Ω]、R2[Ω]、抵抗Rx[Ω]、電源E[V]からなる直流回路がある。次に示す条件1のときのRx[Ω]に流れる電流Iの値[A]と条件2のときの電流Iの値[A]は等しくなった。このとき、Rxの値[Ω]として、最も近いものを次の(1)~(5)のうちから一つ選べ。 条件1:R1=90Ω、R2=6Ω 条件2:R1=70Ω、R2=3Ω

問7の図
  • 1.1.5
  • 2.2.4
  • 3.4.0
  • 4.8.5
  • 5.11.6

正解:2

解説

考え方

この回路はR1R_1を電源側の直列抵抗、R2R_2RxR_xを並列に接続した構成と考えられる。並列部分に流れる全電流をR2R_2RxR_xの比で分流するため、RxR_xを流れる電流はI=ER2R1R2+R1Rx+R2RxI = \frac{E \cdot R_2}{R_1 R_2 + R_1 R_x + R_2 R_x}という式で表せる。条件1(R1=90R_1 = 90R2=6R_2 = 6)と条件2(R1=70R_1 = 70R2=3R_2 = 3)でこのIIが等しいとして式を立てると6(210+73Rx)=3(540+96Rx)6(210 + 73R_x) = 3(540 + 96R_x)となり、150Rx=360150R_x = 360からRx=2.4ΩR_x = 2.4 \, \Omegaが得られる。 出典: 一般財団法人 電気技術者試験センター

答え:2

問8

理論

問8 図のように、R1=20ΩとR2=30Ωの抵抗、静電容量C=1/100π[F]のコンデンサ、インダクタンスL=1/4π[H]のコイルからなる回路に周波数f[Hz]で実効値V[V]が一定の交流電圧を加えた。f=10HzのときにR1を流れる電流の大きさをI10Hz[A]、f=10MHzのときにR1を流れる電流の大きさをI10MHz[A]とする。このとき、電流比 I10Hz/I10MHz の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問8の図
  • 1.2.5
  • 2.1.7
  • 3.1.0
  • 4.0.6
  • 5.0.4

正解:5

解説

考え方

コイルのリアクタンスは XL=2πfL=2πf×14π=f2X_L = 2\pi f L = 2\pi f \times \dfrac{1}{4\pi} = \dfrac{f}{2}、コンデンサのリアクタンスは XC=12πfC=12πf×1100π=50fX_C = \dfrac{1}{2\pi f C} = \dfrac{1}{2\pi f \times \frac{1}{100\pi}} = \dfrac{50}{f} となる。

f=10Hzf=10\,\text{Hz} のとき XL=XC=5ΩX_L=X_C=5\,\Omega となり、CCLLは並列共振の条件を満たす。アドミタンスは YL=j1XLY_L=-j\dfrac{1}{X_L}YC=j1XCY_C=j\dfrac{1}{X_C} で大きさが等しく符号が逆なので YL+YC=0Y_L+Y_C=0、すなわちCCLLの並列部分は開放とみなせる。残るのはR2=30ΩR_2=30\,\Omegaのみなので、回路全体はR1+R2=20+30=50ΩR_1+R_2=20+30=50\,\Omegaの直列回路となり、I10Hz=V50I_{10\text{Hz}}=\dfrac{V}{50}

f=10MHzf=10\,\text{MHz} のとき XL=5×106ΩX_L=5\times10^{6}\,\Omega(ほぼ開放)、XC=5×106ΩX_C=5\times10^{-6}\,\Omega(ほぼ短絡)となる。並列部分はインピーダンスが最も小さいCCがほぼ支配し、並列部分全体がほぼ短絡(0Ω0\,\Omega)とみなせるので、回路全体は R1=20ΩR_1=20\,\Omega のみとなり、I10MHz=V20I_{10\text{MHz}}=\dfrac{V}{20}

よって I10HzI10MHz=V/50V/20=2050=0.4\dfrac{I_{10\text{Hz}}}{I_{10\text{MHz}}} = \dfrac{V/50}{V/20} = \dfrac{20}{50} = 0.4 となる。

出典: 一般財団法人 電気技術者試験センター

答え:5

問9

理論

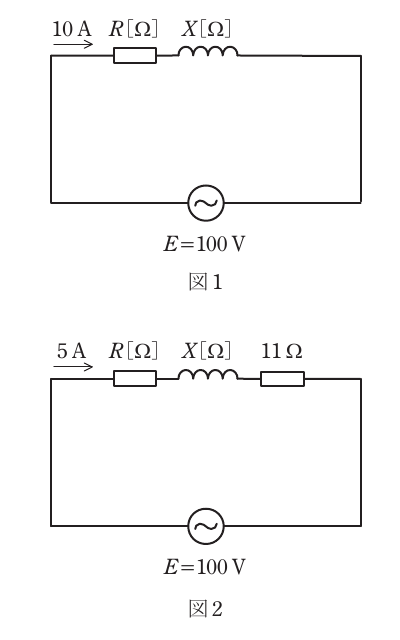

問9 図1のような抵抗R[Ω]と誘導性リアクタンスX[Ω]との直列回路がある。この回路に正弦波交流電圧E=100Vを加えたとき、回路に流れる電流は10Aであった。この回路に図2のように、更に抵抗11Ωを直列接続したところ、回路に流れる電流は5Aになった。抵抗R[Ω]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問9の図
  • 1.16.7
  • 2.5.5
  • 3.11.4
  • 4.8.6
  • 5.8.1

正解:5

解説

考え方

図1の回路ではZ1=R2+X2=EI1=10010=10ΩZ_1 = \sqrt{R^2 + X^2} = \frac{E}{I_1} = \frac{100}{10} = 10 \, \Omegaが成り立つ。図2ではさらに抵抗11Ω11 \, \Omegaを直列に加えているのでZ2=(R+11)2+X2=EI2=1005=20ΩZ_2 = \sqrt{(R+11)^2 + X^2} = \frac{E}{I_2} = \frac{100}{5} = 20 \, \Omegaとなる。この2式からX2X^2を消去すると(R+11)2R2=400100=300(R+11)^2 - R^2 = 400 - 100 = 300となり、22R+121=30022R + 121 = 300より22R=17922R = 179R8.1ΩR \approx 8.1 \, \Omegaが得られる。 出典: 一般財団法人 電気技術者試験センター

答え:5

問10

理論

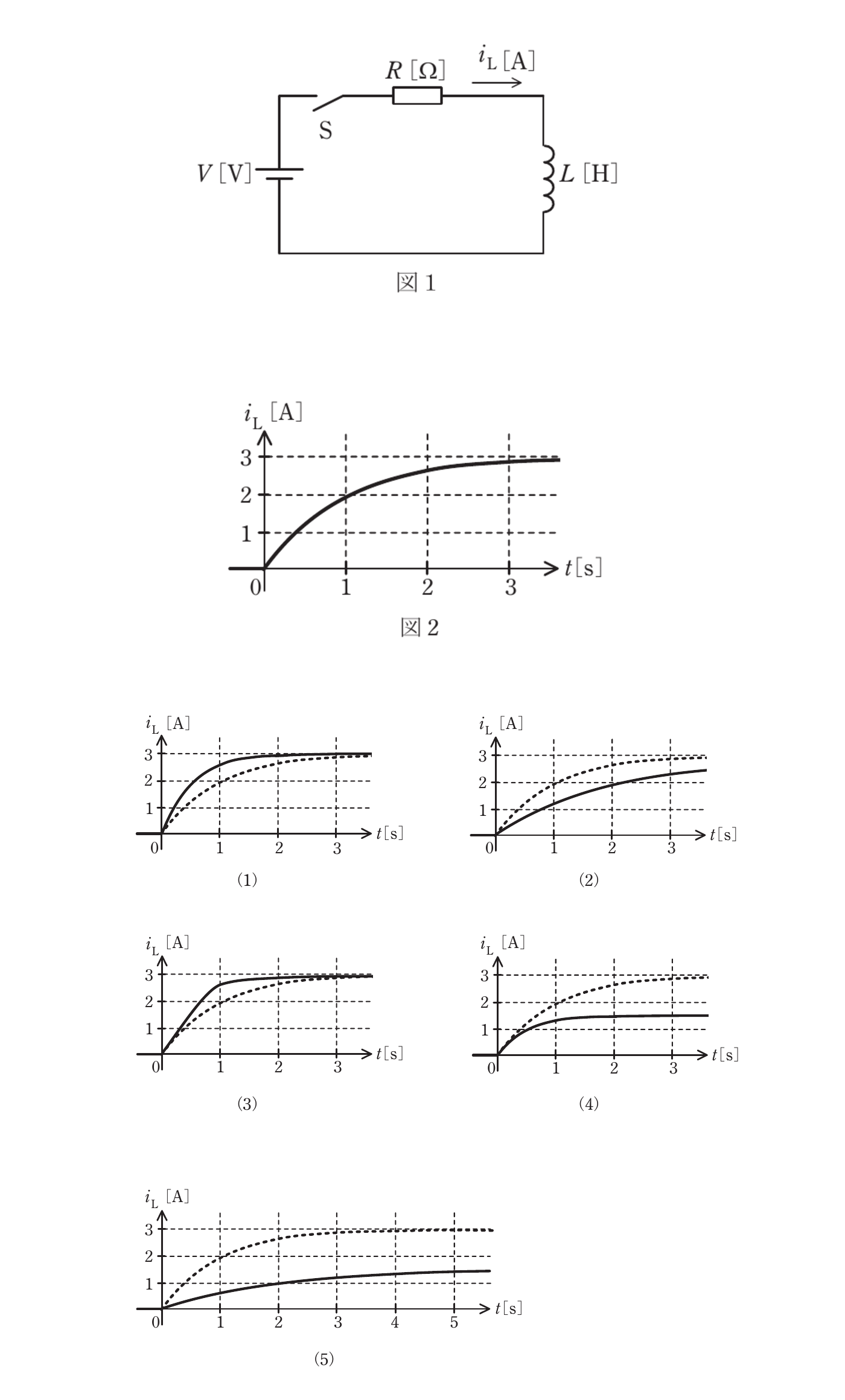

問10 開放電圧がV[V]で出力抵抗が十分に低い直流電圧源と、インダクタンスがL[H]のコイルが与えられ、抵抗R[Ω]が図1のようにスイッチSを介して接続されている。時刻t=0でスイッチSを閉じ、コイルの電流iL[A]の時間に対する変化を計測して、波形として表す。R=1Ωとしたところ、波形が図2であったとする。R=2Ωであればどのような波形となるか、波形の変化を最も適切に表すものを次の(1)~(5)のうちから一つ選べ。 ただし、選択肢の図中の点線は図2と同じ波形を表し、実線はR=2Ωのときの波形を表している。

問10の図
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.

正解:4

解説

考え方

RLRL直列回路でスイッチを閉じたときのコイル電流はiL=VR(1et/τ)i_L = \frac{V}{R}(1 - e^{-t/\tau})という形で立ち上がり、最終値(定常値)はVR\frac{V}{R}、立ち上がりの速さを決める時定数はτ=LR\tau = \frac{L}{R}で表される。R=1ΩR = 1 \, \Omegaのときの波形(図2)から回路の特性が分かるが、RR2Ω2 \, \Omegaに変えると定常電流VR\frac{V}{R}は半分に、時定数LR\frac{L}{R}も半分になるため、電流波形はより速く立ち上がりながら最終的に到達する電流値は元の波形(点線)よりも低くなる。この「速く立ち上がり、低い値で落ち着く」という変化を最も適切に表しているのが選択肢④である。 出典: 一般財団法人 電気技術者試験センター

答え:4

問11

理論

問11 次の文章は、それぞれのダイオードについて述べたものである。 a。可変容量ダイオードは、通信機器の同調回路などに用いられる。このダイオードは、pn接合に (ア) 電圧を加えて使用するものである。 b。pn接合に (イ) 電圧を加え、その値を大きくしていくと、降伏現象が起きる。この降伏電圧付近では、流れる電流が変化しても接合両端の電圧はほぼ一定に保たれる。定電圧ダイオードは、この性質を利用して所定の定電圧を得るようにつくられたダイオードである。 c。レーザダイオードは光通信や光情報機器の光源として利用され、pn接合に (ウ) 電圧を加えて使用するものである。 上記の記述中の空白箇所(ア)~(ウ)に当てはまる語句として、正しいものを組み合わせたのは次のうちどれか。

  • 1.(ア)順方向 (イ)順方向 (ウ)逆方向
  • 2.(ア)逆方向 (イ)逆方向 (ウ)順方向
  • 3.(ア)逆方向 (イ)順方向 (ウ)逆方向
  • 4.(ア)順方向 (イ)逆方向 (ウ)順方向
  • 5.(ア)逆方向 (イ)逆方向 (ウ)逆方向

正解:2

解説

考え方

可変容量ダイオードはpn接合の空乏層の厚さが逆方向電圧の大きさで変化する性質を利用しており、逆方向電圧を加えて使用する(ア=逆方向)。定電圧ダイオードは逆方向電圧を大きくしていくと生じる降伏現象(ツェナー降伏やなだれ降伏)を利用するため、こちらも逆方向電圧を加える(イ=逆方向)。レーザダイオードは発光ダイオードと同様にpn接合に順方向電圧を加えてキャリアを注入し、再結合発光・レーザ発振を起こす(ウ=順方向)。したがって正しい組合せは(ア)逆方向、(イ)逆方向、(ウ)順方向である。 出典: 一般財団法人 電気技術者試験センター

答え:2

問12

理論

問12 図のように、真空中に電極間隔d[m]の平行板電極があり、陰極板上に電子を置いた。陽極板に電圧V[V]を加えたとき、この電子に加わる力F[N]の式として、正しいのは次のうちどれか。 ただし、電子の質量をm[kg]、電気素量をe[C]とする。また、電極板の端効果は無視できるものとする。

問12の図
  • 1.(V/d)e
  • 2.(V/d²)e
  • 3.(V/d²)(m/e)
  • 4.(V/d²)em
  • 5.(V²/d)e

正解:1

解説

考え方

平行平板電極間の電界の強さはE=VdE = \frac{V}{d}で一様に表される(端効果は無視)。電子に働く力は電荷(電気素量ee)と電界の積F=eEF = eEで求まるため、F=VdeF = \frac{V}{d}eとなる。質量mmは力の大きさそのものには関係せず、加速度a=Fma = \frac{F}{m}を求める際に必要になる量であり、FFの式には含まれない。 出典: 一般財団法人 電気技術者試験センター

答え:1

問13

理論

問13 水晶振動子と水晶発振回路に関する記述として、誤っているものを次の(1)~(5)のうちから一つ選べ。

  • 1.水晶振動子は、水晶片を二つの電極で挟んだ素子である。
  • 2.水晶振動子の電気的な等価回路には、直列共振周波数と並列共振周波数の差が非常に小さいという特徴がある。
  • 3.水晶発振回路は、LC発振回路のコンデンサを水晶振動子に置き換えたものである。
  • 4.水晶発振回路は、LC発振回路と比較して周波数変動が非常に小さい。
  • 5.水晶発振回路を用いた周波数シンセサイザは、無線送信機の周波数源として利用されている。

正解:3

解説

考え方

水晶発振回路は、LC発振回路の「コイル(インダクタ)」の役割を水晶振動子に置き換えたものであり、コンデンサを置き換えたものではない。水晶振動子は直列共振周波数と並列共振周波数の間で誘導性リアクタンスを示す領域を持ち、この特性を利用して発振周波数を安定化させている。したがって「LC発振回路のコンデンサを水晶振動子に置き換えたもの」とする記述(3)が誤りである。他の記述はいずれも水晶振動子・水晶発振回路の一般的な特徴として正しい。 出典: 一般財団法人 電気技術者試験センター

答え:3

問14

理論

問14 目盛が正弦波交流に対する実効値になる整流形の電圧計(全波整流形)がある。この電圧計で図のような周期20msの繰り返し波形電圧を測定した。 このとき、電圧計の指示の値[V]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問14の図
  • 1.5.66
  • 2.5.14
  • 3.4.62
  • 4.4.44
  • 5.4.00

正解:4

解説

考え方

全波整流形の電圧計は正弦波を基準に目盛が付けられており、入力波形の平均値(整流後の直流分に相当する値)を測定し、それに正弦波の波形率1.111.11π22\approx \frac{\pi}{2\sqrt{2}})を掛けた値を指示する。つまり指示値=1.11×= 1.11 \times(入力波形の平均値)という関係になる。図に示された周期20 ms20 \text{ ms}の繰り返し波形の平均値は4 V4 \text{ V}であるため、電圧計の指示値は1.11×4=4.44 V1.11 \times 4 = 4.44 \text{ V}となる。 出典: 一般財団法人 電気技術者試験センター

答え:4

問15(a)

理論

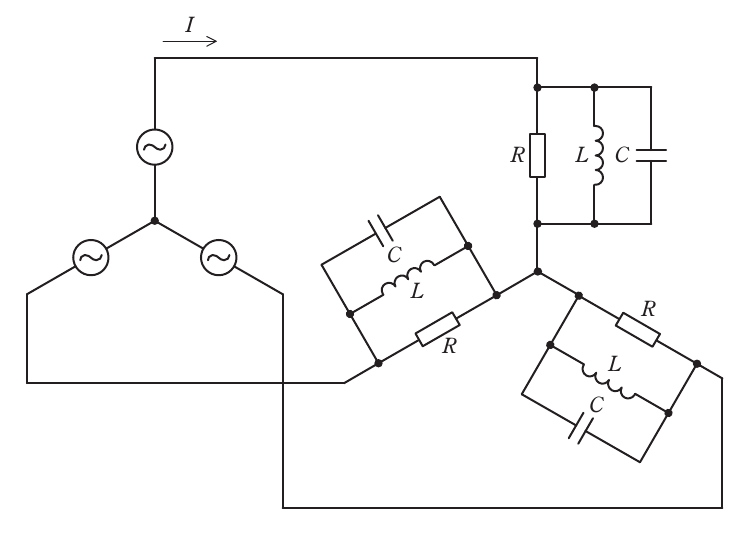

問15(a) 図のように線間電圧200V、周波数50Hzの対称三相交流電源にRLC負荷が接続されている。R=10Ω、電源角周波数をω[rad/s]として、ωL=20Ω、1/ωC=20Ωである。次の(a)及び(b)の問に答えよ。 電源電流Iの値[A]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問15(a)の図
  • 1.5.77
  • 2.7.00
  • 3.11.5
  • 4.14.0
  • 5.22.5

正解:3

解説

考え方

Y結線と考えると相電圧は線間電圧200 V200 \text{ V}3\sqrt{3}で割った2003115.5 V\frac{200}{\sqrt{3}} \approx 115.5 \text{ V}になる。図より1相あたりの負荷はRRLLCCの並列回路である。誘導性サセプタンス1ωL=120 S\frac{1}{\omega L} = \frac{1}{20} \text{ S}と容量性サセプタンスωC=120 S\omega C = \frac{1}{20} \text{ S}は大きさが等しく符号が逆であるため、互いに打ち消し合う(並列共振)。したがって1相あたりのアドミタンスは1R\frac{1}{R}のみとなり、電源電流はI=115.51011.5 AI = \frac{115.5}{10} \approx 11.5 \text{ A}となる。 出典: 一般財団法人 電気技術者試験センター

答え:3

問15(b)

理論

問15(b) 図のように線間電圧200V、周波数50Hzの対称三相交流電源にRLC負荷が接続されている。R=10Ω、電源角周波数をω[rad/s]として、ωL=20Ω、1/ωC=20Ωである。次の(a)及び(b)の問に答えよ。 三相負荷の有効電力Pの値[kW]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問15(b)の図
  • 1.2.6
  • 2.1.3
  • 3.4.0
  • 4.3.5
  • 5.12

正解:3

解説

考え方

(a)で見たように1相あたりの負荷はRRLLCCの並列回路で、LLCCのサセプタンスが打ち消し合う(並列共振)ため、負荷全体は純抵抗と同等となり力率は11である。三相有効電力はP=3VIcosθ=3×200×11.5×13980 WP = \sqrt{3} \cdot V \cdot I \cdot \cos\theta = \sqrt{3} \times 200 \times 11.5 \times 1 \approx 3980 \text{ W}、すなわちおよそ4.0 kW4.0 \text{ kW}となる。1相あたりP1=115.52101334 WP_1 = \frac{115.5^2}{10} \approx 1334 \text{ W}として3倍しても同じ値になる。 出典: 一般財団法人 電気技術者試験センター

答え:3

問16(a)

理論

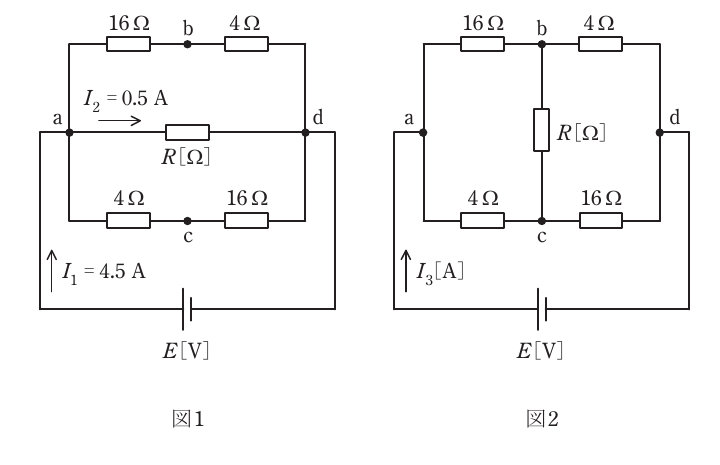

問16(a) 図の直流回路において、次の(a)及び(b)に答えよ。ただし、電源電圧E[V]の値は一定で変化しないものとする。 図1のように抵抗R[Ω]を端子a、d間に接続したとき、I1=4.5A、I2=0.5Aの電流が流れた。抵抗Rの値[Ω]として、正しいものを次の(1)~(5)のうちから一つ選べ。

問16(a)の図
  • 1.180
  • 2.160
  • 3.80
  • 4.40
  • 5.20

正解:3

解説

考え方

図1では端子a、d間に、上側経路(16Ω+4Ω=20Ω16\,\Omega+4\,\Omega=20\,\Omega)、下側経路(4Ω+16Ω=20Ω4\,\Omega+16\,\Omega=20\,\Omega)、および抵抗RRの3つが並列に接続されている。上下経路は同じ20Ω20\,\Omegaで対称なので、両者に流れる電流は等しい。

電源から流れ込む全電流はI1=4.5AI_1=4.5\,\text{A}RRを流れる電流はI2=0.5AI_2=0.5\,\text{A}なので、上下2経路に流れる電流の合計は I1I2=4.50.5=4.0AI_1-I_2=4.5-0.5=4.0\,\text{A}、それぞれの経路には 4.0÷2=2.0A4.0\div2=2.0\,\text{A} が流れる。

したがって端子a、d間の電圧は、上側経路(または下側経路)から Vad=20Ω×2.0A=40VV_{ad}=20\,\Omega\times2.0\,\text{A}=40\,\text{V} と求まる。

RRにはVad=40VV_{ad}=40\,\text{V}がそのままかかり、I2=0.5AI_2=0.5\,\text{A}が流れているので、

R=VadI2=400.5=80ΩR=\dfrac{V_{ad}}{I_2}=\dfrac{40}{0.5}=80\,\Omega

出典: 一般財団法人 電気技術者試験センター

答え:3

問16(b)

理論

問16(b) 図の直流回路において、次の(a)及び(b)に答えよ。ただし、電源電圧E[V]の値は一定で変化しないものとする。 図1の抵抗R[Ω]を図2のように端子b、c間に接続し直したとき、回路に流れる電流I3の値[A]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問16(b)の図
  • 1.5.5
  • 2.4.8
  • 3.4.5
  • 4.4.2
  • 5.4.0

正解:4

解説

考え方

(a)より、a、d間は電源EEと直接(抵抗を介さず)接続されているので E=Vad=40VE=V_{ad}=40\,\text{V}、また R=80ΩR=80\,\Omega である。図2ではRRがb、c間に移り、上側(a-16Ω-b-4Ω-d)・下側(a-4Ω-c-16Ω-d)・中央のRという非平衡ブリッジになる。

d点の電位を0V0\,\text{V}、a点の電位をE=40VE=40\,\text{V}とし、b、c点の電位VbV_bVcV_cについてキルヒホッフの電流則を立てる。

b点: Vb4016+Vb4+VbVc80=0\dfrac{V_b-40}{16}+\dfrac{V_b}{4}+\dfrac{V_b-V_c}{80}=0

c点: Vc404+Vc16VbVc80=0\dfrac{V_c-40}{4}+\dfrac{V_c}{16}-\dfrac{V_b-V_c}{80}=0

両式を整理すると

26VbVc=20026V_b-V_c=200Vb+26Vc=800-V_b+26V_c=800

これを解くと Vb=8098.89VV_b=\dfrac{80}{9}\approx8.89\,\text{V}Vc=280931.11VV_c=\dfrac{280}{9}\approx31.11\,\text{V} となる。

電源から流れ出す電流I3I_3は、a点からb・cへ分かれる2つの電流の和なので

I3=40Vb16+40Vc4=280/916+80/94=3518+4018=7518=2564.17AI_3=\dfrac{40-V_b}{16}+\dfrac{40-V_c}{4}=\dfrac{280/9}{16}+\dfrac{80/9}{4}=\dfrac{35}{18}+\dfrac{40}{18}=\dfrac{75}{18}=\dfrac{25}{6}\approx4.17\,\text{A}

最も近い値は 4.2A4.2\,\text{A} である。

出典: 一般財団法人 電気技術者試験センター

答え:4

問17(a)

理論

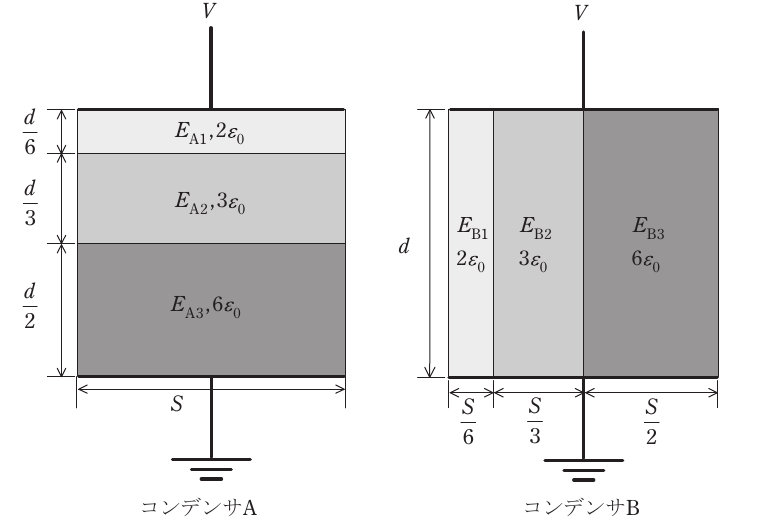

問17(a) 図のように、極板間の厚さd[m]、表面積S[m²]の平行板コンデンサAとBがある。コンデンサAの内部は、比誘電率と厚さが異なる3種類の誘電体で構成され、極板と各誘電体の水平方向の断面積は同一である。コンデンサBの内部は、比誘電率と水平方向の断面積が異なる3種類の誘電体で構成されている。コンデンサAの各誘電体内部の電界の強さをそれぞれEA1、EA2、EA3、コンデンサBの各誘電体内部の電界の強さをそれぞれEB1、EB2、EB3とし、端効果、初期電荷及び漏れ電流は無視できるものとする。また、真空の誘電率をε0[F/m]とする。両コンデンサの上側の極板に電圧V[V]の直流電源を接続し、下側の極板を接地した。次の(a)及び(b)の問に答えよ。 コンデンサAにおける各誘電体内部の電界の強さの大小関係とその中の最大値の組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

問17(a)の図
  • 1.EA1<EA2<EA3、3V/5d
  • 2.EA1>EA2>EA3、3V/5d
  • 3.EA1=EA2=EA3、V/d
  • 4.EA1<EA2<EA3、9V/5d
  • 5.EA1>EA2>EA3、9V/5d

正解:5

解説

考え方

コンデンサAAは同じ断面積で厚さの異なる3種類の誘電体が積み重なった直列接続とみなせる。この場合、各誘電体には同じ電束密度DD(=表面電荷密度)が生じるため、電界の強さE=Dε0εrE = \frac{D}{\varepsilon_0 \varepsilon_r}は比誘電率εr\varepsilon_rに反比例し、εr\varepsilon_rが小さい誘電体ほど電界が強くなる。図に示された比誘電率の大小関係からEA1>EA2>EA3E_{A1} > E_{A2} > E_{A3}という順になり、電圧の総和V=EA1d1+EA2d2+EA3d3V = E_{A1} \cdot d_1 + E_{A2} \cdot d_2 + E_{A3} \cdot d_3の関係式に各誘電体の厚さと比誘電率の値を代入して整理すると、最大の電界の強さはEA1=9V5dE_{A1} = \frac{9V}{5d}となる。 出典: 一般財団法人 電気技術者試験センター

答え:5

問17(b)

理論

問17(b) 図のように、極板間の厚さd[m]、表面積S[m²]の平行板コンデンサAとBがある。コンデンサAの内部は、比誘電率と厚さが異なる3種類の誘電体で構成され、極板と各誘電体の水平方向の断面積は同一である。コンデンサBの内部は、比誘電率と水平方向の断面積が異なる3種類の誘電体で構成されている。コンデンサAの各誘電体内部の電界の強さをそれぞれEA1、EA2、EA3、コンデンサBの各誘電体内部の電界の強さをそれぞれEB1、EB2、EB3とし、端効果、初期電荷及び漏れ電流は無視できるものとする。また、真空の誘電率をε0[F/m]とする。両コンデンサの上側の極板に電圧V[V]の直流電源を接続し、下側の極板を接地した。次の(a)及び(b)の問に答えよ。 コンデンサB全体の蓄積エネルギーは、コンデンサA全体の蓄積エネルギーの何倍か、最も近いものを次の(1)~(5)のうちから一つ選べ。

問17(b)の図
  • 1.0.72
  • 2.0.83
  • 3.1.00
  • 4.1.20
  • 5.1.38

正解:4

解説

考え方

コンデンサBBは同じ厚さdd、同じ電圧VVのもとで断面積の異なる3種類の誘電体が並んだ並列接続とみなせる。この場合、各誘電体内の電界は一律E=VdE = \frac{V}{d}となり、各部分は独立した小さなコンデンサとして働くので、全体の静電容量CBC_Bは各部分の静電容量の和(並列合成)で求められる。一方コンデンサAAは直列接続なので静電容量CAC_Aは各誘電体の逆数和の逆数(直列合成)となる。両コンデンサに蓄えられる静電エネルギーはそれぞれ12CAV2\frac{1}{2}C_A V^212CBV2\frac{1}{2}C_B V^2で表され、図の比誘電率・寸法の条件から計算するとコンデンサBBの蓄積エネルギーはコンデンサAA1.201.20倍になる。 出典: 一般財団法人 電気技術者試験センター

答え:4

問18(a)

理論

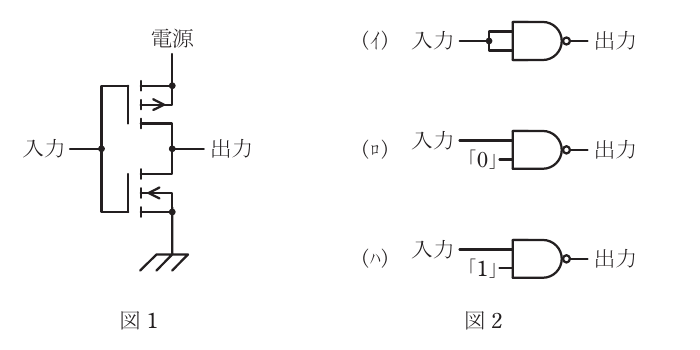

問18(a) NAND ICを用いたパルス回路について、次の(a)及び(b)の問に答えよ。ただし、高電位を「1」、低電位を「0」と表すことにする。 pチャネル及びnチャネルMOS FETを用いて構成された図1の回路と真理値表が同一となるものを、図2のNAND回路の接続(イ)、(ロ)、(ハ)から選び、全て列挙したものを次の(1)~(5)のうちから一つ選べ。

問18(a)の図
  • 1.(イ)
  • 2.(ロ)
  • 3.(ハ)
  • 4.(イ)、(ロ)
  • 5.(イ)、(ハ)

正解:5

解説

考え方

図1のpチャネル・nチャネルMOS FETで構成された回路について、入力の組合せ(0,0)(0,1)(1,0)(1,1)ごとに出力を求め、真理値表を作成する。次に図2のNAND回路の接続(イ)、(ロ)、(ハ)それぞれについても同様に真理値表を求め、図1の真理値表と一致するものを探す。比較すると(イ)と(ハ)の接続が図1の回路と同一の真理値表になるため、正しい組合せは(イ)、(ハ)である。 出典: 一般財団法人 電気技術者試験センター

答え:5

問18(b)

理論

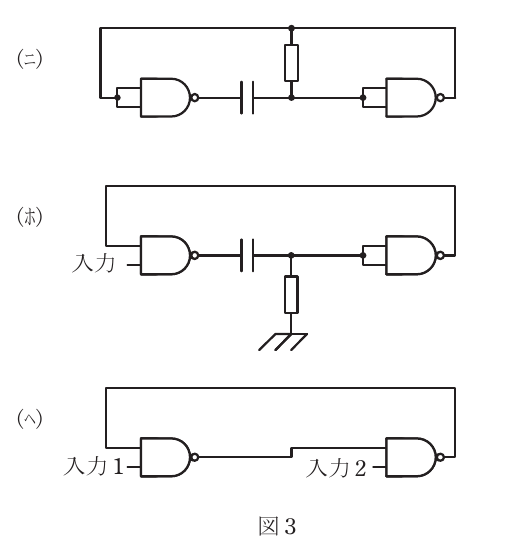

問18(b) NAND ICを用いたパルス回路について、次の(a)及び(b)の問に答えよ。ただし、高電位を「1」、低電位を「0」と表すことにする。 図3の三つの回路はいずれもマルチバイブレータの一種であり、これらの回路図においてNAND ICの電源及び接地端子は省略している。同図(ニ)、(ホ)、(ヘ)の入力の数がそれぞれ0、1、2であることに注意して、これら三つの回路と次の二つの性質を正しく対応づけたものの組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。 性質I:出力端子からパルスが連続的に発生し、ディジタル回路の中で発振器として用いることができる。 性質II:「0」や「1」を記憶する機能をもち、フリップフロップの構成にも用いられる。

問18(b)の図
  • 1.性質I:(ニ) 性質II:(ホ)
  • 2.性質I:(ニ) 性質II:(ヘ)
  • 3.性質I:(ホ) 性質II:(ニ)
  • 4.性質I:(ホ) 性質II:(ヘ)
  • 5.性質I:(ヘ) 性質II:(ホ)

正解:2

解説

考え方

マルチバイブレータには、外部トリガなしで連続的にパルスを発生し続ける非安定(無安定)型、1回のトリガで一定時間だけパルスを出す単安定型、外部からのセット・リセット入力によって0または1の状態を保持し続ける双安定型(フリップフロップ)の3種類がある。入力数が0の回路(ニ)は外部トリガなしで自励的に動作することから非安定型と考えられ、連続的にパルスを発生する性質I(発振器としての利用)に対応する。入力数が2の回路(ヘ)はセットとリセットの2つの入力を持つことから双安定型(フリップフロップ)と考えられ、0や1を記憶する性質IIに対応する。したがって性質I:(ニ)、性質II:(ヘ)の組合せが正しい。 出典: 一般財団法人 電気技術者試験センター

答え:2

問1

電力

問1 次の文章は、水力発電所の種類に関する記述である。 水力発電所は (ア) を得る方法により分類すると、水路式、ダム式、ダム水路式があり、(イ) の利用方法により分類すると、(ウ)、調整池式、貯水池式、揚水式がある。 一般的に、水路式はダム式、ダム水路式に比べ (エ)。また、貯水ができないので発生電力の調整には適さない。ダム式、ダム水路式発電では、ダムに水を蓄えることで (イ) の調整ができるので、電力需要が大きいときにあわせて運転することができる。 河川の自然の流れをそのまま利用して発電する方式を (ウ) 発電という。貯水池などを持たない水路式発電所がこれに相当する。 1日又は数日程度の河川流量を調整できる大きさの池を持ち、電力需要が小さいときにその池に蓄え、電力需要が大きいときに放流して発電する方式を (オ) 発電という。 上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして、最も適切なものを次の(1)〜(5)のうちから一つ選べ。

  • 1.(ア)落差 (イ)流速 (ウ)自然放流式 (エ)建設期間が長い (オ)ダム式
  • 2.(ア)流速 (イ)落差 (ウ)自然放流式 (エ)建設期間が短い (オ)ダム式
  • 3.(ア)落差 (イ)流量 (ウ)流込み式 (エ)高落差を得にくい (オ)調整池式
  • 4.(ア)流量 (イ)落差 (ウ)流込み式 (エ)高落差を得やすい (オ)調整池式
  • 5.(ア)落差 (イ)流量 (ウ)流込み式 (エ)建設費が安い (オ)貯水池式

正解:3

解説

考え方

水力発電所は取水方法によって「落差」を得る方法で水路式・ダム式・ダム水路式に分類され、「流量」の使い方によって流込み式・調整池式・貯水池式・揚水式に分類されます。河川の自然の流れをそのまま利用し、貯水池を持たない方式が流込み式です。水路式はダムを持たないため大きな落差を得にくく、発生電力の調整にも向きません。一方、1日〜数日程度の需要変動に対応できるよう水量を調整する方式が調整池式です。したがって(ア)落差、(イ)流量、(ウ)流込み式、(エ)高落差を得にくい、(オ)調整池式の組合せとなる(3)が正解です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問2

電力

問2 水力発電所の水圧管内における単位体積当たりの水が保有している運動エネルギー[J/m³]を表す式として、正しいものを次の(1)〜(5)のうちから一つ選べ。 ただし、水の速度は水圧管の同一断面において管路方向に均一とする。また、ρは水の密度[kg/m³]、vは水の速度[m/s]を表す。

  • 1.1/2 ρv²
  • 2.1/2 ρ²v
  • 3.2ρv
  • 4.√(2ρv)
  • 5.1/2 ρ²v²

正解:1

解説

考え方

単位体積あたりの水が持つ運動エネルギーは、力学の基本公式である運動エネルギー E=12mv2E = \frac{1}{2} mv^2 を単位体積あたりの質量、すなわち密度 ρ[kg/m3]\rho \, [\text{kg/m}^3] に置き換えて考えます。質量 mm を密度 ρ\rho に対応させると、単位体積当たりの運動エネルギーは 12ρv2[J/m3]\frac{1}{2} \rho v^2 \, [\text{J/m}^3] となります。次元を確認すると、ρ[kg/m3]×v2[m2/s2]=[kg/(ms2)]=[J/m3]\rho \, [\text{kg/m}^3] \times v^2 \, [\text{m}^2/\text{s}^2] = [\text{kg/(m} \cdot \text{s}^2)] = [\text{J/m}^3] となり単位も正しく一致します。よって正しい式は(1)の 12ρv2\frac{1}{2}\rho v^2 です。 出典: 一般財団法人 電気技術者試験センター

答え:1

問3

電力

問3 次のa)〜e)の文章は、汽力発電所の保護装置に関する記述である。 これらの文章の内容について、適切なものと不適切なものの組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。 a) 蒸気タービンの回転速度が定格を超える一定値以上に上昇すると、自動的に蒸気止弁を閉じて、タービンを停止する非常調速機が設置されている。 b) ボイラ水の循環が円滑に行われないとき、水管の焼損事故を防止するため、燃料を遮断してバーナを消火させる燃料遮断弁が設置されている。 c) 負荷の緊急遮断等によって、ボイラ内の蒸気圧力が一定限度を超えたとき、蒸気を放出させて機器の破損を防ぐため、蒸気加減弁が設置されている。 d) 蒸気タービンの軸受油圧が異常低下したとき、タービンを停止させるトリップ装置が設置されている。 e) 発電機固定子巻線の内部短絡を検出・保護するために、比率差動継電器が設置されている。

  • 1.a:適切 b:適切 c:不適切 d:適切 e:不適切
  • 2.a:不適切 b:不適切 c:適切 d:適切 e:不適切
  • 3.a:不適切 b:不適切 c:不適切 d:不適切 e:適切
  • 4.a:適切 b:適切 c:不適切 d:適切 e:適切
  • 5.a:不適切 b:適切 c:適切 d:不適切 e:適切

正解:4

解説

考え方

a) 非常調速機はタービン回転速度が定格を超えて上昇した際に蒸気止弁を閉じて停止させる装置で、記述は適切です。b) ボイラ水の循環不良は水管焼損につながるため、燃料遮断弁で燃料をカットしバーナを消火させる保護は適切です。c) 蒸気圧力が限度を超えたときに蒸気を逃がし機器破損を防ぐのは「安全弁」の役割であり、負荷調整用の「蒸気加減弁」ではないため、この記述は不適切です。d) 軸受油圧の異常低下を検出してタービンを停止させるトリップ装置の説明は適切です。e) 発電機固定子巻線の内部短絡検出には比率差動継電器が用いられ、記述は適切です。以上よりa適切・b適切・c不適切・d適切・e適切の組合せである(4)が正解です。 出典: 一般財団法人 電気技術者試験センター

答え:4

問4

電力

問4 日本において将来に向けた検討がなされている新型炉に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.高速増殖炉では、ウラン238が速度の遅い熱中性子を吸収して核分裂を起こし、プルトニウム239に転換される。
  • 2.高速増殖炉では、燃料の核分裂により消費したプルトニウム239の量より多くのプルトニウム239が生成される。
  • 3.高温ガス炉では、不活性なヘリウムガスを冷却材、黒鉛を減速材として使用する。
  • 4.核融合炉では、ウランなどの核分裂物質ではなく、軽い原子である水素やヘリウムの核融合反応を利用する。
  • 5.核融合炉では、プラズマ状態にした重水素の原子核をきわめて高速で衝突させて、核融合反応を利用する。

正解:1

解説

考え方

高速増殖炉は、核分裂の際に発生する高速中性子(減速していない中性子)をそのまま利用してウラン238をプルトニウム239に変換する炉である。しかもその変換は核分裂ではなく、ウラン238が中性子を吸収する中性子捕獲反応(n,\gamma反応)でウラン239となり、続けて2回のベータ崩壊(ウラン239からネプツニウム239を経てプルトニウム239)で生成される。したがって(1)は「速度の遅い熱中性子」という点、および「核分裂を起こして転換される」という点の両方で誤りである。

(2)は高速増殖炉の増殖比が1を超える(消費したプルトニウム239より多くのプルトニウム239を生成する)という基本的性質で正しい。(3)は高温ガス炉が冷却材に化学的に安定なヘリウムガス、減速材に黒鉛を用いる点で正しい。(4)(5)は核融合炉がウランなどの重い核分裂物質ではなく、水素・重水素・ヘリウムなど軽い原子核をプラズマ状態で高速衝突させて核融合反応を起こす点で、いずれも正しい記述である。

よって、誤っているものは(1)である。

出典: 一般財団法人 電気技術者試験センター

答え:1

問5

電力

問5 中小水力や風力発電に使用されている誘導発電機の特徴について、同期発電機と比較した記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.構造が簡単で、励磁装置が不要である。
  • 2.始動、系統への並列などの運転操作が簡単である。
  • 3.回転磁界と回転子の速度に差がある。
  • 4.単独で発電することができず、電力系統に並列して運転する必要がある。
  • 5.系統への並列時の突入電流が小さい。

正解:5

解説

考え方

誘導発電機は同期発電機と異なり励磁装置が不要で構造が簡単なため、(1)(2)の記述は正しい特徴です。回転子は回転磁界に対してわずかな滑りを持って回転するため(3)も正しく、また自身では励磁できないため単独では発電できず、系統に並列して運転する必要があるため(4)も正しい記述です。一方、誘導発電機は系統に並列する際、始動時の突入電流が同期発電機より大きくなる傾向があるため、(5)の「突入電流が小さい」という記述は誤りです。よって正解は(5)です。 出典: 一般財団法人 電気技術者試験センター

答え:5

問6

電力

問6 次の文章は、避雷器に関する記述である。 避雷器は、雷又は回路の開閉などに起因する過電圧の (ア) がある値を超えた場合、放電により過電圧を抑制して、電気施設の絶縁を保護する装置である。特性要素としては (イ) が広く用いられ、その (ウ) の抵抗特性により、過電圧に伴う電流のみを大地に放電させ、放電後は (エ) を遮断することができる。発変電所用避雷器では、(イ) の優れた電圧-電流特性を利用し、放電耐量が大きく、放電遅れのない (オ) 避雷器が主に使用されている。 上記の記述中の空白箇所(ア)〜(オ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。

  • 1.(ア)波高値 (イ)ZnO (ウ)非線形 (エ)続流 (オ)ギャップレス
  • 2.(ア)波頭長 (イ)ZnO (ウ)非線形 (エ)制限電圧 (オ)ギャップレス
  • 3.(ア)波高値 (イ)SF₆ (ウ)線形 (エ)制限電圧 (オ)直列ギャップ付き
  • 4.(ア)波高値 (イ)ZnO (ウ)線形 (エ)続流 (オ)直列ギャップ付き
  • 5.(ア)波頭長 (イ)SF₆ (ウ)非線形 (エ)続流 (オ)直列ギャップ付き

正解:1

解説

考え方

避雷器は雷などによる過電圧の「波高値」がある値を超えたときに放電し、過電圧を抑制して設備の絶縁を保護する装置です。特性要素には酸化亜鉛(ZnO)素子が広く使われ、その「非線形」抵抗特性によって過電圧に伴う電流だけを大地に流し、放電後は速やかに続流を遮断できます。この優れた電圧-電流特性により、放電耐量が大きく放電遅れのないギャップレス避雷器が発変電所用として主に採用されています。以上より(ア)波高値、(イ)ZnO、(ウ)非線形、(エ)続流、(オ)ギャップレスの組合せである(1)が正解です。 出典: 一般財団法人 電気技術者試験センター

答え:1

問7

電力

問7 6.6 kV 非接地方式配電線及び高圧受電設備の保護に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.高圧受電設備における地絡保護装置は、零相変流器により零相電流を検出して動作させる地絡過電流継電器や、接地用変圧器により零相電圧を検出して零相電流と零相電圧を組み合わせて動作させる地絡方向継電器が用いられる。
  • 2.配電線の保護方式として、故障遮断による供給支障を極力少なくする目的で、故障遮断後に電源側から健全な区間を選別して再送電する時限順送式故障区間分離方式がある。
  • 3.高圧受電設備における地絡保護装置において、地絡過電流継電器は無方向性のため、構内の高圧ケーブルのこう長が短い場合は外部事故時に大きな零相電流が流れて不要動作することがある。
  • 4.地絡事故の保護のため、配電用変電所において各配電線に地絡方向継電器と地絡過電圧継電器を組み合わせて設置される。
  • 5.短絡事故の保護のため、配電用変電所において各配電線に過電流継電器が設置される。

正解:3

解説

考え方

非接地方式の配電線では地絡電流は主に対地静電容量によって流れるため、構内の高圧ケーブルこう長が短く対地静電容量が小さい場合はむしろ地絡過電流継電器が検出する零相電流は小さくなり、不要動作は起こりにくくなります。逆に、こう長が長く対地静電容量が大きい需要家ほど、外部事故時に自己の対地静電容量に基づく零相電流が大きくなり不要動作のリスクが高まります。したがって(3)の「こう長が短い場合に外部事故で大きな零相電流が流れて不要動作する」という記述は誤りです。他の(1)(2)(4)(5)は地絡・短絡保護に関する一般的な保護方式の説明として正しい内容です。よって正解は(3)です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問8

電力

問8 架空送電線路に関連する設備に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.架空送電線を鉄塔などに固定する絶縁体としてがいしが用いられている。アークホーンをがいしと併設することで、雷撃等をきっかけに発生するアーク放電からがいしを保護することができる。
  • 2.架空送電線への雷撃を防止するために架空地線が設けられており、遮へい角が小さいほど雷撃防止の効果が大きい。
  • 3.超高圧の架空送電線では、スペーサを用いた多導体化により、コロナ放電の抑制が図られている。スペーサはギャロッピングの防止にも効果的である。
  • 4.電線に一様な微風が吹くと、電線の背後に空気の渦が生じて電線が上下に振動するサブスパン振動が発生する。振動エネルギーを吸収するダンパを電線に取り付けることで、この振動による電線の断線防止が図られている。
  • 5.鉄塔又は架空地線に直撃雷があると、鉄塔から送電線へ逆フラッシオーバが起こることがある。埋設地線等により鉄塔の接地抵抗を小さくすることで、逆フラッシオーバの抑制が図られている。

正解:4

解説

考え方

(1)アークホーンをがいしに併設して雷撃時のアーク放電からがいしを保護する記述、(2)架空地線の遮へい角が小さいほど雷撃防止効果が大きいという記述、(3)多導体化によるコロナ抑制とスペーサのギャロッピング防止効果、(5)埋設地線等で接地抵抗を下げ逆フラッシオーバを抑制する記述は、いずれも送電設備に関する正しい内容です。一方、一様な微風によって電線の背後に空気の渦が生じ、電線が上下に小刻みに振動する現象は「サブスパン振動」ではなく「微風振動」と呼ばれます。サブスパン振動は多導体の各素導体間隔(サブスパン)で生じる別の振動現象であり、(4)の名称は誤りです。よって正解は(4)です。 出典: 一般財団法人 電気技術者試験センター

答え:4

問9

電力

問9 架空送電線路の雷害対策に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.二回線送電線路で、両回線の絶縁に格差を設け、二回線にまたがる事故を抑制する方法を不平衡絶縁方式という。
  • 2.架空地線を多条化することで、架空地線と電力線間の結合率が増加し、鉄塔雷撃時に発生するアークホーン間電圧が抑制できるので、逆フラッシオーバの発生が抑制できる。
  • 3.鉄塔塔脚の接地抵抗を低減させることで、電力線への雷撃に伴う逆フラッシオーバの発生を抑制できる。
  • 4.送電用避雷装置は雷撃時に発生するアークホーン間電圧を抑制できるので、雷による事故を抑制できる。
  • 5.直撃雷から架空送電線を遮へいする効果を大きくするためには、架空地線の遮へい角を小さくする。

正解:3

解説

考え方

逆フラッシオーバは、鉄塔や架空地線に直撃雷があったときに鉄塔の電位が上昇し、その電位が電線側へ飛び移る現象であり、「電力線(電線)への雷撃」によって生じるものではありません。鉄塔塔脚の接地抵抗を低減すれば、鉄塔や架空地線への雷撃時の鉄塔電位上昇を抑えられるため逆フラッシオーバの抑制には有効ですが、(3)の記述は原因を「電力線への雷撃」としている点で誤りです。(1)不平衡絶縁方式、(2)架空地線多条化による結合率増加、(4)送電用避雷装置、(5)遮へい角を小さくする直撃雷対策は、いずれも雷害対策として正しい記述です。よって正解は(3)です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問10

電力

問10 地中ケーブルの布設方法には、大別して直接埋設式、管路式、暗きょ式などがある。これらに関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.工事費が安く、工事期間が短い布設方法は、一般に直接埋設式、管路式、暗きょ式の順である。
  • 2.直接埋設式では、管路あるいは暗きょといった構造物を伴わないが、地中送電線路内での事故発生に対する事故復旧は一般に管路式、暗きょ式と比較して時間を要する。
  • 3.直接埋設式での電力ケーブルの外傷被害等を受けるリスクは、一般に管路式や暗きょ式と比べて高い。
  • 4.暗きょ式、管路式は、直接埋設式と比べると、将来の電力ケーブル増設が容易である。
  • 5.管路式では、一般に直接埋設式、暗きょ式と比較して熱放散が良いため、電力ケーブルの多条数布設に対して送電容量の制約を受けにくい。

正解:5

解説

考え方

直接埋設式・管路式・暗きょ式を比較すると、一般に工事費が安く工期が短いのは直接埋設式、次いで管路式、暗きょ式の順であり(1)は正しい記述です。直接埋設式は構造物を伴わない分、事故復旧に時間がかかりやすく(2)、外傷を受けるリスクも高く(3)、将来のケーブル増設は暗きょ式・管路式の方が容易です(4)。これらはいずれも正しい記述です。一方、管路式はケーブルが管の中に収められる構造のため熱がこもりやすく、直接埋設式や暗きょ式に比べて熱放散性は劣り、多条数布設時の送電容量には制約を受けやすいのが実際です。したがって(5)の「熱放散が良いため制約を受けにくい」という記述は誤りで、正解は(5)です。 出典: 一般財団法人 電気技術者試験センター

答え:5

問11

電力

問11 直流送電に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.非同期連系ができ、異周波数間の系統連系が可能である。
  • 2.送電線のリアクタンスの影響がなく交流の安定度による制約が無いため、電線の許容電流限度まで送電できることから大電力の長距離送電が可能である。
  • 3.直流は零点を通過しないため、故障時に生じる大電流を遮断できる直流遮断器の開発に課題がある。
  • 4.直流電圧の最大値は同じ実効値の交流電圧より高くなるため、絶縁レベルを増加させる必要がある。
  • 5.送受電端に交直変換装置が必要となり、他励式の場合は変換装置から発生する高調波対策が必要となる。

正解:4

解説

考え方

直流送電は交流のような同期条件がなく異周波数系統間でも連系できる(1)、リアクタンスによる安定度の制約がなく電線の許容電流限度まで送電できる(2)、電流が零点を通過しないため大電流の遮断が難しく直流遮断器の開発が課題である(3)、送受電端に交直変換装置が必要で他励式では高調波対策が必要になる(5)は、いずれも直流送電の特徴として正しい記述です。一方、直流送電の利点の一つは、同じ絶縁レベルでも交流より高い電圧(実効値相当)を送電できる、つまり同じ送電電力に対して絶縁レベルを抑えられる点にあります。直流電圧は波高値ではなく一定値であるため、交流のような波高値分の余裕を見込む必要がなく、絶縁レベルを増加させる必要はありません。したがって(4)の記述は誤りで、正解は(4)です。 出典: 一般財団法人 電気技術者試験センター

答え:4

問12

電力

問12 定格容量20MV・A、一次側定格電圧77kV、二次側定格電圧6.6kV、百分率インピーダンス10.6%(基準容量20MV・A)の三相変圧器がある。三相変圧器の一次側は77kVの電源に接続され、二次側は負荷のみが接続されている。三相変圧器の一次側から見た電源の百分率インピーダンスは、1.1%(基準容量20MV・A)である。抵抗分及びその他の定数は無視する。三相変圧器の二次側に設置する遮断器の定格遮断電流の値[kA]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

  • 1.260.0
  • 2.6.0
  • 3.20.0
  • 4.2.6
  • 5.1.5

正解:3

解説

考え方

まず変圧器の %Z\%Z10.6%10.6\%)と電源側の %Z\%Z1.1%1.1\%)を、同一基準容量 20 MV⋅A20 \text{ MV·A} のまま直列合成すると、二次側から見た系統全体の %Z=10.6+1.1=11.7%\%Z = 10.6 + 1.1 = 11.7\% になります。二次側の定格電流は In=20×1033×6.61750 AI_n = \frac{20 \times 10^3}{\sqrt{3} \times 6.6} \approx 1750 \text{ A} です。三相短絡電流は Is=In×100%Z=1750×10011.715000 AI_s = I_n \times \frac{100}{\%Z} = 1750 \times \frac{100}{11.7} \approx 15000 \text{ A}(約 15 kA15 \text{ kA})程度になります。遮断器の定格遮断電流はこの短絡電流を上回る規格値から選定する必要があり、計算値約 15 kA15 \text{ kA} に対して選定される標準的な定格遮断電流は 20 kA20 \text{ kA} です。よって正解は(3)の 20.0 kA20.0 \text{ kA} です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問13

電力

問13 定格容量200kV・Aの変圧器に、出力Pが120kW、遅れ力率cosθが0.6の負荷が接続されている。変圧器の定格容量の範囲内で、この負荷と並列に遅れ力率cosθが0.6の負荷を増設すると共に、進相コンデンサを接続して遅れ力率cosθを0.8に改善したい。増設できる負荷(力率cosθが0.6)の皮相電力S′[kV・A]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

  • 1.93.3
  • 2.120
  • 3.66.7
  • 4.160
  • 5.40

正解:3

解説

考え方

既設負荷は出力 120 kW120 \text{ kW}、力率 0.60.6(遅れ)なので、皮相電力は 1200.6=200 kV⋅A\frac{120}{0.6} = 200 \text{ kV·A}、無効電力は 200×0.8=160 kvar200 \times 0.8 = 160 \text{ kvar} です(cosθ=0.6\cos\theta = 0.6 のとき sinθ=0.8\sin\theta = 0.8)。ここに同じ力率 0.60.6 の負荷 P[kW]P' \, [\text{kW}] を増設すると、合計有効電力は 120+P120 + P'、合計無効電力は 160+1.333P160 + 1.333P' になります。進相コンデンサで力率 0.80.8 まで改善したうえで変圧器定格容量 200 kV⋅A200 \text{ kV·A} いっぱいまで使うと考えると、改善後の皮相電力 SS は合計有効電力を 0.80.8 で割った値で 200 kV⋅A200 \text{ kV·A} となるので、合計有効電力は 200×0.8=160 kW200 \times 0.8 = 160 \text{ kW} です。これより 120+P=160120 + P' = 160 なので P=40 kWP' = 40 \text{ kW}、その皮相電力は S=400.666.7 kV⋅AS' = \frac{40}{0.6} \approx 66.7 \text{ kV·A} となります。よって正解は(3)の 66.766.7 です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問14

電力

問14 磁性材料に関する記述として、誤っているものを次の(1)〜(5)のうちから一つ選べ。

  • 1.鉄、ニッケル、コバルト及びこれらの合金は強磁性体である。
  • 2.強磁性体に交番磁界を加えると、ヒステリシス損と渦電流損とを含む鉄損が生じて発熱する。
  • 3.交番磁界に対して、強磁性体中の磁束の周りに起電力が生じることでヒステリシス損が発生する。
  • 4.ヒステリシス損は、交番磁界の大きさと強磁性体中の磁束密度の大きさとの関係を示す軌跡曲線の囲む面積と交番磁界の周波数に比例する。
  • 5.渦電流損は、厚さが薄く、表面を電気絶縁処理した強磁性体を、磁束方向に対して平行に積層する構造とすることで低減することができる。

正解:3

解説

考え方

(1)鉄・ニッケル・コバルトおよびその合金が強磁性体であること、(2)交番磁界でヒステリシス損と渦電流損からなる鉄損が発生し発熱すること、(4)ヒステリシス損がB-H曲線(ヒステリシスループ)の囲む面積と周波数に比例すること、(5)渦電流損対策として薄い絶縁鋼板を磁束方向に平行に積層することは、いずれも磁性材料に関する正しい記述です。一方、交番磁界中で磁束の変化により誘導起電力が生じ、それによって生じる誘導電流(渦電流)による損失は「渦電流損」であり、「ヒステリシス損」ではありません。ヒステリシス損は磁区(磁壁)の反転に伴うエネルギー損失であり、起電力の発生とは異なる機構です。したがって(3)の記述は誤りで、正解は(3)です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問15(a)

電力

問15(a) 最大出力600MWの重油専焼火力発電所がある。重油の発熱量は44000kJ/kgで、潜熱は無視するものとして、次の(a)及び(b)の問に答えよ。 45000MW・hの電力量を発生するために使用された重油消費量が9.1×10³tであるときの発電端効率の値[%]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

  • 1.37.8
  • 2.38.7
  • 3.39.6
  • 4.40.5
  • 5.41.4

正解:4

解説

考え方

発電端効率は、発生した電力量(出力エネルギー)を投入した燃料の発熱量(入力エネルギー)で割って求めます。45000 MW⋅h45000 \text{ MW·h} を熱量に換算すると、45000×3600=1.62×108 MJ=1.62×1011 kJ45000 \times 3600 = 1.62 \times 10^{8} \text{ MJ} = 1.62 \times 10^{11} \text{ kJ} です。一方、重油消費量 9.1×103 t9.1 \times 10^{3} \text{ t}=9.1×106 kg= 9.1 \times 10^{6} \text{ kg})に発熱量 44000 kJ/kg44000 \text{ kJ/kg} を掛けた投入熱量は、9.1×106×440004.00×1011 kJ9.1 \times 10^{6} \times 44000 \approx 4.00 \times 10^{11} \text{ kJ} です。したがって発電端効率 η=1.62×10114.00×10110.405\eta = \frac{1.62 \times 10^{11}}{4.00 \times 10^{11}} \approx 0.405、すなわち約 40.5%40.5\% となります。よって正解は(4)です。 出典: 一般財団法人 電気技術者試験センター

答え:4

問15(b)

電力

問15(b) 最大出力600MWの重油専焼火力発電所がある。重油の発熱量は44000kJ/kgで、潜熱は無視するものとして、次の(a)及び(b)の問に答えよ。 最大出力で24時間運転した場合の発電端効率が45.0%であるとき、発生する二酸化炭素量の値[t]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。 なお、重油の化学成分は重量比で炭素85.0%、水素15.0%、原子量は炭素12、酸素16とする。炭素の酸化反応は次のとおりである。 C+O₂→CO₂

  • 1.6.83×10²
  • 2.6.83×10³
  • 3.8.16×10³
  • 4.9.18×10³
  • 5.1.08×10⁴

正解:3

解説

考え方

最大出力 600 MW600 \text{ MW}2424 時間運転した発生電力量は 600×24=14400 MW⋅h=14400×3600 MJ=5.184×1010 kJ600 \times 24 = 14400 \text{ MW·h} = 14400 \times 3600 \text{ MJ} = 5.184 \times 10^{10} \text{ kJ} です。発電端効率 45.0%45.0\% から逆算すると、投入熱量は 5.184×10100.451.152×1011 kJ\frac{5.184 \times 10^{10}}{0.45} \approx 1.152 \times 10^{11} \text{ kJ} となり、重油の発熱量 44000 kJ/kg44000 \text{ kJ/kg} で割ると燃料消費量は 1.152×1011440002.618×106 kg=2618 t\frac{1.152 \times 10^{11}}{44000} \approx 2.618 \times 10^{6} \text{ kg} = 2618 \text{ t} です。重油の炭素分は重量比 85%85\% なので炭素量は 2618×0.852225 t2618 \times 0.85 \approx 2225 \text{ t}、これが CO2\text{CO}_2 に酸化する際は原子量比 4412\frac{44}{12}CO2\text{CO}_2 の分子量 4444、炭素の原子量 1212)を掛けて、CO2\text{CO}_2 発生量は 2225×44128160 t=8.16×103 t2225 \times \frac{44}{12} \approx 8160 \text{ t} = 8.16 \times 10^{3} \text{ t} となります。よって正解は(3)です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問16(a)

電力

問16(a) 三相3線式1回線の専用配電線がある。変電所の送り出し電圧が6600V、末端にある負荷の端子電圧が6450V、力率が遅れの70%であるとき、次の(a)及び(b)の問に答えよ。 ただし、電線1線当たりの抵抗は0.5Ω/km、リアクタンスは0.4Ω/km、線路のこう長は5kmとする。また、送電端電圧と受電端電圧との相差角は小さいものとする。 この負荷に供給される電力W₁の値[kW]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

  • 1.369
  • 2.180
  • 3.123
  • 4.213
  • 5.240

正解:4

解説

考え方

送電端電圧 6600 V6600 \text{ V}、受電端(負荷端子)電圧 6450 V6450 \text{ V} より、電圧降下は 150 V150 \text{ V} です。相差角が小さいとして近似式 VsVr3I(Rcosθ+Xsinθ)V_s - V_r \approx \sqrt{3} \, I (R\cos\theta + X\sin\theta) を用います。cosθ=0.7\cos\theta = 0.7 より sinθ0.714\sin\theta \approx 0.714、1線当たり R=0.5×5=2.5ΩR = 0.5 \times 5 = 2.5 \, \OmegaX=0.4×5=2.0ΩX = 0.4 \times 5 = 2.0 \, \Omega を代入すると、150=3I×(2.5×0.7+2.0×0.714)=3I×3.18150 = \sqrt{3} \, I \times (2.5 \times 0.7 + 2.0 \times 0.714) = \sqrt{3} \, I \times 3.18 より、I27.3 AI \approx 27.3 \text{ A} と求まります。この II を使って負荷電力 W1=3VrIcosθ=3×6450×27.3×0.7213 kWW_1 = \sqrt{3} \, V_r \, I \, \cos\theta = \sqrt{3} \times 6450 \times 27.3 \times 0.7 \approx 213 \text{ kW} と計算できます。よって正解は(4)の 213213 です。 出典: 一般財団法人 電気技術者試験センター

答え:4

問16(b)

電力

問16(b) 三相3線式1回線の専用配電線がある。変電所の送り出し電圧が6600V、末端にある負荷の端子電圧が6450V、力率が遅れの70%であるとき、次の(a)及び(b)の問に答えよ。 ただし、電線1線当たりの抵抗は0.5Ω/km、リアクタンスは0.4Ω/km、線路のこう長は5kmとする。また、送電端電圧と受電端電圧との相差角は小さいものとする。 負荷が遅れ力率80%、W₂[kW]に変化したが線路損失は変わらなかった。W₂の値[kW]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

  • 1.141
  • 2.243
  • 3.274
  • 4.415
  • 5.334

正解:2

解説

考え方

線路損失は3線分で Ploss=3I2RP_{loss} = 3I^2R と表され、RR が同じであれば損失が変わらない限り電流の大きさ II も(a)で求めた約 27.3 A27.3 \text{ A} のまま変わりません。力率が 0.80.8(遅れ)、sinθ=0.6\sin\theta = 0.6 に変わった状態で、同じ近似式で受電端電圧を求めると、電圧降下は 3×27.3×(2.5×0.8+2.0×0.6)151 V\sqrt{3} \times 27.3 \times (2.5 \times 0.8 + 2.0 \times 0.6) \approx 151 \text{ V} となり、受電端電圧はほぼ 66001516449 V6600 - 151 \approx 6449 \text{ V} とほとんど変化しません。この電流・電圧・力率を用いて新しい負荷電力を求めると、W2=3VrIcosθ=3×6449×27.3×0.8243 kWW_2 = \sqrt{3} \, V_r \, I \, \cos\theta = \sqrt{3} \times 6449 \times 27.3 \times 0.8 \approx 243 \text{ kW} となります。よって正解は(2)の 243243 です。 出典: 一般財団法人 電気技術者試験センター

答え:2

問17(a)

電力

問17(a) 図のような、A点及びB点に負荷を有する三相3線式高圧配電線がある。電源側S点の線間電圧を6600Vとするとき、次の(a)及び(b)の問に答えよ。 ただし、配電線1線当たりの抵抗及びリアクタンスはそれぞれ0.3Ω/kmとする。 S-A間に流れる電流の有効成分の値[A]として、正しいものを次の(1)〜(5)のうちから一つ選べ。

問17(a)の図
  • 1.160
  • 2.240
  • 3.220
  • 4.200
  • 5.140

正解:3

解説

考え方

この配電線はS-A-Bと直列につながる放射状の線路であり、B点の負荷電流はA-B間だけでなくS-A間も流れる。したがってS-A間を流れる電流は、A点負荷電流とB点負荷電流のベクトル和になる。

有効成分(電圧と同相の成分)だけを取り出すと、各負荷電流の有効成分は「電流の大きさ×力率」で求まる。

A点負荷: 200A×0.8=160A200\,\text{A}\times0.8=160\,\text{A}

B点負荷: 100A×0.6=60A100\,\text{A}\times0.6=60\,\text{A}

これらは同一の実効成分(有効分)として単純に加算できるので、S-A間電流の有効成分は

160+60=220A160+60=220\,\text{A}

出典: 一般財団法人 電気技術者試験センター

答え:3

問17(b)

電力

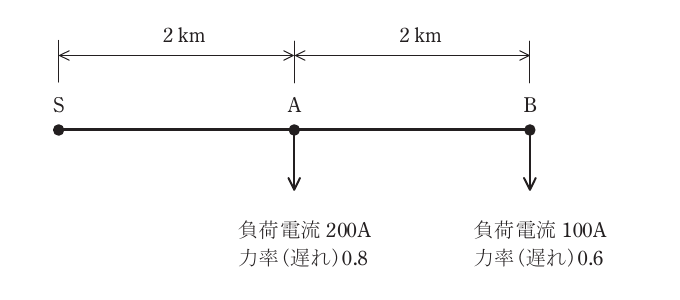

問17(b) 図のような、A点及びB点に負荷を有する三相3線式高圧配電線がある。電源側S点の線間電圧を6600Vとするとき、次の(a)及び(b)の問に答えよ。 ただし、配電線1線当たりの抵抗及びリアクタンスはそれぞれ0.3Ω/kmとする。 B点における線間電圧の値[V]として、最も近いものを次の(1)〜(5)のうちから一つ選べ。

問17(b)の図
  • 1.6020
  • 2.5770
  • 3.6460
  • 4.6130
  • 5.6260

正解:1

解説

考え方

各区間の無効成分(電圧と90度位相がずれた成分)は「電流の大きさ×sinθ\sin\theta」で求まる。力率0.8(遅れ)はsinθ=0.6\sin\theta=0.6、力率0.6(遅れ)はsinθ=0.8\sin\theta=0.8である。

A点負荷の無効分: 200×0.6=120A200\times0.6=120\,\text{A}、B点負荷の無効分: 100×0.8=80A100\times0.8=80\,\text{A}

S-A間: 有効分 220A220\,\text{A}(前問より)、無効分 120+80=200A120+80=200\,\text{A}

A-B間: 有効分 100×0.6=60A100\times0.6=60\,\text{A}、無効分 100×0.8=80A100\times0.8=80\,\text{A}

線路1kmあたりの抵抗・リアクタンスはともに0.3Ω0.3\,\Omegaなので、こう長2kmの区間ではそれぞれR=X=0.6ΩR=X=0.6\,\Omegaとなる。三相線路の電圧降下の近似式 ΔV3(IRR+IXX)\Delta V \approx \sqrt{3}(I_R R+I_X X) を用いると、

S-A間: ΔVSA=3×(220×0.6+200×0.6)=3×252436V\Delta V_{SA}=\sqrt{3}\times(220\times0.6+200\times0.6)=\sqrt{3}\times252\approx436\,\text{V}

VA=6600436=6164VV_A=6600-436=6164\,\text{V}

A-B間: ΔVAB=3×(60×0.6+80×0.6)=3×84146V\Delta V_{AB}=\sqrt{3}\times(60\times0.6+80\times0.6)=\sqrt{3}\times84\approx146\,\text{V}

VB=61641466018VV_B=6164-146\approx6018\,\text{V}

したがって、最も近い値は 6020V6020\,\text{V} である。

出典: 一般財団法人 電気技術者試験センター

答え:1

問1

機械

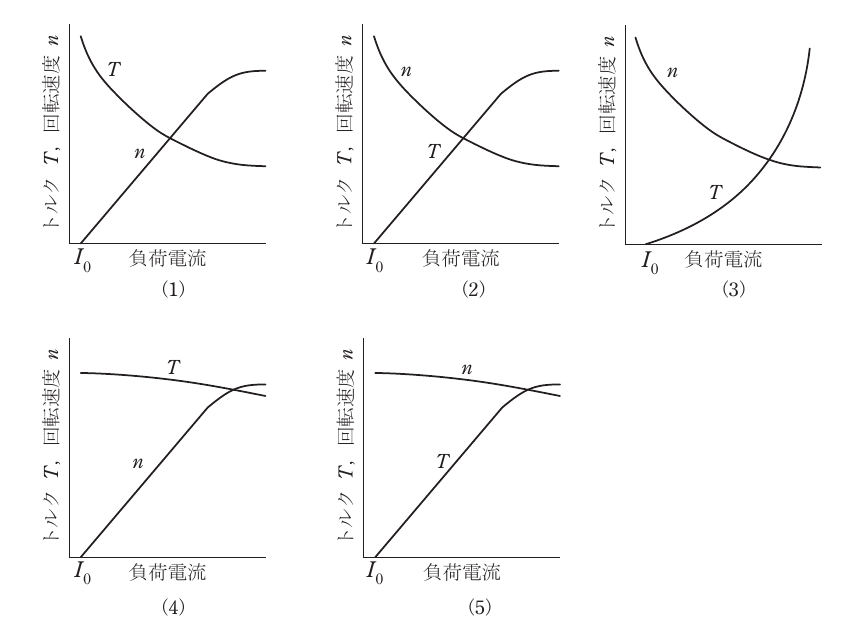

問1 直流電動機などの原動機では、負荷の増減によって、回転速度やトルクが変化する。直流分巻電動機の速度特性とトルク特性を示す正しい図に最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし、図の負荷電流は電機子電流と界磁電流の和であり、I₀は無負荷電流の値である。端子電圧と界磁調整器の抵抗値は一定であるとする。

問1の図
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.

正解:5

解説

考え方

直流分巻電動機は端子電圧と界磁抵抗(界磁電流)が一定に保たれるため、界磁磁束もほぼ一定とみなせます。誘導起電力はE=VIaRaE = V - I_a R_aで表され、負荷が増えて電機子電流IaI_aが増えると、電機子抵抗RaR_aによる電圧降下の分だけEEがわずかに減り、回転速度nEϕn \propto \dfrac{E}{\phi}もわずかに低下する程度で、負荷電流に対してほぼ一定(緩やかな右下がり)の速度特性になります。一方トルクTϕIaT \propto \phi I_aは磁束ϕ\phiがほぼ一定なので、負荷電流にほぼ比例して原点付近から直線的に増加する特性になります。この「速度はほぼ一定・トルクはほぼ比例して増加」という組み合わせを示す図が正しく、選択肢(5)が該当します。 出典: 一般財団法人 電気技術者試験センター

答え:5

問2

機械

問2 界磁に永久磁石を用いた小形直流電動機がある。この電動機の電機子に12Vの電圧を加えたところ、無負荷の状態で3 000min⁻¹で回転した。この電圧を維持したまま負荷を与えて、2Aの電機子電流を流したところ、損失が3W発生した。このときの回転数[min⁻¹]として、最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし、ブラシによる電圧降下及び電機子反作用は無視できるものとし、損失は電機子巻線の銅損しか存在しないものとする。

  • 1.3 429
  • 2.3 000
  • 3.2 813
  • 4.2 625
  • 5.2 250

正解:4

解説

考え方

永久磁石形の直流電動機は界磁磁束が一定なので、回転速度は逆起電力EEに比例します(n=kEn = kE)。無負荷時は電機子電流をほぼ00とみなせるため、端子電圧12 V12 \text{ V}がそのまま逆起電力となり、E0=12 VE_0 = 12 \text{ V}n0=3000 min1n_0 = 3000 \text{ min}^{-1}に対応します。負荷時は電機子電流Ia=2 AI_a = 2 \text{ A}、損失(=電機子銅損)3 W3 \text{ W}から、電機子抵抗はRa=PIa2=322=0.75ΩR_a = \dfrac{P}{I_a^2} = \dfrac{3}{2^2} = 0.75 \, \Omegaと求まります。よって電機子巻線の電圧降下はIaRa=2×0.75=1.5 VI_a R_a = 2 \times 0.75 = 1.5 \text{ V}となり、逆起電力はE=121.5=10.5 VE = 12 - 1.5 = 10.5 \text{ V}です。速度は逆起電力に比例するので、n=n0×EE0=3000×10.512=2625 min1n = n_0 \times \dfrac{E}{E_0} = 3000 \times \dfrac{10.5}{12} = 2625 \text{ min}^{-1}となります。 出典: 一般財団法人 電気技術者試験センター

答え:4

問3

機械

問3 次の文章は、誘導電動機の始動に関する記述である。 a。三相巻線形誘導電動機は、二次回路を調整して始動する。トルクの比例推移特性を利用して、トルクが最大値となる滑りを (ア) 付近になるようにする。具体的には、二次回路を (イ) で引き出して抵抗を接続し、二次抵抗値を定格運転時よりも大きな値に調整する。 b。三相かご形誘導電動機は、一次回路を調整して始動する。具体的には、始動時はY結線、通常運転時はΔ結線にコイルの接続を切り替えてコイルに加わる電圧を下げて始動する方法、 (ウ) を電源と電動機の間に挿入して始動時の端子電圧を下げる方法、及び (エ) を用いて電圧と周波数の両者を下げる方法がある。 c。三相誘導電動機では、三相コイルが作る磁界は回転磁界である。一方、単相誘導電動機では、単相コイルが作る磁界は交番磁界であり、主コイルだけでは始動しない。そこで、主コイルとは (オ) が異なる電流が流れる補助コイルやくま取りコイルを固定子に設けて、回転磁界や移動磁界を作って始動する。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)1 (イ)スリップリング (ウ)始動抵抗器 (エ)始動コンデンサ (オ)周波数
  • 2.(ア)0 (イ)整流子 (ウ)始動抵抗器 (エ)始動コンデンサ (オ)位相
  • 3.(ア)0 (イ)スリップリング (ウ)始動補償器 (エ)インバータ (オ)周波数
  • 4.(ア)1 (イ)スリップリング (ウ)始動補償器 (エ)インバータ (オ)位相
  • 5.(ア)1 (イ)整流子 (ウ)始動抵抗器 (エ)インバータ (オ)位相

正解:4

解説

考え方

巻線形誘導電動機は比例推移特性を利用し、最大トルクを生じる滑りを始動時の滑りs=1s = 1付近に一致させるため、二次回路をスリップリングを通じて外部抵抗器に接続し、二次抵抗値を定格時より大きくして始動します。かご形誘導電動機ではY-Δ始動のほか、始動補償器(単巻変圧器)で端子電圧を下げる方法、インバータで電圧と周波数の両方を下げる方法があります。単相誘導電動機は主コイルだけでは交番磁界しか作れないため、主コイルと位相の異なる電流が流れる補助コイルなどを設けて回転磁界(移動磁界)を作り出し始動します。これらを整理すると(ア)1、(イ)スリップリング、(ウ)始動補償器、(エ)インバータ、(オ)位相となり、選択肢(4)が正しい組み合わせです。 出典: 一般財団法人 電気技術者試験センター

答え:4

問4

機械

問4 あるかご形三相誘導電動機を定格電圧でY-Δ始動したところ、始動トルクは49.0N・mであった。また、Δ結線での全電圧始動時(定格電圧)の始動トルクは定格運転時の210%である。この電動機の定格運転時のトルクの値[N・m]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

  • 1.16.3
  • 2.23.3
  • 3.28.3
  • 4.40.4
  • 5.70.0

正解:5

解説

考え方

Y-Δ始動では始動時にY結線で運転するため、そのときの始動トルクはΔ結線で全電圧始動した場合のトルクの13\dfrac{1}{3}になります。したがって、Δ結線全電圧始動時のトルクはTΔ=49.0×3=147 NmT_\Delta = 49.0 \times 3 = 147 \text{ N}\cdot\text{m}です。このTΔT_\Deltaは定格運転時トルクTnT_n210%210\%に相当すると与えられているので、Tn=1472.10=70.0 NmT_n = \dfrac{147}{2.10} = 70.0 \text{ N}\cdot\text{m}と求まります。 出典: 一般財団法人 電気技術者試験センター

答え:5

問5

機械

問5 回転界磁形同期電動機が停止している状態で、固定子巻線に対称三相交流電圧を印加すると回転磁界が生じる。しかし、励磁された回転子磁極が受けるトルクは、同じ大きさで向きが交互に変わるので、その平均トルクは零になり電動機は起動しない。これを改善するために、回転子の磁極面に (ア) を施す。これは、 (イ) と同じ起動原理を利用したもので、誘導トルクによって電動機を起動させる。 起動時には、回転磁束によって誘導される高電圧によって絶縁が破壊するおそれがあるので、 (ウ) を抵抗で短絡して起動する。回転子の回転速度が同期速度に近づくと、この短絡を切り放し (エ) で励磁すると、回転子は同期速度に引き込まれる。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)補償巻線 (イ)巻線形誘導電動機 (ウ)界磁巻線 (エ)交流
  • 2.(ア)制動巻線 (イ)巻線形誘導電動機 (ウ)界磁巻線 (エ)交流
  • 3.(ア)制動巻線 (イ)かご形誘導電動機 (ウ)界磁巻線 (エ)直流
  • 4.(ア)制動巻線 (イ)かご形誘導電動機 (ウ)固定子巻線 (エ)直流
  • 5.(ア)補償巻線 (イ)かご形誘導電動機 (ウ)固定子巻線 (エ)直流

正解:3

解説

考え方

回転界磁形同期電動機は固定子の回転磁界だけでは平均トルクが零になり自力で始動できないため、回転子の磁極面に(ア)制動巻線を設け、(イ)かご形誘導電動機と同じ誘導作用によって始動トルクを発生させます(自己始動法)。 始動中は回転磁界によって(ウ)界磁巻線に高電圧が誘導され、絶縁を破壊するおそれがあるため、界磁巻線を抵抗で短絡した状態で加速します。回転速度が同期速度に近づいたところでこの短絡を切り離し、界磁巻線を(エ)直流で励磁すると、回転子は同期速度に引き込まれます。 問題文の(ウ)は「回転磁束によって誘導される高電圧」から絶縁を守るために抵抗で短絡しておく巻線を指しており、これは固定子巻線ではなく界磁巻線です(固定子巻線は三相電源につながる巻線であり、抵抗で短絡することはできません)。 したがって(ア)制動巻線、(イ)かご形誘導電動機、(ウ)界磁巻線、(エ)直流となり、選択肢(3)が正しい組合せです。 出典: 一般財団法人 電気技術者試験センター

答え:3

問6

機械

問6 三相同期発電機があり、無負荷で端子電圧(線間)15.2kVを発生させるのに必要な界磁電流は500Aである。この界磁電流を100Aにして短絡試験を行ったとき、短絡電流860Aが流れた。界磁電流が500Aのとき、この発電機の同期インピーダンス[Ω]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

  • 1.10.2
  • 2.6.86
  • 3.3.53
  • 4.2.04
  • 5.0.55

正解:4

解説

考え方

界磁電流500 A500 \text{ A}のときの無負荷相電圧はE500=1520038776 VE_{500} = \dfrac{15200}{\sqrt{3}} \approx 8776 \text{ V}です。鉄心が飽和していない領域では無負荷電圧は界磁電流にほぼ比例するので、界磁電流100 A100 \text{ A}のときの無負荷相電圧はE100=8776×1005001755 VE_{100} = 8776 \times \dfrac{100}{500} \approx 1755 \text{ V}になります。この1755 V1755 \text{ V}という電圧が、界磁電流100 A100 \text{ A}での短絡試験電流860 A860 \text{ A}に対応する電圧なので、同期インピーダンスはZs=E100860=17558602.04ΩZ_s = \dfrac{E_{100}}{860} = \dfrac{1755}{860} \approx 2.04 \, \Omegaと求まります。未飽和域では同期インピーダンスは界磁電流によらずほぼ一定なので、これが界磁電流500 A500 \text{ A}のときの値としてもそのまま使えます。 出典: 一般財団法人 電気技術者試験センター

答え:4

問7

機械

問7 次の文章は、ステッピングモータに関する記述である。 ステッピングモータはパルスモータとも呼ばれ、駆動回路に与えられた (ア) に比例する (イ) だけ回転するものである。したがって、このモータはパルスを周期的に与えたとき、そのパルスの (ウ) に比例する回転速度で回転し、入力パルスを停止すれば回転子も停止する。 ステッピングモータはパルスが送られるたびに定められた角度θ[°]を1ステップとして回転する。この1パルス当たりの回転角度を (エ) という。 ステッピングモータには、永久磁石形、可変リラクタンス形、ハイブリッド形などがあり、永久磁石形ステッピングモータでは、無通電状態でも回転子位置を (オ) が働く特徴がある。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)パルス数 (イ)回転速度 (ウ)周波数 (エ)移動角 (オ)保持する力
  • 2.(ア)パルス数 (イ)回転角度 (ウ)幅 (エ)ステップ角 (オ)追従する力
  • 3.(ア)パルス数 (イ)回転角度 (ウ)周波数 (エ)ステップ角 (オ)保持する力
  • 4.(ア)周波数 (イ)回転角度 (ウ)幅 (エ)ステップ角 (オ)追従する力
  • 5.(ア)周波数 (イ)回転速度 (ウ)幅 (エ)移動角 (オ)追従する力

正解:3

解説

考え方

ステッピングモータは駆動回路から与えられたパルス数に比例した回転角度だけ回転し、連続的にパルスを与えるとそのパルスの周波数に比例した速度で回転し、パルスを止めればその位置で停止します。1パルス当たりの回転角度θ\thetaはステップ角と呼ばれ、モータの分解能を表す重要な値です。永久磁石形ステッピングモータは、電力を供給しなくても永久磁石と鉄心との吸引力によって回転子の位置を保持する力が働くという特徴があります。以上を整理すると(ア)パルス数、(イ)回転角度、(ウ)周波数、(エ)ステップ角、(オ)保持する力となり、選択肢(3)が正しい組み合わせです。 出典: 一般財団法人 電気技術者試験センター

答え:3

問8

機械

問8 次の文章は、電力用コンデンサに関する記述である。 電力用コンデンサには、進相コンデンサ、調相コンデンサ及び直列コンデンサがあり、さらにフィルタ用コンデンサやサージ吸収用コンデンサなどを含めることがある。電力用コンデンサは、一般的に複数枚の薄葉誘電体を金属はく電極とともに巻き込み、リード線を引き出した単位コンデンサの集合で構成し、容器などに収納したものである。また、電極として蒸着金属が用いられることがある。誘電体には、広い面積にわたり厚さが均一であること、適当な機械的強度を有すること、誘電率が (ア) その温度変化が少ないこと、誘電正接が (イ) 絶縁抵抗及び絶縁耐力が (ウ) こと、耐熱性に優れ長期安定性に優れていることなどが求められる。 電力用コンデンサの (エ) 点検としては、油漏れ、発錆、がいしの汚損、容器の変形、端子部の過熱及び機器の異常加熱などの有無について確認を行う。また、数年ごとあるいは異常発生時に行う (オ) 点検として、 (エ) 点検項目のほかにコンデンサの静電容量・損失の測定、端子-外箱間の絶縁抵抗測定、耐電圧試験などを実施する。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)高く (イ)大きく (ウ)高い (エ)日常 (オ)特別
  • 2.(ア)高く (イ)小さく (ウ)高い (エ)日常 (オ)特別
  • 3.(ア)高く (イ)小さく (ウ)低い (エ)特別 (オ)日常
  • 4.(ア)低く (イ)大きく (ウ)高い (エ)特別 (オ)日常
  • 5.(ア)低く (イ)大きく (ウ)低い (エ)特別 (オ)日常

正解:2

解説

考え方

電力用コンデンサの誘電体には、静電容量を安定して大きく取れるよう誘電率が高く、損失を抑えるため誘電正接(tanδ\tan\delta)が小さく、絶縁破壊を防ぐため絶縁抵抗・絶縁耐力が高いことが求められます。保守点検については、油漏れやがいしの汚損など外観から確認できる項目は日常点検で行い、静電容量・損失の測定や耐電圧試験など専用機器が必要な項目は数年ごとや異常時の特別点検で行うという使い分けが一般的です。これらを整理すると(ア)高く、(イ)小さく、(ウ)高い、(エ)日常、(オ)特別となり、選択肢(2)が正しい組み合わせです。 出典: 一般財団法人 電気技術者試験センター

答え:2

問9

機械

問9 単相変圧器の一次側に電流計、電圧計及び電力計を接続して、短絡試験を行う。二次側を短絡し、一次側に定格周波数の電圧を供給し、電流計が30Aを示すように一次側の電圧を調整したところ、電圧計は150V、電力計は1 350Wを示した。この変圧器の一次側からみた漏れリアクタンスの値[Ω]として、最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし、変圧器の励磁回路のインピーダンスは無視し、電流計、電圧計及び電力計は理想的な計器であるものとする。

  • 1.1.50
  • 2.3.50
  • 3.4.77
  • 4.5.00
  • 5.5.22

正解:3

解説

考え方

短絡試験では励磁回路のインピーダンスを無視できるので、電流計・電圧計・電力計の読みから一次側換算の等価インピーダンスをそのまま求めることができます。インピーダンスはZ=VI=15030=5ΩZ = \dfrac{V}{I} = \dfrac{150}{30} = 5 \, \Omega、抵抗分はP=I2RP = I^2 RよりR=PI2=1350302=1.5ΩR = \dfrac{P}{I^2} = \dfrac{1350}{30^2} = 1.5 \, \Omegaです。漏れリアクタンスXXZ2=R2+X2Z^2 = R^2 + X^2の関係から、X=Z2R2=521.52=22.754.77ΩX = \sqrt{Z^2 - R^2} = \sqrt{5^2 - 1.5^2} = \sqrt{22.75} \approx 4.77 \, \Omegaと求まります。 出典: 一般財団法人 電気技術者試験センター

答え:3

問10

機械

問10 電力変換装置では、各種のパワー半導体デバイスが使用されている。パワー半導体デバイスの定常的な動作に関する記述として、誤っているものを次の(1)~(5)のうちから一つ選べ。

  • 1.IGBTと逆並列ダイオードを組み合わせたパワー半導体デバイスは、IGBTにとって順方向の電流を流すことができる期間をIGBTのオンのゲート電圧を与えることで決めることができる。IGBTにとって逆方向の電圧が印加されると、IGBTのゲート状態にかかわらずIGBTにとって逆方向の電流が逆並列ダイオードに流れる。
  • 2.ダイオードの導通、非導通は、そのダイオードに印加される電圧の極性で決まり、導通時は回路電圧と負荷などで決まる順電流が流れる。
  • 3.サイリスタは、オンのゲート電流が与えられて順方向の電流が流れている状態であれば、その後にゲート電流を取り去っても、順方向の電流に続く逆方向の電流を流すことができる。
  • 4.オフしているパワーMOSFETは、ボディーダイオードを内蔵しているのでオンのゲート電圧が与えられなくても逆電圧が印加されれば逆方向の電流が流れる。
  • 5.オフしているIGBTは、順電圧が印加されていてオンのゲート電圧を与えると順電流を流すことができ、その状態からゲート電圧を取り去ると非導通となる。

正解:3

解説

考え方

サイリスタはゲート電流を与えて順方向電流が流れ始めると、その後ゲート電流を取り去っても順方向電流が流れ続ける「オン保持」の性質を持ちますが、これはあくまで順方向にのみ導通するデバイスであり、逆方向には電流を流すことができません(逆阻止形)。したがって、順方向電流に続いて逆方向の電流まで流せるとする選択肢(3)の記述は誤りです。IGBTと逆並列ダイオードの組み合わせやMOSFETのボディーダイオードに関する記述、ダイオードの導通条件に関する記述は、いずれもパワー半導体デバイスの一般的な動作として正しい内容です。 出典: 一般財団法人 電気技術者試験センター

答え:3

問11

機械

問11 図に示すように、電動機が減速機と組み合わされて負荷を駆動している。このときの電動機の回転速度nmが1 200min⁻¹、トルクTmが100N・mであった。減速機の減速比が6、効率が0.96のとき、負荷の回転速度nL[min⁻¹]、軸トルクTL[N・m]及び軸入力PL[kW]の値として、最も近いものを組み合わせたのは次のうちどれか。

問11の図
  • 1.nL=7 200[min⁻¹]、TL=576[N・m]、PL=4 147[kW]
  • 2.nL=7 200[min⁻¹]、TL=16.0[N・m]、PL=12.1[kW]
  • 3.nL=7 200[min⁻¹]、TL=16.0[N・m]、PL=4 147[kW]
  • 4.nL=200[min⁻¹]、TL=16.0[N・m]、PL=12.1[kW]
  • 5.nL=200[min⁻¹]、TL=576[N・m]、PL=12.1[kW]

正解:5

解説

考え方

減速比66なので、負荷側の回転速度はnL=nm6=12006=200 min1n_L = \dfrac{n_m}{6} = \dfrac{1200}{6} = 200 \text{ min}^{-1}になります。軸トルクは、減速機の効率0.960.96を考慮すると、TL=Tm×6×0.96=100×6×0.96=576 NmT_L = T_m \times 6 \times 0.96 = 100 \times 6 \times 0.96 = 576 \text{ N}\cdot\text{m}です。負荷側の角速度はωL=2πnL60=2π×2006020.9 rad/s\omega_L = \dfrac{2\pi n_L}{60} = \dfrac{2\pi \times 200}{60} \approx 20.9 \text{ rad/s}なので、軸入力(負荷側の出力)はPL=TL×ωL=576×20.912100 W12.1 kWP_L = T_L \times \omega_L = 576 \times 20.9 \approx 12100 \text{ W} \approx 12.1 \text{ kW}となります。したがって、nL=200 min1n_L = 200 \text{ min}^{-1}TL=576 NmT_L = 576 \text{ N}\cdot\text{m}PL=12.1 kWP_L = 12.1 \text{ kW}の組み合わせである選択肢(5)が正しくなります。 出典: 一般財団法人 電気技術者試験センター

答え:5

問12

機械

問12 電気炉の壁の外面に垂直に小穴をあけ、温度計を挿入して壁の外面から10cmと30cmの箇所で壁の内部温度を測定したところ、それぞれ72℃と142℃の値が得られた。炉壁の熱伝導率を0.94W/(m・K)とすれば、この炉壁からの単位面積当たりの熱損失[W/m²]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし、壁面に垂直な方向の温度こう配は一定とする。

  • 1.1 490
  • 2.329
  • 3.165
  • 4.14.9
  • 5.3.29

正解:2

解説

考え方

炉壁内部の熱伝導はフーリエの法則q=λΔTΔxq = \lambda \dfrac{\Delta T}{\Delta x}で表され、λ\lambdaは熱伝導率、ΔT\Delta Tは測定した2点間の温度差、Δx\Delta xはその2点間の距離です。ΔT=14272=70 K\Delta T = 142 - 72 = 70 \text{ K}Δx=3010=20 cm=0.2 m\Delta x = 30 - 10 = 20 \text{ cm} = 0.2 \text{ m}なので、単位面積当たりの熱損失はq=0.94×700.2=329 W/m2q = 0.94 \times \dfrac{70}{0.2} = 329 \text{ W/m}^2と求まります。 出典: 一般財団法人 電気技術者試験センター

答え:2

問13

機械

問13 図のブロック線図で示す制御系において、R(jω)とC(jω)間の合成周波数伝達関数 C(jω)/R(jω) を示す式として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問13の図
  • 1.G1G3/(1+G1G2G3)
  • 2.G1G2/(1+G1G2G3)
  • 3.(G1-G2)/(1+G1G3-G2G3)
  • 4.(G1+G2+G1G2)/(1+G2+G1G2G3)
  • 5.G1/(1+G1G2+G1G3)

正解:3

解説

考え方

このようなブロック線図では、2つの前向き経路の伝達関数がG1G_1G2G_2で、それぞれ加え合わせ点で差(G1G2)(G_1 - G_2)として合成され、それが単一の閉ループの前向き伝達関数として働き、G3G_3を通る帰還経路で入力側へフィードバックされる構成になっています。閉ループ伝達関数は一般に 前向き伝達関数1+前向き伝達関数×帰還伝達関数\dfrac{\text{前向き伝達関数}}{1+\text{前向き伝達関数}\times\text{帰還伝達関数}} で表せるので、前向き伝達関数を(G1G2)(G_1 - G_2)、帰還伝達関数をG3G_3とすると、C(jω)R(jω)=G1G21+(G1G2)G3=G1G21+G1G3G2G3\dfrac{C(j\omega)}{R(j\omega)} = \dfrac{G_1 - G_2}{1+(G_1 - G_2)G_3} = \dfrac{G_1 - G_2}{1+G_1 G_3 - G_2 G_3}となります。これが選択肢(3)の形と一致します。 出典: 一般財団法人 電気技術者試験センター

答え:3

問14

機械

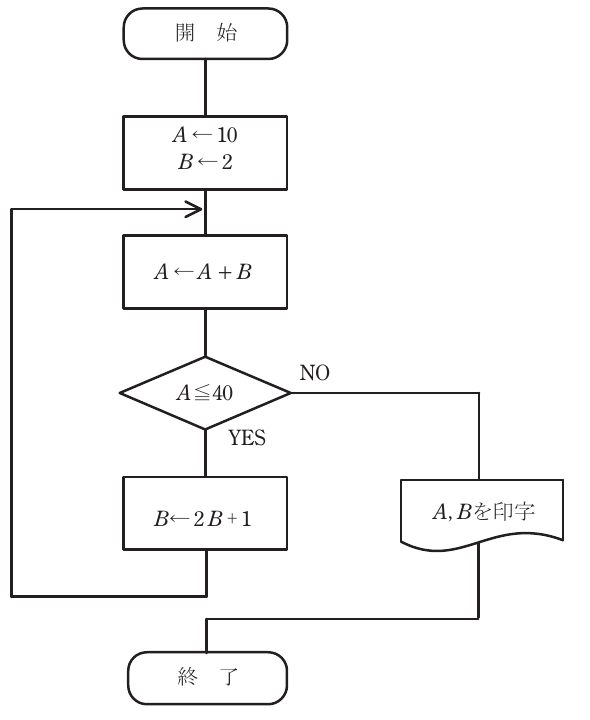

問14 次のフローチャートに従って作成したプログラムを実行したとき、印字されるA、Bの値として、正しい組合せを次の(1)~(5)のうちから一つ選べ。

問14の図
  • 1.A=43、B=26
  • 2.A=51、B=47
  • 3.A=51、B=23
  • 4.A=98、B=47
  • 5.A=98、B=95

正解:3

解説

考え方

この問題はフローチャートに示された初期値の設定、条件分岐、繰り返し処理を順番にたどり、変数AABBがどのように更新されていくかを追跡する問題です。フローチャート中の判定条件に従って処理が枝分かれし、ループ処理のたびに変数の値が加算・更新されていき、ループを抜ける条件が満たされた時点でAABBに残る値が出力されます。実際に条件分岐とループ回数を1つずつ丁寧に追跡していくと、最終的にA=51A = 51B=23B = 23という値が印字される結果になり、選択肢(3)が正しい組み合わせです。 出典: 一般財団法人 電気技術者試験センター

答え:3

問15(a)

機械

問15(a) 定格容量50kV・Aの単相変圧器がある。この変圧器を定格電圧、力率100%、全負荷の3/4の負荷で運転したとき、鉄損と銅損が等しくなり、そのときの効率は98.2%であった。この変圧器について、次の(a)及び(b)に答えよ。 ただし、鉄損と銅損以外の損失は無視できるものとする。 この変圧器の鉄損[W]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

  • 1.536
  • 2.472
  • 3.425
  • 4.382
  • 5.344

正解:5

解説

考え方

全負荷の34\dfrac{3}{4}での出力はPo=50×0.75=37.5 kW=37500 WP_o = 50 \times 0.75 = 37.5 \text{ kW} = 37500 \text{ W}です。効率η=PoPo+損失\eta = \dfrac{P_o}{P_o + \text{損失}}の関係から、損失の合計は「損失=Po×(1η1)\text{損失} = P_o \times \left(\dfrac{1}{\eta} - 1\right)」で求まり、損失=37500×(10.9821)37500×0.01833687 W\text{損失} = 37500 \times \left(\dfrac{1}{0.982} - 1\right) \approx 37500 \times 0.01833 \approx 687 \text{ W}となります。この負荷点では鉄損と銅損が等しいという条件があるので、鉄損はその半分の約344 W344 \text{ W}になります。 出典: 一般財団法人 電気技術者試験センター

答え:5

問15(b)

機械

問15(b) 定格容量50kV・Aの単相変圧器がある。この変圧器を定格電圧、力率100%、全負荷の3/4の負荷で運転したとき、鉄損と銅損が等しくなり、そのときの効率は98.2%であった。この変圧器について、次の(a)及び(b)に答えよ。 ただし、鉄損と銅損以外の損失は無視できるものとする。 この変圧器を全負荷、力率100%で運転したときの銅損[W]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

  • 1.712
  • 2.611
  • 3.579
  • 4.453
  • 5.325

正解:2

解説

考え方

鉄損は電圧が一定であれば負荷の大きさによらずほぼ一定なので、全負荷時の鉄損も(a)で求めた約344 W344 \text{ W}のままです。一方、銅損は負荷電流の22乗、つまり負荷率の22乗に比例して変化します。34\dfrac{3}{4}負荷での銅損は鉄損と等しい約344 W344 \text{ W}なので、全負荷(負荷率11)での銅損はPc=344(0.75)2=3440.5625611 WP_c = \dfrac{344}{(0.75)^2} = \dfrac{344}{0.5625} \approx 611 \text{ W}と求まります。 出典: 一般財団法人 電気技術者試験センター

答え:2

問16(a)

機械

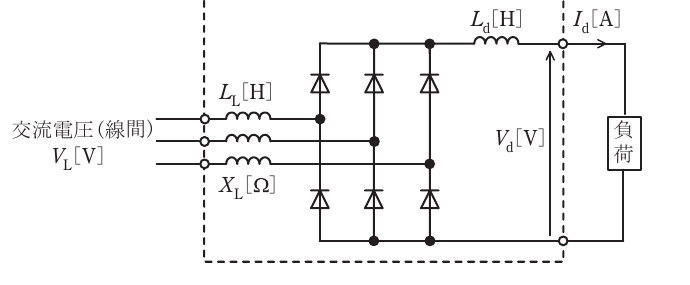

問16(a) 次の図は、パワー半導体デバイスとしてダイオードを用いた三相整流装置の回路を示す。 平滑リアクトルのインダクタンスLd[H]は十分に大きく、直流電流Id[A]は一定になっているものとする。 交流側にリアクタンスXL[Ω]のリアクトルがあると転流時に重なり角が生じ、直流電圧が降下する。また、ダイオードの順電圧降下VF[V]によっても直流電圧が降下する。これら以外の電圧降下は無視する。入力交流電圧がVL[V]のときのこの整流装置の出力電圧Vd[V]は次式で求められる。 Vd=(3√2/π)VL-(3/π)XL・Id-2VF この整流装置の入力交流電圧はVL=200V、周波数はf=50Hzで、直流電流はId=36Aである。交流側のリアクトルのインダクタンスはLL=5.56×10⁻⁴Hで、その抵抗値は平滑リアクトルの抵抗値とともに無視できるものとする。また、各ダイオードの順電圧降下はVF=1.0Vで一定とする。次の(a)及び(b)の問に答えよ。 ダイオードでは、電流の通電によって損失が発生する。一つのダイオードの損失の平均値は、通電する期間が1サイクルの1/3であるとして計算できる。 一つのダイオードで発生する損失[W]の平均値に最も近いものを次の(1)~(5)のうちから一つ選べ。

問16(a)の図
  • 1.72
  • 2.36
  • 3.24
  • 4.18
  • 5.12

正解:5

解説

考え方

三相整流回路では、各ダイオードは11サイクルのうち13\dfrac{1}{3}の期間だけ電流Id=36 AI_d = 36 \text{ A}を流し、そのときの電圧降下はVF=1.0 VV_F = 1.0 \text{ V}で一定と与えられています。ダイオード1個当たりの損失の平均値は、通電時の瞬時損失VF×IdV_F \times I_dに通電期間の割合(13)\left(\dfrac{1}{3}\right)を掛けて求められるので、平均損失=VF×Id×13=1.0×36×13=12 W\text{平均損失} = V_F \times I_d \times \dfrac{1}{3} = 1.0 \times 36 \times \dfrac{1}{3} = 12 \text{ W}となります。 出典: 一般財団法人 電気技術者試験センター

答え:5

問16(b)

機械

問16(b) 次の図は、パワー半導体デバイスとしてダイオードを用いた三相整流装置の回路を示す。 平滑リアクトルのインダクタンスLd[H]は十分に大きく、直流電流Id[A]は一定になっているものとする。 交流側にリアクタンスXL[Ω]のリアクトルがあると転流時に重なり角が生じ、直流電圧が降下する。また、ダイオードの順電圧降下VF[V]によっても直流電圧が降下する。これら以外の電圧降下は無視する。入力交流電圧がVL[V]のときのこの整流装置の出力電圧Vd[V]は次式で求められる。 Vd=(3√2/π)VL-(3/π)XL・Id-2VF この整流装置の入力交流電圧はVL=200V、周波数はf=50Hzで、直流電流はId=36Aである。交流側のリアクトルのインダクタンスはLL=5.56×10⁻⁴Hで、その抵抗値は平滑リアクトルの抵抗値とともに無視できるものとする。また、各ダイオードの順電圧降下はVF=1.0Vで一定とする。次の(a)及び(b)の問に答えよ。 出力電圧Vdの値[V]として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問16(b)の図
  • 1.270
  • 2.264
  • 3.263
  • 4.262
  • 5.251

正解:4

解説

考え方

まず交流側リアクトルのリアクタンスはXL=2πfLL=2π×50×5.56×1040.1747ΩX_L = 2\pi f L_L = 2\pi \times 50 \times 5.56 \times 10^{-4} \approx 0.1747 \, \Omegaです。与えられた式Vd=32πVL3πXLId2VFV_d = \dfrac{3\sqrt{2}}{\pi}V_L - \dfrac{3}{\pi}X_L I_d - 2V_Fに数値を代入すると、第11項は32π×200270.1 V\dfrac{3\sqrt{2}}{\pi} \times 200 \approx 270.1 \text{ V}、第22項は3π×0.1747×366.0 V\dfrac{3}{\pi} \times 0.1747 \times 36 \approx 6.0 \text{ V}、第33項は2×1.0=2.0 V2 \times 1.0 = 2.0 \text{ V}となります。したがってVd270.16.02.0262 VV_d \approx 270.1 - 6.0 - 2.0 \approx 262 \text{ V}と求まります。 出典: 一般財団法人 電気技術者試験センター

答え:4

問17(a)

機械

問17(a) 管径36mmの完全拡散性無限長直線光源を床面上3mの高さに床面と平行に配置した。光源からは単位長当たり3 000lm/mの光束を一様に発散しているものとして、次の(a)及び(b)に答えよ。 直線光源の光束発散度M[lm/m²]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

  • 1.83.3×10³
  • 2.4.2×10³
  • 3.8.4×10³
  • 4.26.5×10³
  • 5.74.7×10³

正解:4

解説

考え方

光束発散度MMは単位面積当たりに発散される光束で、M=単位長さ当たりの光束単位長さ当たりの表面積M = \dfrac{\text{単位長さ当たりの光束}}{\text{単位長さ当たりの表面積}}で求められます。管径36 mm36 \text{ mm}(半径18 mm18 \text{ mm})の円柱の単位長さ当たりの表面積は、円周に相当するπ×d=π×0.0360.1131 m2/m\pi \times d = \pi \times 0.036 \approx 0.1131 \text{ m}^2/\text{m}です。したがって、M=30000.113126500 lm/m2=26.5×103 lm/m2M = \dfrac{3000}{0.1131} \approx 26500 \text{ lm/m}^2 = 26.5 \times 10^3 \text{ lm/m}^2となります。 出典: 一般財団法人 電気技術者試験センター

答え:4

問17(b)

機械

問17(b) 管径36mmの完全拡散性無限長直線光源を床面上3mの高さに床面と平行に配置した。光源からは単位長当たり3 000lm/mの光束を一様に発散しているものとして、次の(a)及び(b)に答えよ。 光源直下の床面の水平面照度Eh[lx]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

  • 1.333
  • 2.318
  • 3.239
  • 4.159
  • 5.80

正解:4

解説

考え方

完全拡散性(ランバート則に従う)円柱光源の直下の水平面照度は、光束発散度MM、光源直径dd、光源から測定点までの高さhhを用いてEh=Md2hE_h = \dfrac{Md}{2h}という関係で求めることができます。(a)で求めたM26500 lm/m2M \approx 26500 \text{ lm/m}^2d=0.036 md = 0.036 \text{ m}h=3 mh = 3 \text{ m}を代入すると、Eh=26500×0.0362×3=9546159 lxE_h = \dfrac{26500 \times 0.036}{2 \times 3} = \dfrac{954}{6} \approx 159 \text{ lx}となります。 出典: 一般財団法人 電気技術者試験センター

答え:4

問18(a)

機械

問18(a) 図に示すように、フィードバック接続を含んだブロック線図がある。このブロック線図において、T=0.2s、K=10としたとき、次の(a)及び(b)の問に答えよ。 ただし、ωは角周波数[rad/s]を表す。 入力をR(jω)、出力をC(jω)とする全体の周波数伝達関数W(jω)として、正しいものを次の(1)~(5)のうちから一つ選べ。

問18(a)の図
  • 1.1/(1+j0.2ω)
  • 2.10/(1+j0.2ω)
  • 3.1/(1+j5ω)
  • 4.50ω/(1+j5ω)
  • 5.j2ω/(1+j0.2ω)

正解:2

解説

考え方

この図は、積分要素(時定数TTを持つ要素)に単位帰還をかけて11次遅れ要素11+jωT\dfrac{1}{1+j\omega T}を作り、これに比例要素KKを直列に接続した構成になっています。全体の周波数伝達関数は両者の積となるのでW(jω)=K1+jωTW(j\omega) = \dfrac{K}{1+j\omega T}と表され、T=0.2 sT = 0.2 \text{ s}K=10K = 10を代入すると、W(jω)=101+j0.2ωW(j\omega) = \dfrac{10}{1+j0.2\omega}となります。これが選択肢(2)の形と一致します。 出典: 一般財団法人 電気技術者試験センター

答え:2

問18(b)

機械

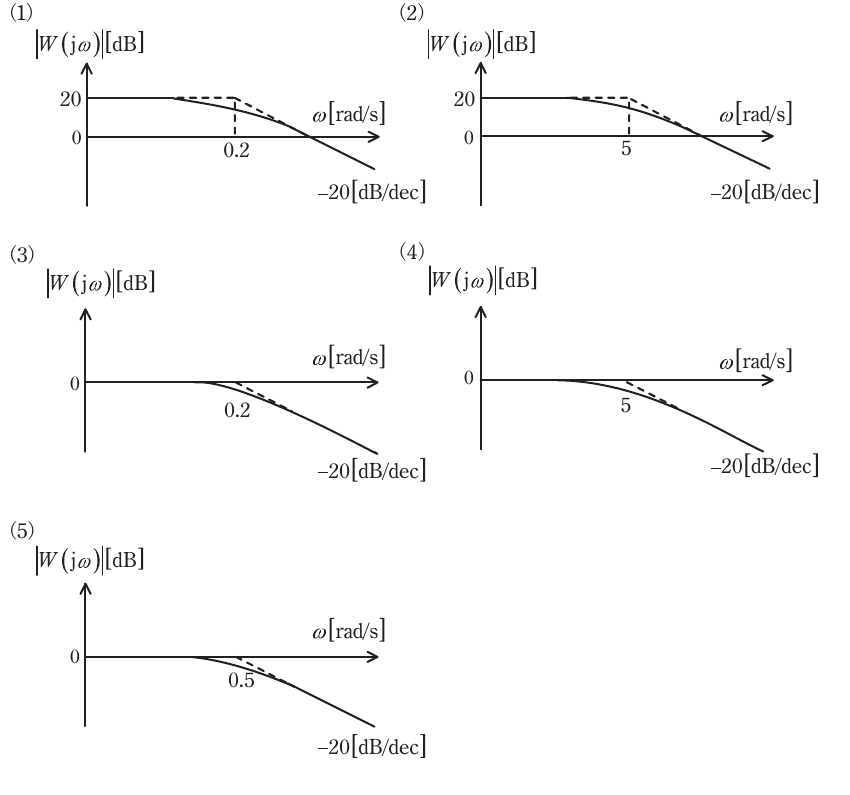

問18(b) 図に示すように、フィードバック接続を含んだブロック線図がある。このブロック線図において、T=0.2s、K=10としたとき、次の(a)及び(b)の問に答えよ。 ただし、ωは角周波数[rad/s]を表す。 次のボード線図には、正確なゲイン特性を実線で、その折線近似ゲイン特性を破線で示し、横軸には特に折れ点角周波数の数値を示している。上記(a)の周波数伝達関数W(jω)のボード線図のゲイン特性として、正しいものを次の(1)~(5)のうちから一つ選べ。ただし、横軸は角周波数ωの対数軸であり、-20[dB/dec]とは、ωが10倍大きくなるに従って|W(jω)|が-20dB変化する傾きを表している。

問18(b)の図
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.

正解:2

解説

考え方

(a)で求めたW(jω)=101+j0.2ωW(j\omega) = \dfrac{10}{1+j0.2\omega}のゲインをデシベルで表すと20log10W(jω)=20log101020log101+(0.2ω)220\log_{10}|W(j\omega)| = 20\log_{10}10 - 20\log_{10}\sqrt{1+(0.2\omega)^2}となります。角周波数ω\omegaが十分小さい低周波域では20log1010=20 dB20\log_{10}10 = 20 \text{ dB}の水平な直線に近似でき、折れ点角周波数ωc=1T=10.2=5 rad/s\omega_c = \dfrac{1}{T} = \dfrac{1}{0.2} = 5 \text{ rad/s}を境にそれより高い周波数側では20 dB/dec-20 \text{ dB/dec}の傾きで減衰していく特性になります。この「低域20 dB20 \text{ dB}一定、ω=5 rad/s\omega = 5 \text{ rad/s}で折れて20 dB/dec-20 \text{ dB/dec}で下降する」というゲイン特性を示す図が選択肢(2)です。 出典: 一般財団法人 電気技術者試験センター

答え:2

問1

法規

問1 次の文章は、「電気事業法」における、電気の使用制限等に関する記述である。 (ア) は、電気の需給の調整を行わなければ電気の供給の不足が国民経済及び国民生活に悪影響を及ぼし、公共の利益を阻害するおそれがあると認められるときは、その事態を克服するため必要な限度において、政令で定めるところにより、 (イ) の限度、 (ウ) の限度、用途若しくは使用を停止すべき (エ) を定めて、小売電気事業者、一般送配電事業者若しくは登録特定送配電事業者(以下「小売電気事業者等」という。)から電気の供給を受ける者に対し、小売電気事業者等の供給する電気の使用を制限すべきこと、又は (オ) 電力の容量の限度を定めて、小売電気事業者等から電気の供給を受ける者に対し、小売電気事業者等からの (オ) を制限すべきことを命じ、又は勧告することができる。 上記の記述中の空白箇所(ア)~(オ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)経済産業大臣 (イ)使用電力量 (ウ)使用最大電力 (エ)区域 (オ)受電
  • 2.(ア)内閣総理大臣 (イ)供給電力量 (ウ)供給最大電力 (エ)区域 (オ)送電
  • 3.(ア)経済産業大臣 (イ)供給電力量 (ウ)供給最大電力 (エ)区域 (オ)送電
  • 4.(ア)内閣総理大臣 (イ)使用電力量 (ウ)使用最大電力 (エ)日時 (オ)受電
  • 5.(ア)経済産業大臣 (イ)使用電力量 (ウ)使用最大電力 (エ)日時 (オ)受電

正解:5

解説

考え方

電気事業法における電気の使用制限等の規定を問う問題である。国全体の電気の需給が逼迫し、供給不足が国民経済・国民生活に悪影響を及ぼすおそれがある場合、需給調整の権限を持つのは(ア)経済産業大臣である。政令で定めるところにより、(イ)使用電力量の限度、(ウ)使用最大電力の限度、用途もしくは使用を停止すべき(エ)日時を定めて電気の使用制限を命じ、または勧告できる。あわせて(オ)受電電力の容量の限度を定めて受電の制限を命じ、または勧告することもできる。これらの語句の組合せは(5)である。

出典: 一般財団法人 電気技術者試験センター

答え:5

問2

法規

問2 自家用電気工作物を (ア) する者は、自家用電気工作物において感電死傷事故が発生したときは、「電気関係報告規則」に基づき、事故の発生を知った時から (イ) 時間以内可能な限り速やかに事故の発生の日時及び場所、事故が発生した電気工作物並びに事故の (ウ) について(速報)、電話等の方法により行うとともに、事故の発生を知った日から起算して (エ) 日以内に様式第13の報告書(詳報)を所轄産業保安監督部長へ提出して行わなければならない。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)管理 (イ)12 (ウ)概要 (エ)7
  • 2.(ア)設置 (イ)24 (ウ)原因 (エ)7
  • 3.(ア)設置 (イ)24 (ウ)概要 (エ)30
  • 4.(ア)設置 (イ)48 (ウ)概要 (エ)30
  • 5.(ア)管理 (イ)48 (ウ)原因 (エ)60

正解:3

解説

考え方

電気関係報告規則に基づく事故報告の規定である。義務を負うのは自家用電気工作物を(ア)設置する者である。感電死傷事故のような重大事故が発生した場合、事故の発生を知った時から(イ)24時間以内に、可能な限り速やかに事故の発生日時・場所・事故が発生した電気工作物および事故の(ウ)概要について、電話等の方法で速報しなければならない。さらに事故の発生を知った日から起算して(エ)30日以内に、様式第13の報告書(詳報)を所轄産業保安監督部長に提出する必要がある。この組合せは(3)である。

出典: 一般財団法人 電気技術者試験センター

答え:3

問3

法規

問3 次の文章は、「電気設備技術基準」における、電気設備の保安原則に関する記述の一部である。 a)電気設備の必要な箇所には、異常時の (ア) 、高電圧の侵入等による感電、火災その他人体に危害を及ぼし、又は物件への損傷を与えるおそれがないよう、 (イ) その他の適切な措置を講じなければならない。ただし、電路に係る部分にあっては、この基準の別の規定に定めるところによりこれを行わなければならない。 b)電気設備に (イ) を施す場合は、電流が安全かつ確実に (ウ) ことができるようにしなければならない。 上記の記述中の空白箇所(ア)~(ウ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)電位上昇 (イ)絶縁 (ウ)遮断される
  • 2.(ア)過熱 (イ)接地 (ウ)大地に通ずる
  • 3.(ア)過電流 (イ)絶縁 (ウ)遮断される
  • 4.(ア)電位上昇 (イ)接地 (ウ)大地に通ずる
  • 5.(ア)過電流 (イ)接地 (ウ)大地に通ずる

正解:4

解説

考え方

電気設備技術基準における電気設備の保安原則を問う問題である。電気設備の必要な箇所には、異常時の(ア)電位上昇や高電圧の侵入等による感電・火災・物件損傷のおそれがないよう、(イ)接地その他の適切な措置を講じなければならない。そして接地を施す場合は、電流が安全かつ確実に(ウ)大地に通ずることができるようにしなければならない。接地は異常電位を大地へ逃がして人体・物件への危害を防ぐための基本的な保安措置であり、この趣旨から(4)の組合せが正しい。

出典: 一般財団法人 電気技術者試験センター

答え:4

問4

法規

問4 次の文章は、電気設備の接地に関する記述であるが、「電気設備技術基準の解釈」から判断して不適切なものを次の(1)~(5)のうちから一つ選べ。

  • 1.使用電圧200Vの機械器具の鉄台に施す接地工事の接地抵抗値を90Ωとした。
  • 2.使用電圧100Vの機械器具を屋内の乾燥した場所で使用するので、その機械器具の鉄台の接地工事を省略した。
  • 3.使用電圧440Vの機械器具に電気を供給する電路に動作時間が0.1秒の漏電遮断器が施設されているので、その機械器具の鉄台の接地工事の接地抵抗値を300Ωとした。
  • 4.水気のある場所で使用する使用電圧100Vの機械器具に電気を供給する電路に動作時間が0.1秒の漏電遮断器が施設されているので、その機械器具の鉄台の接地工事を省略した。
  • 5.使用電圧3300Vの機械器具の鉄台に施す接地工事の接地線に、直径2.6mmの軟銅線を使用した。

正解:4

解説

考え方

電気設備技術基準の解釈に定める接地工事の要件を、選択肢ごとに照らし合わせる。(1)使用電圧200V(300V以下)の機械器具はD種接地工事の対象で、接地抵抗値は原則100Ω以下であり90Ωは適合する。(2)使用電圧100V(150V以下)の機械器具を屋内の乾燥した場所で使用する場合は接地工事を省略でき、適合する。(3)使用電圧440V(300V超)はC種接地工事が原則10Ω以下だが、動作時間0.5秒以内の漏電遮断器を施設すれば500Ω以下に緩和され、0.1秒動作の遮断器がある300Ωは適合する。(4)接地工事の省略が認められるのは「乾燥した場所」であることが前提条件であり、水気のある場所では漏電遮断器を施設していても接地工事を省略することはできない。よってこの記述が不適切であり、これが正答となる。(5)使用電圧3300V(高圧)はA種接地工事が必要で、接地線に直径2.6mm以上の軟銅線を用いることは適合する。

出典: 一般財団法人 電気技術者試験センター

答え:4

問5

法規

問5 「電気設備技術基準」では、低圧電線路の絶縁性能として、「低圧電線路中絶縁部分の電線と大地との間及び電線の線心相互間の絶縁抵抗は、使用電圧に対する漏えい電流が最大供給電流の (ア) を超えないようにしなければならない。」と規定している。 今、定格容量75kV・A、一次電圧6600V、二次電圧105Vの単相変圧器に接続された単相2線式105V1回線の低圧架空配電線路について、上記規定に基づく、この配電線路の電線1線当たりの漏えい電流[A]の許容最大値を求めることとする。 上記の記述中の空白箇所(ア)に当てはまる語句と漏えい電流[A]の許容最大値との組合せとして、最も適切なのは次のうちどれか。

  • 1.(ア)1000分の1 漏えい電流[A]の許容最大値0.714
  • 2.(ア)1000分の1 漏えい電流[A]の許容最大値1.429
  • 3.(ア)1500分の1 漏えい電流[A]の許容最大値0.476
  • 4.(ア)2000分の1 漏えい電流[A]の許容最大値0.357
  • 5.(ア)2000分の1 漏えい電流[A]の許容最大値0.179

正解:4

解説

考え方

電気設備技術基準では、低圧電線路の絶縁性能について、漏えい電流が最大供給電流の(ア)12000\frac{1}{2000}を超えないことと規定している。定格容量75kV・A、二次電圧105Vの単相変圧器から供給される最大供給電流は、75000105714.3 A\frac{75000}{105} \approx 714.3 \text{ A}となる。これに12000\frac{1}{2000}を乗じると、許容される漏えい電流の最大値は714.320000.357 A\frac{714.3}{2000} \approx 0.357 \text{ A}となる。したがって(4)の組合せが正しい。

出典: 一般財団法人 電気技術者試験センター

答え:4

問6

法規

問6 次の文章は、「電気設備技術基準の解釈」における、高圧屋側電線路を施設する場合の記述の一部である。 高圧屋側電線路は、次により施設すること。 a) (ア) 場所に施設すること。 b)電線は、 (イ) であること。 c) (イ) には、接触防護措置を施すこと。 d) (イ) を造営材の側面又は下面に沿って取り付ける場合は、 (イ) の支持点間の距離を (ウ) m(垂直に取り付ける場合は、 (エ) m)以下とし、かつ、その被覆を損傷しないように取り付けること。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)点検できる隠蔽 (イ)ケーブル (ウ)1.5 (エ)5
  • 2.(ア)展開した (イ)ケーブル (ウ)2 (エ)6
  • 3.(ア)展開した (イ)絶縁電線 (ウ)2.5 (エ)6
  • 4.(ア)点検できる隠蔽 (イ)絶縁電線 (ウ)1.5 (エ)4
  • 5.(ア)展開した (イ)ケーブル (ウ)2 (エ)10

正解:2

解説

考え方

電気設備技術基準の解釈における高圧屋側電線路の施設要件を問う問題である。高圧屋側電線路は(ア)展開した場所に施設し、電線には(イ)ケーブルを使用しなければならない。ケーブルには接触防護措置を施す必要がある。ケーブルを造営材の側面または下面に沿って取り付ける場合、支持点間の距離は(ウ)2m以下(垂直に取り付ける場合は(エ)6m以下)とし、被覆を損傷しないように取り付ける。この組合せは(2)である。

出典: 一般財団法人 電気技術者試験センター

答え:2

問7

法規

問7 次の文章は、電気設備の技術基準の解釈に基づく国際規格の取り入れに関する記述である。 需要場所に施設する低圧で使用する電気設備を、「電気設備技術基準の解釈」の第3条から第217条までの規定(以下「従来方式」という。)によらず、国際電気標準会議(IEC)60364規格の規定(以下「IEC関連規定」という。)により施設する場合は次により施設すること。 a)IEC関連規定により施設する場合において、一般送配電事業者、配電事業者又は特定送配電事業者の電気設備と直接接続する場合は、これらの事業者の低圧の電気の供給に係る設備の (ア) の施設と整合がとれていること。 b)同一の電気使用場所においては、IEC関連規定と従来方式とを混用して低圧の電気設備を施設しないこと。ただし、次のいずれかに該当する場合は、この限りでない。この場合において、IEC関連規定に基づき施設する設備と従来方式に基づき施設する設備を同一の場所に施設するときは、表示等によりこれらの設備を識別できるものとすること。 ①変圧器(IEC関連規定に基づき施設する設備と従来方式に基づき施設する設備が異なる変圧器に接続されている場合はそれぞれの変圧器)が (イ) 高圧電路に接続されている場合において、当該変圧器の低圧回路に施す接地抵抗値が (ウ) Ω以下であるとき ②「電気設備技術基準の解釈」第18条第1項(工作物の金属体を利用した接地工事)の規定により、IEC関連規定に基づき施設する設備及び従来方式に基づき施設する設備の接地工事を施すとき 上記の記述中の空白箇所(ア)~(ウ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)接地工事 (イ)接地式 (ウ)0.2
  • 2.(ア)地絡保護 (イ)接地式 (ウ)10
  • 3.(ア)接地工事 (イ)非接地式 (ウ)0.2
  • 4.(ア)地絡保護 (イ)非接地式 (ウ)2
  • 5.(ア)接地工事 (イ)非接地式 (ウ)2

正解:5

解説

考え方

電気設備技術基準の解釈における、需要場所の低圧設備をIEC60364規定により施設する場合の要件を問う問題である。一般送配電事業者等の設備と直接接続する場合は、これらの事業者の低圧供給設備の(ア)接地工事の施設と整合が取れていることが必要である。従来方式との混用が例外的に認められるのは、変圧器が(イ)非接地式高圧電路に接続され、かつ当該変圧器の低圧側の接地抵抗値が(ウ)2Ω以下である場合などである。これは接地抵抗を十分低く抑えることで感電・地絡時の危険を抑制する趣旨によるものであり、(5)の組合せが正しい。

出典: 一般財団法人 電気技術者試験センター

答え:5

問8

法規

問8 次の文章は、「電気設備技術基準」に基づく感電、火災等の防止に関する記述である。 a)低圧又は高圧の架空電線には、 (ア) のおそれがないよう、使用電圧に応じた絶縁性能を有する絶縁電線又はケーブルを使用しなければならない。ただし、通常予見される使用形態を考慮し、 (ア) のおそれがない場合は、この限りでない。 b)移動電線を電気機械器具と接続する場合は、接続不良による (イ) のおそれがないように施設しなければならない。 c)燃料電池発電設備が (ウ) である場合には、運転状態を表示する装置を施設しなければならない。 d)常用電源の停電時に使用する非常用予備電源(需要場所に施設するものに限る。)は、 (エ) に施設する電路であって常用電源側のものと電気的に接続しないように施設しなければならない。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)感電 (イ)感電又は火災 (ウ)一般用電気工作物 (エ)需要場所以外の場所
  • 2.(ア)感電又は火災 (イ)感電又は火災 (ウ)自家用電気工作物 (エ)需要場所
  • 3.(ア)感電 (イ)火災 (ウ)自家用電気工作物 (エ)需要場所以外の場所
  • 4.(ア)感電又は火災 (イ)火災 (ウ)自家用電気工作物 (エ)需要場所以外の場所
  • 5.(ア)感電 (イ)火災 (ウ)一般用電気工作物 (エ)需要場所

正解:1

解説

考え方

電気設備技術基準に定める感電・火災等の防止に関する複数の規定をまとめた問題である。a)低圧または高圧の架空電線には(ア)感電のおそれがないよう、使用電圧に応じた絶縁性能を有する絶縁電線またはケーブルを使用する。b)移動電線を電気機械器具と接続する場合は、接続不良による(イ)感電又は火災のおそれがないように施設する。c)燃料電池発電設備が(ウ)一般用電気工作物である場合には、運転状態を表示する装置を施設しなければならない。これは小規模で常時監視されない設備でも利用者が状態を把握できるようにする趣旨である。d)非常用予備電源(需要場所に施設するものに限る)は、常用電源側と電気的に接続しないよう(エ)需要場所以外の場所に施設する電路とする。これらの語句を当てはめると(1)の組合せが正しい。

出典: 一般財団法人 電気技術者試験センター

答え:1

問9

法規

問9 次の文章は、「電気設備技術基準の解釈」に基づく、電気自動車等※1から一般用電気工作物に電気を供給するための設備等の施設に関する記述である。 電気自動車等から供給設備※2を介して、一般用電気工作物に電気を供給する場合にあっては、電気自動車等と供給設備とを接続する電路(電気機械器具内の電路を除く。)の対地電圧は、150V以下であること。ただし、次により施設する場合はこの限りでない。 a)対地電圧が、直流 (ア) V以下であること。 b)供給設備が、低圧配線と直接接続して施設すること。 c)直流電路が、 (イ) こと。 d)直流電路に接続する電力変換装置の交流側に (ウ) を施設すること。 e)電気自動車等と供給設備とを接続する電路に (エ) を生じたときに自動的に電路を遮断する装置を施設すること。 f)電気自動車等と供給設備とを接続する電路の電線が切断したときに電気の供給を自動的に遮断する装置を施設すること。 ※1 電力により作動する原動機を有する自動車(カタピラ及びそりを有する軽自動車、大型特殊自動車、小型特殊自動車並びに被牽引自動車を除く。)をいう。 ※2 電力変換装置、保護装置又は開閉器等の電気自動車等から電気を供給する際に必要な設備を収めた筐体等をいう。 上記の記述中の空白箇所(ア)~(エ)に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。

  • 1.(ア)750 (イ)非接地である (ウ)絶縁変圧器 (エ)短絡
  • 2.(ア)450 (イ)非接地である (ウ)絶縁変圧器 (エ)地絡
  • 3.(ア)300 (イ)接地されている (ウ)開閉器 (エ)地絡
  • 4.(ア)450 (イ)非接地である (ウ)開閉器 (エ)短絡
  • 5.(ア)300 (イ)接地されている (ウ)絶縁変圧器 (エ)短絡

正解:2

解説

考え方

電気設備技術基準の解釈に定める、電気自動車等(V2H)から一般用電気工作物へ電気を供給する設備の施設要件を問う問題である。対地電圧150Vを超える場合でも施設が認められるのは、直流電路の対地電圧が(ア)450V以下であり、直流電路が(イ)非接地であり、直流電路に接続する電力変換装置の交流側に(ウ)絶縁変圧器を施設し、かつ電路に(エ)地絡を生じたときに自動的に電路を遮断する装置を施設する場合である。これらは感電・火災の危険を防ぐための多重の安全対策であり、(2)の組合せが正しい。

出典: 一般財団法人 電気技術者試験センター

答え:2

問10

法規

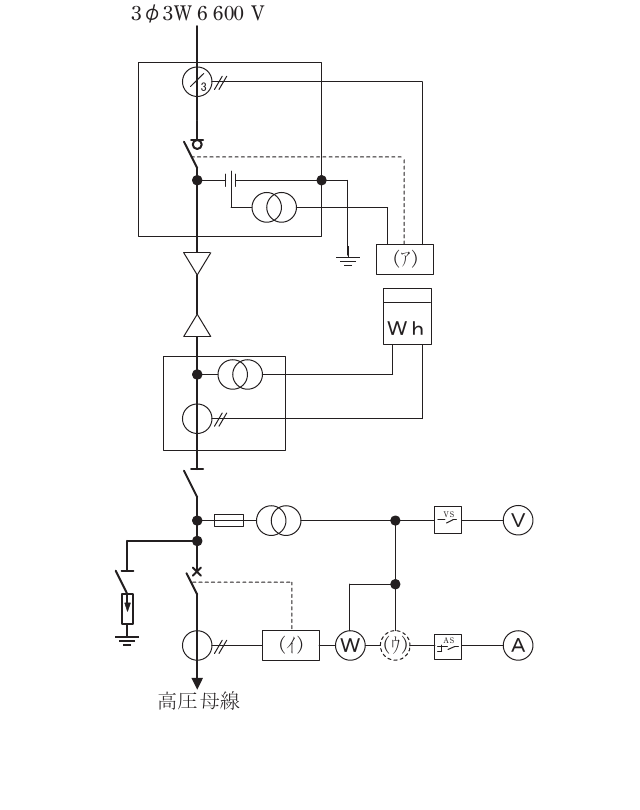

問10 図は、高圧受電設備の単線結線図の一部である。図の空白箇所(ア)~(ウ)に設置する機器又は計器として、正しいものを組み合わせたのは次のうちどれか。

問10の図
  • 1.(ア)地絡継電器 (イ)過電圧継電器 (ウ)周波数計
  • 2.(ア)過電圧継電器 (イ)過電流継電器 (ウ)周波数計
  • 3.(ア)過電流継電器 (イ)地絡継電器 (ウ)周波数計
  • 4.(ア)過電流継電器 (イ)地絡継電器 (ウ)力率計
  • 5.(ア)地絡継電器 (イ)過電流継電器 (ウ)力率計

正解:5

解説

考え方

高圧受電設備の単線結線図における保護装置・計器の配置を問う問題である。高圧受電設備では、地絡事故を検出するために受電点付近に地絡継電器を、変圧器一次側等の過電流事故を検出するために過電流継電器を設置するのが標準的な構成であり、需要家側の力率状態を把握するために力率計を設置する。図に示された空白箇所(ア)~(ウ)の位置関係にこの標準的な組合せを当てはめると、(ア)地絡継電器、(イ)過電流継電器、(ウ)力率計となり、(5)が正しい。

出典: 一般財団法人 電気技術者試験センター

答え:5

問11(a)

法規

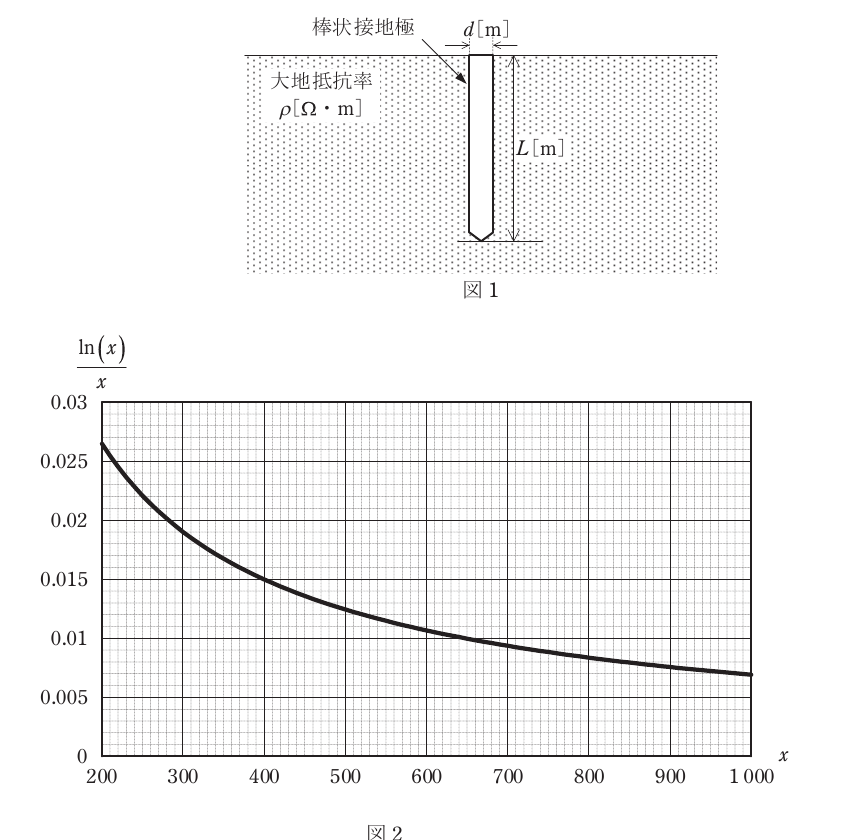

問11(a) 接地極及び接地抵抗測定について、次の(a)及び(b)の問に答えよ。 図1は大地抵抗率ρ[Ω・m]の土壌に埋設された棒状接地極の概略図である。この接地極の接地抵抗R[Ω]は①式で示されるものとする。 R=ρ/(2πL)・ln(4L/d) ……① ただし、L:接地極の長さ[m] d:接地極の直径[m] π:円周率であり、ln(4L/d)は4L/dの自然対数を示す。 ここで、x=4L/dと置いて①式を書き直すと②式となる。 R=(2ρ/πd)・(ln(x)/x) ……② ②式中のln(x)/xは、L≫dとして200≦x≦1000の範囲で図2の値となる。 今、ρ=150Ω・m、d=14×10⁻³mの条件でRを100Ω以下としたいとき、これを実現するためのLの最小長さ[m]として、最も近いものを次の(1)~(5)から一つ選べ。ただし、ρは深さによらず一定とする。

問11(a)の図
  • 1.0.7
  • 2.1.0
  • 3.1.2
  • 4.1.5
  • 5.2.0

正解:4

解説

考え方

棒状接地極の接地抵抗の式R=ρ2πLln(4Ld)R = \frac{\rho}{2\pi L} \ln\left(\frac{4L}{d}\right)を、x=4Ldx = \frac{4L}{d}と置いてR=2ρπdlnxxR = \frac{2\rho}{\pi d} \cdot \frac{\ln x}{x}の形に変形し、図2に示されたlnxx\frac{\ln x}{x}の値を用いてRR100Ω100\,\Omega以下とするLLを求める。ρ=150Ωm\rho = 150\,\Omega\cdot\text{m}d=14×103 md = 14 \times 10^{-3} \text{ m}を代入しながらLLを増やしていくと、L=1.4 mL = 1.4 \text{ m}付近ではx=4Ld=400x = \frac{4L}{d} = 400lnxx0.0150\frac{\ln x}{x} \approx 0.0150となりRR100Ω100\,\Omegaをわずかに超え、L=1.5 mL = 1.5 \text{ m}付近まで長くするとRR100Ω100\,\Omegaを下回る。したがってRR100Ω100\,\Omega以下にするための最小長さとして最も近いのは1.5 m1.5 \text{ m}であり、(4)が正しい。

出典: 一般財団法人 電気技術者試験センター

答え:4

問11(b)

法規

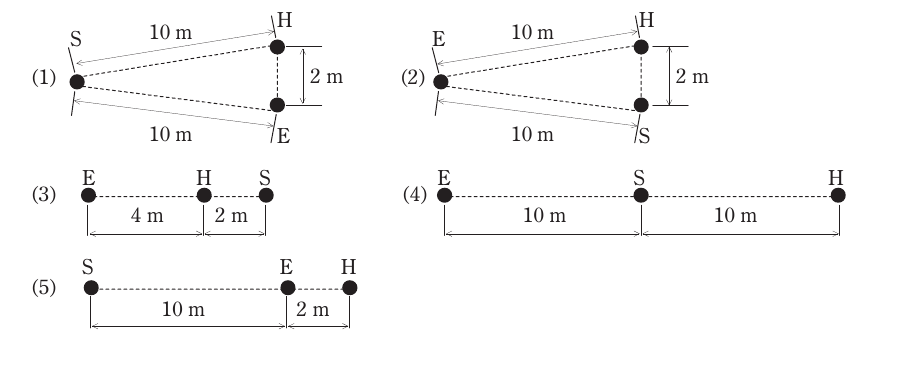

問11(b) 接地極及び接地抵抗測定について、次の(a)及び(b)の問に答えよ。 直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する、二つの補助接地極S(電圧用)及びH(電流用)の地表面配置として、最も適切なものを次の(1)~(5)のうちから一つ選べ。

問11(b)の図
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.

正解:4

解説

考え方

直読式接地抵抗計による接地抵抗測定は、電位降下法の原理に基づいて行う。被測定接地極E、電圧用補助接地極S、電流用補助接地極Hを一直線上に、Eを起点としてS、Hの順に配置し、それぞれの接地極周囲の電位低下範囲が互いに重ならないよう十分な間隔をとることが正しい配置である。図に示された5通りの配置のうち、この一直線・適切な間隔という条件を満たすのは④の配置であり、(4)が正しい。

出典: 一般財団法人 電気技術者試験センター

答え:4

問12(a)

法規

問12(a) 「電気設備技術基準の解釈」に基づいて、最大使用電圧が6.9kVの電路に接続する、導体断面積100mm²、長さ800mの高圧CVケーブル(単心)の絶縁耐力試験を交流で実施する場合について、次の(a)及び(b)に答えよ。ただし、周波数は50Hz、ケーブルの対地静電容量は1km当たり0.45μFとする。 ケーブルに試験電圧を印加した場合の充電電流[A]の値として、最も近いのは次のうちどれか。

  • 1.0.78
  • 2.1.17
  • 3.1.46
  • 4.2.34
  • 5.3.51

正解:2

解説

考え方

高圧CVケーブルの絶縁耐力試験における試験電圧は、最大使用電圧6.9 kV6.9 \text{ kV}1.51.5倍である6900×1.5=10350 V6900 \times 1.5 = 10350 \text{ V}となる(交流による試験の場合)。ケーブルの対地静電容量は1 km1 \text{ km}当たり0.45μF0.45\,\mu\text{F}なので、長さ800 m800 \text{ m}0.8 km0.8 \text{ km})分では0.45×0.8=0.36μF0.45 \times 0.8 = 0.36\,\mu\text{F}となる。充電電流はI=2πfCVI = 2\pi f C Vで求められ、I=2π×50×0.36×106×103501.17 AI = 2\pi \times 50 \times 0.36 \times 10^{-6} \times 10350 \approx 1.17 \text{ A}となる。したがって(2)が正しい。

出典: 一般財団法人 電気技術者試験センター

答え:2

問12(b)

法規

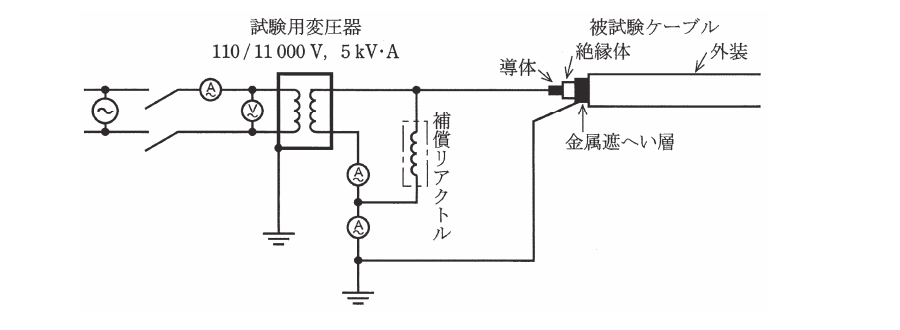

問12(b) 「電気設備技術基準の解釈」に基づいて、最大使用電圧が6.9kVの電路に接続する、導体断面積100mm²、長さ800mの高圧CVケーブル(単心)の絶縁耐力試験を交流で実施する場合について、次の(a)及び(b)に答えよ。ただし、周波数は50Hz、ケーブルの対地静電容量は1km当たり0.45μFとする。 図のような試験回路でケーブルの絶縁耐力試験を行う場合、試験用変圧器の容量を5kV・Aとしたとき、補償リアクトルの必要最小の設置台数として、正しいのは次のうちどれか。ただし、試験電圧を印加したとき、1台の補償リアクトルに流すことができる電流(電流容量)は270mAとする。

問12(b)の図
  • 1.1台
  • 2.2台
  • 3.3台
  • 4.4台
  • 5.5台

正解:3

解説

考え方

試験用変圧器の容量が5 kV・A5 \text{ kV・A}、試験電圧が10350 V10350 \text{ V}のとき、変圧器が単独で供給できる最大電流はおよそ5000103500.483 A\frac{5000}{10350} \approx 0.483 \text{ A}である。一方、前問で求めたケーブルの充電電流は約1.17 A1.17 \text{ A}であり、これは変圧器の供給能力を大きく上回るため、不足分を補償リアクトルで補う必要がある。補償リアクトルは容量性の充電電流を打ち消す誘導性電流を供給するので、変圧器が負担する電流を1.170.4830.687 A1.17 - 0.483 \approx 0.687 \text{ A}分だけ軽減すればよい。11台当たりの電流容量が270 mA270 \text{ mA}0.27 A0.27 \text{ A})なので、必要台数はN0.6870.272.5N \geq \frac{0.687}{0.27} \approx 2.5となり、切り上げて最小33台が必要である。したがって(3)が正しい。

出典: 一般財団法人 電気技術者試験センター

答え:3

問13(a)

法規

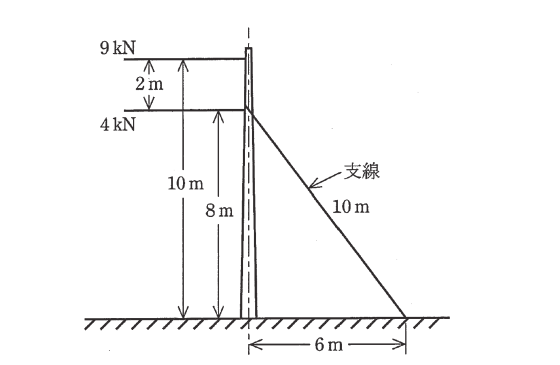

問13(a) 図のように高圧架空電線と低圧架空電線を併架するA種鉄筋コンクリート柱がある。この電線路の引留箇所において下記の条件で支線を設けるものとする。 (ア) 高低圧電線間の離隔距離を2mとし、高圧電線の取り付け高さを10m、低圧電線と支線の取り付け高さをそれぞれ8mとする。 (イ) 高圧電線の水平張力は9kN、低圧電線の水平張力は4kNとし、これらの全荷重を支線で支えるものとする。 このとき、次の(a)及び(b)に答えよ。 支線に生じる引張荷重[kN]の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

問13(a)の図
  • 1.13.0
  • 2.15.3
  • 3.19.1
  • 4.25.4
  • 5.38.1

正解:4

解説

考え方

高圧電線(取付高さ10 m10 \text{ m}、水平張力9 kN9 \text{ kN})と低圧電線(取付高さ8 m8 \text{ m}、水平張力4 kN4 \text{ kN})が引き起こす、電柱を倒そうとする転倒モーメントの合計は、9×10+4×8=122 kN・m9 \times 10 + 4 \times 8 = 122 \text{ kN・m}となる。支線は取付高さ8 m8 \text{ m}の位置でこのモーメントを支えるため、必要な水平分力はTh=1228=15.25 kNT_h = \frac{122}{8} = 15.25 \text{ kN}となる。図に示された支線の設置形状(地表の固定点までの水平距離と支線長さの比)から、支線に生じる引張荷重の水平分力と全体張力の比はおよそ0.60.63:53:5の関係)となるため、支線に生じる引張荷重はT=15.250.625.4 kNT = \frac{15.25}{0.6} \approx 25.4 \text{ kN}となる。したがって(4)が正しい。

出典: 一般財団法人 電気技術者試験センター

答え:4

問13(b)

法規

問13(b) 図のように高圧架空電線と低圧架空電線を併架するA種鉄筋コンクリート柱がある。この電線路の引留箇所において下記の条件で支線を設けるものとする。 (ア) 高低圧電線間の離隔距離を2mとし、高圧電線の取り付け高さを10m、低圧電線と支線の取り付け高さをそれぞれ8mとする。 (イ) 高圧電線の水平張力は9kN、低圧電線の水平張力は4kNとし、これらの全荷重を支線で支えるものとする。 このとき、次の(a)及び(b)に答えよ。 「電気設備技術基準の解釈」によれば、支線に亜鉛めっき鋼より線(素線の引張強さ1.23kN/mm²)を使用し、素線本数を7本とする場合、最も小さい素線直径[mm]として適切な値を、次の(1)~(5)のうちから一つ選べ。ただし、支線の安全率を1.5とし、素線のより合わせによる引張荷重の減少係数は無視するものとする。

問13(b)の図
  • 1.2.0
  • 2.2.3
  • 3.2.6
  • 4.2.9
  • 5.3.5

正解:3

解説

考え方

前問(a)で求めた支線の引張荷重T=25.4 kNT = 25.4 \text{ kN}に、安全率1.51.5を乗じると、必要な破断強度は25.4×1.5=38.1 kN25.4 \times 1.5 = 38.1 \text{ kN}となる。亜鉛めっき鋼より線(素線の引張強さ1.23kN/mm21.23\,\text{kN/mm}^2)を素線77本でより合わせる場合、素線11本当たりに必要な断面積は38.17×1.234.43 mm2\frac{38.1}{7 \times 1.23} \approx 4.43 \text{ mm}^2となる。これを直径に換算すると、d=4×4.43π2.37 mmd = \sqrt{\frac{4 \times 4.43}{\pi}} \approx 2.37 \text{ mm}となり、この値以上を満たす標準的な素線直径として最も小さいものは2.6 mm2.6 \text{ mm}である。したがって(3)が正しい。

出典: 一般財団法人 電気技術者試験センター

答え:3

この試験回をクイズ形式で解く →

掲載している試験問題は、一般財団法人 電気技術者試験センターが実施・公表した過去問題を使用しています。図・グラフ・回路図は表示用に一部トリミング等の加工をしています。解説は当サイトが独自に作成したものです。
